计算地震荷载作用下的水平剪力

技术文章

在模块 RF-/DYNAM Pro - Equivalent Loads 中可以按照不同的规范计算等效地震荷载。 通过计算每个特征模量的等效荷载,也不可能直接得出每层的水平剪力,然后进行分析。 下面的例子讲述的是能够快速有效的计算水平剪力的一种选择。

为了计算这个值,那么在 RFEM 中就要用到结果梁。 这里进行地震分析为了生成每个特征值和方向上的等效地震荷载。 在此不再详细说明在模块 RF-DYNAM Pro - Equivalent Loads 中的操作步骤。 更多信息可以在此链接中找到。

计算得出的等效荷载被分给每个方向上的结果组合。 在进行动力分析之后创建结果梁。 结果梁的功能是将所有的杆件内力和面内力都集成到梁单元上,以便得到相关与一根杆件的整个结构的内力。 之后可以通过检查结果梁的剪力得出每个楼层在 x 方向和 y 方向上的剪力。 在结构的外部,可以通过复制边缘柱生成结果梁。

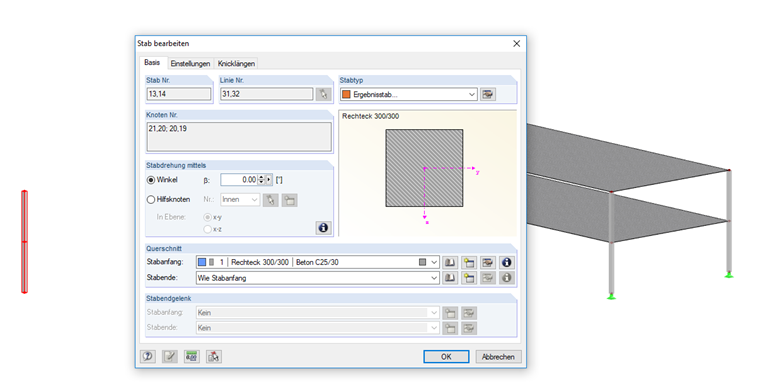

图片 01 - 生成结果梁

在复制这列之后,将通过修改单元类型把它改成 “结果梁”。 对于结果梁可以进行一些特殊输入,这里将整个内力都集成到结果梁中。

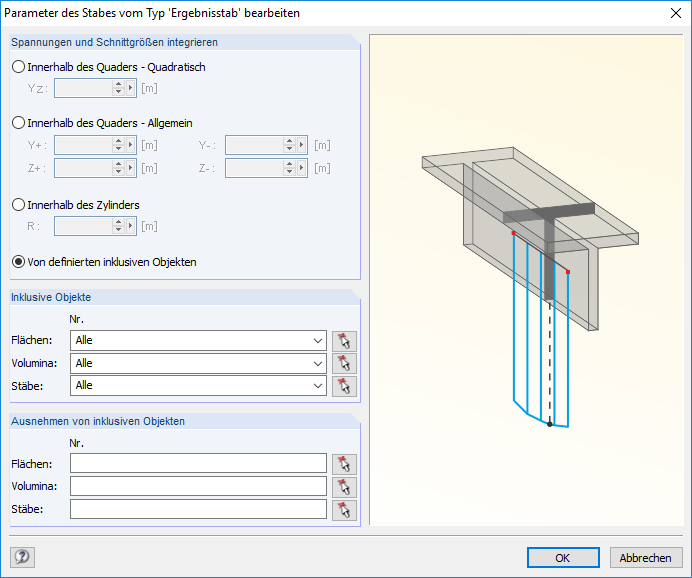

图片 02 - 结果梁设置

定义结果梁后,可以通过计算结构来考虑结果梁内的力。 这里的内力 Vz 和 V 对分析验算非常重要。 在结果单元的底部可以看到剪力的最大值,该值考虑了整个结构。

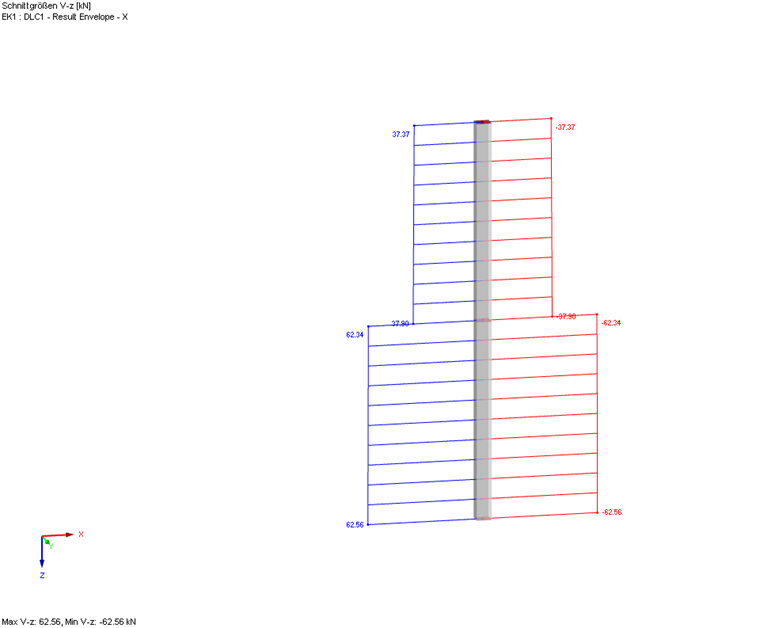

图片 03 - 剪力的计算

每个楼层的剪力总是存在上值和下值。 通过在 x 方向和 y 方向上有特征值的 3D 系统,对于每个特征值都可以得出在任意 y 方向的剪力。 在结果组合 1 和 2 中,横向剪力在 x 和 y 方向上。 注意: 在只有一个方向上具有特征值的规则结构中,对于所考虑的方向只能得到一个剪力。

参考

[1]   Eurocode 8: Design of structures for earthquake resistance - Part 1: General rules, seismic actions and rules for buildings; EN 1998-1:2004/A1:2013
