Determinación del esfuerzo cortante horizontal con cargas sísmicas

Se utilizará una viga de resultados en RFEM para calcular estos valores. Se realiza un análisis sísmico para generar cargas sísmicas equivalentes para cada valor propio y dirección. El procedimiento en RF-DYNAM Pro - Equivalent Loads no se explicará en detalle en este artículo. Encuentre más información aquí:

• Análisis dinámico para RFEM 6

Las cargas equivalentes calculadas se separan para cada dirección en las combinaciones de resultados. Las vigas resultantes se generan después del análisis dinámico. La función de la viga de resultados es la de integrar todos los esfuerzos de las barras y superficies en un elemento viga para obtener los esfuerzos internos de la estructura entera referida a una viga. Posteriormente, se puede obtener el esfuerzo cortante para cada piso en las direcciones x e y comprobando los esfuerzos cortantes de la viga de resultados. En el exterior de la estructura, se genera una viga de resultados copiando los pilares por el borde.

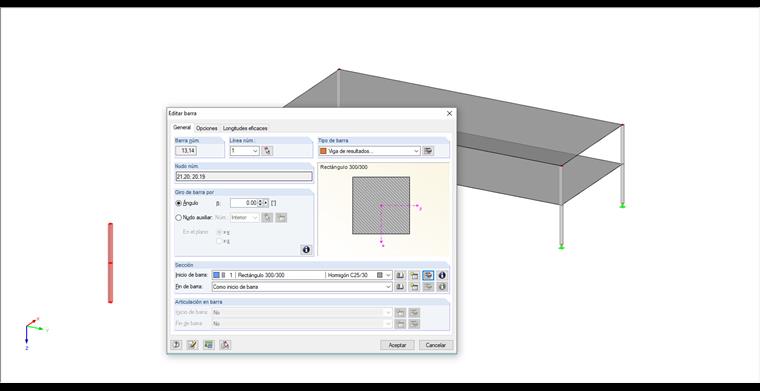

Erzeugen des Ergebnisstabes

Después de copiar los pilares, sus parámetros serán cambiados al cambiar el tipo de elemento a "Viga de resultados". Entonces es posible realizar entradas especiales para la viga de resultados; aquí, la integración de todos los esfuerzos internos en la viga de resultados.

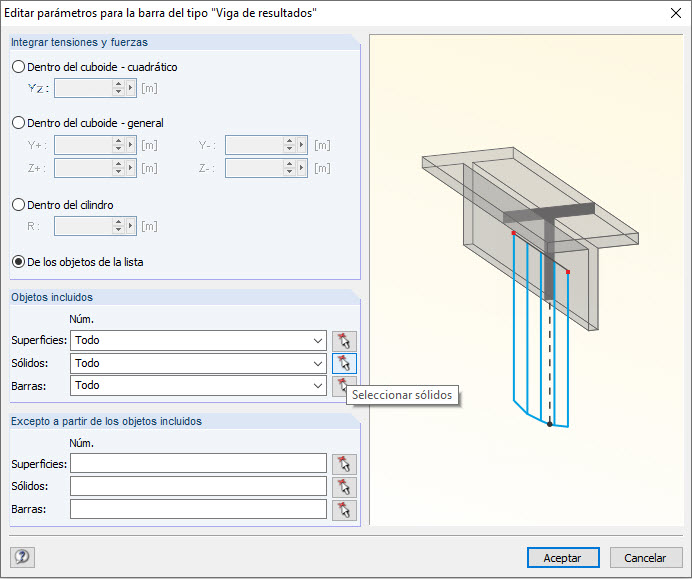

Einstellung des Ergebnisstabes

Después de definir la viga de resultados, los esfuerzos internos de esta viga se pueden analizar al calcular la estructura. Los esfuerzos internos V_z y V_y son importantes para la evaluación. El esfuerzo cortante máximo es visible en el lado inferior del elemento de resultados, que tiene en cuenta toda la estructura.

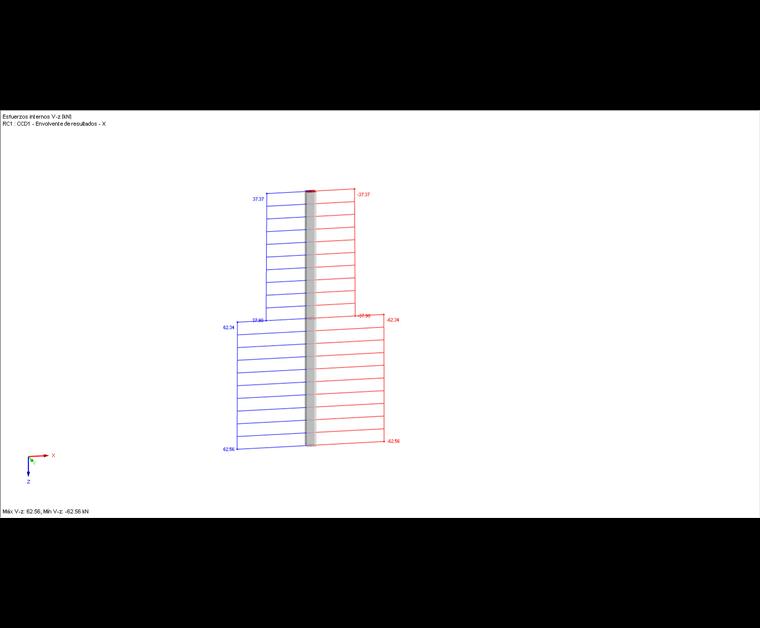

Evaluación de los esfuerzos cortantes

El esfuerzo cortante para cada planta es siempre la diferencia entre los valores superior e inferior. Para cada valor propio, los esfuerzos cortantes en cualquier dirección y se obtienen por medio de una estructura 3D con valores propios en las direcciones x e y. En la combinación de resultados, 1 y 2 son, por lo tanto, esfuerzos cortantes transversales en las direcciones x e y. Nota: Para una estructura regular con valores propios en una sola dirección, solo se obtendrá un esfuerzo cortante para la dirección considerada.
