Расчет холоднокатаных стальных изделий определен в EN 1993-1-3. Типовыми сечениями холоднокатаных профилей являются U, C, Z-образные, цилиндрические профили и сигма-профили. Данные профили изготавливают из тонкостенного листового металла посредством роликового профилирования или гибки. При расчете на предельное состояние по несущей способности необходимо, кроме прочего, обеспечить, чтобы местное действие нагрузки не привело к смятию, нарушению целостности или местному изгибу стенки профиля. Данные воздействия могут быть вызваны как местными поперечными силами, передаваемыми от полки к стенке, так и опорными реакциями в точках опирания. В разделе 6.1.7 нормы EN 1993-1-3 подробно установлено, как можно определить сопротивление стенки Rw,Rd при местном действии нагрузки.

В дополнительном модуле RF-/STEEL EC 3 мы можем применить расширение RF-/STEEL Cold-Formed Sections для выполнения расчета местных поперечных сил, действующих на неусиленную стенку по [1], п. 6.1.7 (расширение модуля требует отдельной лицензии). В нашей статье соответствующие методы расчета показаны на примере балки из холоднокатаного С-образного профиля, нагруженной изгибом и находящейся под действием единичной нагрузки.

Конструктивная система и нагружение

Балка длиной два метра выполнена из холоднокатаного профиля C 2020 из стали S 235. На расстоянии 50 см от опоры приложена единичная нагрузка, равная 10 кН. Нагрузка действует в центре изгиба. Собственный вес не учитывается.

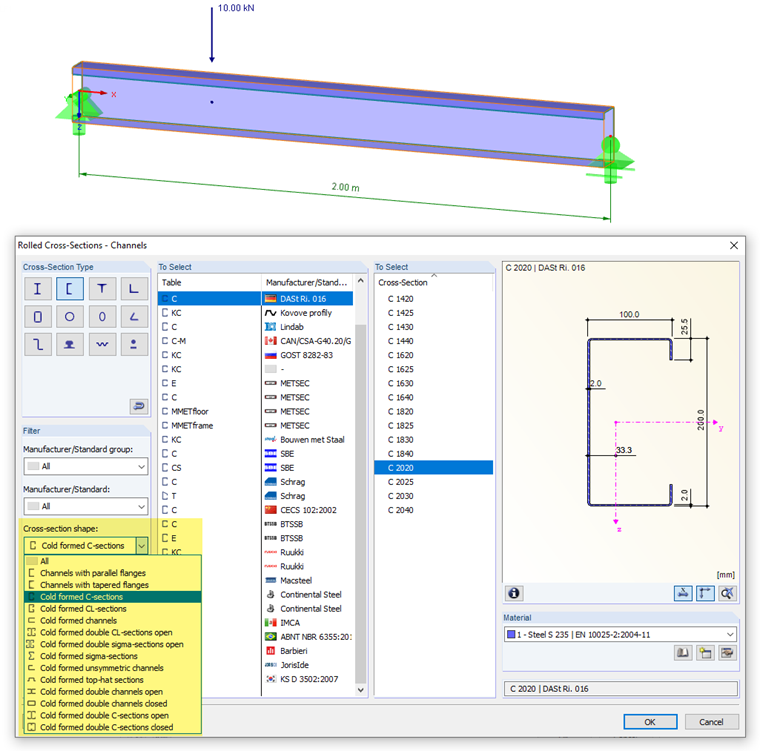

Pисунок 01 - Конструктивная система и ее нагружение

При выборе сечения из библиотеки обратите внимание на то, что тип сечения нужно выбрать из категории «холоднокатаные С-образные профили». Это условие можно задать с помощью функции фильтра. Расширение модуля RF-/STEEL Cold-Formed Sections предназначено для расчета холоднокатаных профилей: Прокатный С-образный или швеллерный профиль не рассчитывается согласно [1].

Ввод данных в RF-/STEEL Cold-Formed Sections

В дополнительном модуле RF-/STEEL EC 3 данные для расчета по EN 1993-1-3 [1] нужно задать на вкладке «Холоднокатаные профили» в диалоговом окне «Подробности».

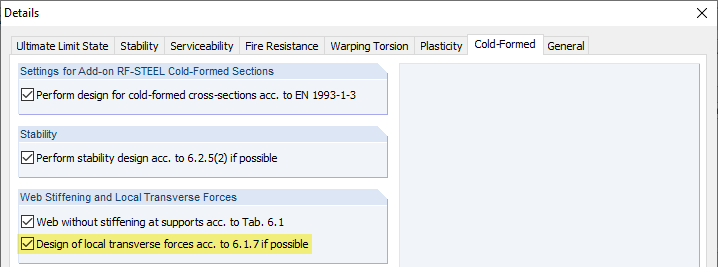

Pисунок 02 - Активация расчета местных поперечных сил

Если поставить флажок в поле «Расчет местных поперечных сил по п. 6.1.7, если возможно», то программа проверит вероятность местного разрушения в стенке. После активации данной опции в окне «1.14 Местные поперечные силы» можно задать граничные условия, например длину жесткого распределения нагрузки.

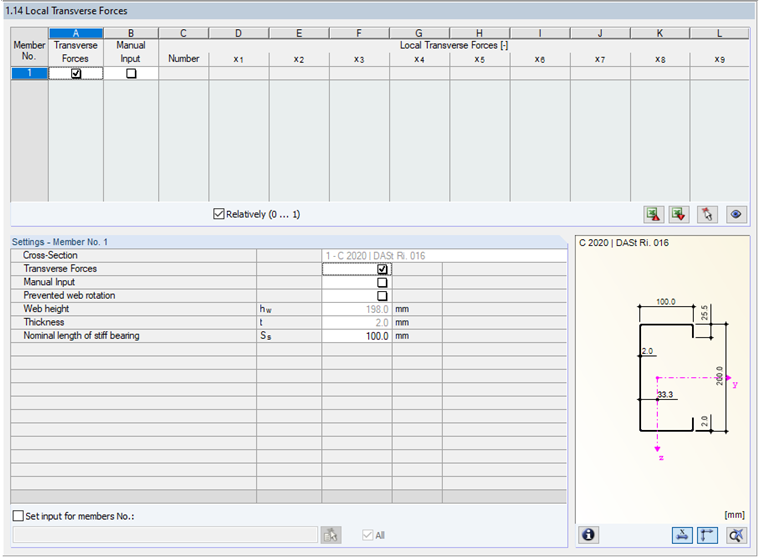

Pисунок 03 - Окно «1.14 Местные поперечные силы»

Учет поперечных сил активирован по умолчанию. Таким образом, для расчета нагружения стенки местными поперечными силами применяется распределение сдвигающей силы. Программа анализирует точки нарушения целостности, возникающие в результате распределения сдвигающей силы. «Номинальная длина жесткого распределения нагрузки» предварительно задана равной 0,10 м.

Результаты в модуле RF-/STEEL EC3

Расчет эффективного сечения выполняется итерационно, не более, чем в два шага. Затем в расчетах отображаются коэффициенты использования, обусловленные местными поперечными силами. Подробности каждого расчета можно просмотреть в секции «промежуточные значения».

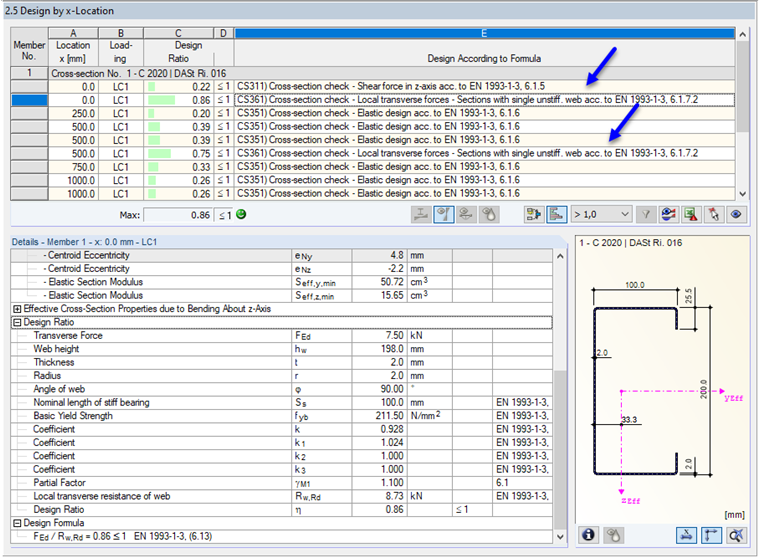

Pисунок 04 - Расчет местных поперечных сил

В соответствии с распределением сдвигающей силы расчет местных поперечных сил выполняется на обоих опорах и в точке действия местной нагрузки. В точке x = 0,00 м коэффициент использования имеет максимальное значение. Расчет в данной точке выполнен следующим образом:

В сечении с одной стенкой присутствует одна опорная реакция. С-образный профиль при толщине листа t = 2,0 мм имеет усиленные пояса из-за закраин. Отступ опоры от свободного конца балки составляет 0,00 м, что меньше чем, высота стенки hw = 198 мм, умноженная на 1,5. Таким образом, для расчета прочности стенки Rw,Rd определяющим является уравнение (6.15a), [1].

Формула 1

Rw,Rd = k1 · k2 · k3 · 9,04 -  hw / t60 · 1  0,001 · sst · t2 · fybγM1

Необходимо применить следующие параметры:

Формула 2

fyb = 0,9 · 235 = 211,50 Н/мм2 ([1] таблица 3.1a, примечание 1)k = fyb228 = 211,50228 = 0.,928k1 = 1,33 - 0,33 · k = 1,33 - 0,33 · 0,928 = 1,024k2 = 1,15 - 0,15 · rt = 1,15 - 0,15 · 2,02,0 = 1,00k3 = 0,7  0,3 · ϕ902 = 0,7  0,3 · 90902 = 1,00

Таким образом мы получим следующее значение прочности стенки:

Формула 3

Rw,Rd = 1,024 · 1,00 · 1,00 · 9,04 - 198,0 / 2,060 · 1  0,001 · 100,02,0 · 2,02 · 211,501,1 = 8730,0 Н = 8,73 кН

Расчетное условие согласно [1], уравнению (6.13), выполнено:

Формула 4

FEdRw,Rd = 7,508,73 = 0,86  1,0

Для оставшихся двух расчетных точек расчет выполняется аналогично.

Альтернатива: Ввод сил вручную

Если распределение силы сдвига не отображает действующую нагрузку реалистично, то точки приложения и величину нагрузки, включая номинальную длину жесткого распределения, можно задать вручную. Это показано на примере расчетного случая 2 в прилагаемой модели RFEM.

В случае ввода силы вручную автоматическое сравнение воздействий сдвигающей силы в опорных точках не выполняется. Данные точки необходимо задать по отдельности с соответствующими опорными реакциями. Для этого установите флажок в поле «свободный конец» балки так, как показано на рисунке 05. Только после этого будет учтен отступ c ≤ 1,5 hw, а в расчете применено уравнение (6.15a), [1]. В противном случае применяется уравнение (6.15d), [1].

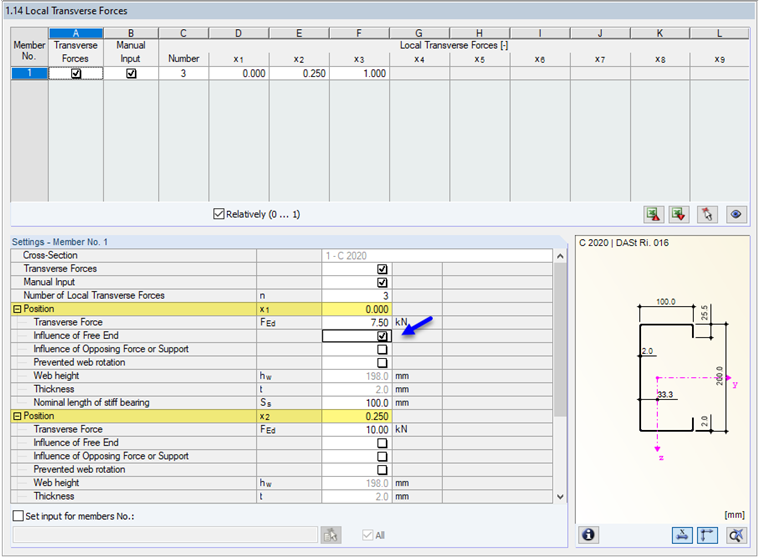

Pисунок 05 - Ввод местных поперечных сил вручную

Резюме

С помощью расширения RF-/STEEL Cold-Formed Sections модуля RF-/STEEL EC3 можно, кроме прочего, выполнить расчет местных поперечных сил согласно [1], п. 6.1.7. Точки, значимые для расчета, определяются автоматически согласно распределению сдвигающей силы. В качестве альтернативы, вы можете задать силы вручную. Расчет местного действия нагрузки с помощью RF-/STEEL Cold-Formed Sections выполняется согласно п. 6.1.7.2 [1] для сечений с неусиленной стенкой или согласно п. 6.1.7.3 [1] для сечений с двумя или более неусиленными стенками. Сечения стенки с продольными элементами жесткости не могут быть рассчитаны в программе согласно 6.1.7.4 [1].

Автор

Dipl.-Ing. (FH) Robert Vogl

Dipl.-Ing. (FH) Robert Vogl

Технический редактор отдела разработки продуктов и поддержки заказчиков

Г-н Фогль создает и ведет техническую документацию. Кроме того, он занимается также разработкой программы SHAPE-THIN и оказывает поддержку заказчиков.

Ключевые слова

Местные поперечные силы Холоднокатаный профиль Усиленный пояс Закраина Единичная нагрузка Нарушение целостности стенки Прочность стенки Неусиленная стенка Местное действие нагрузки Опорная реакция

Литература

[1]   Eurocode 3: Design of steel structures - Part 1‑3: General rules - Supplementary rules for cold-formed members and sheeting; EN 1993‑1‑3:2010‑12
[2]   Manual RF-/STEEL EC3. (2020). Tiefenbach: Dlubal Software.
