Posouzení lokálních příčných sil podle EN 1993-1-3

Posouzení ocelových prvků válcovaných za studena se řídí normou EN 1993-1-3. Typickými tvary průřezů tvarovaných za studena jsou průřezy U, C, Z, kloboukové průřezy nebo Sigma profily. Vyrábějí se z tenkostěnných plechů válcováním nebo lisováním. Při posouzení na mezní stav únosnosti je třeba zajistit, aby vlivem lokálních příčných sil nedocházelo k drcení, borcení nebo vyboulení stojiny průřezů. Tyto efekty mohou nastat nejen vlivem lokálních příčných sil přenášených z pásnice do stojiny, ale i vlivem podporových reakcí v podepřených bodech. Norma EN 1993-1-3 v článku 6.1.7 podrobně upravuje, jak se má stanovit lokální příčná únosnost stojiny Rw,Rd.

V přídavném modulu RF-/STEEL EC 3 lze pomocí rozšíření RF-/STEEL Cold-Formed Sections provést analýzu lokálních příčných sil pro nevyztuženou stojinu podle [[#Refer [1{] %\}] 6.1.7 (modulové rozšíření vyžaduje samostatnou licenci). V našem příspěvku si příslušná posouzení předvedeme na příkladu ohybem namáhaného nosníku C profilu tvarovaného za studena, na který působí osamělé zatížení.

Konstrukce a zatížení

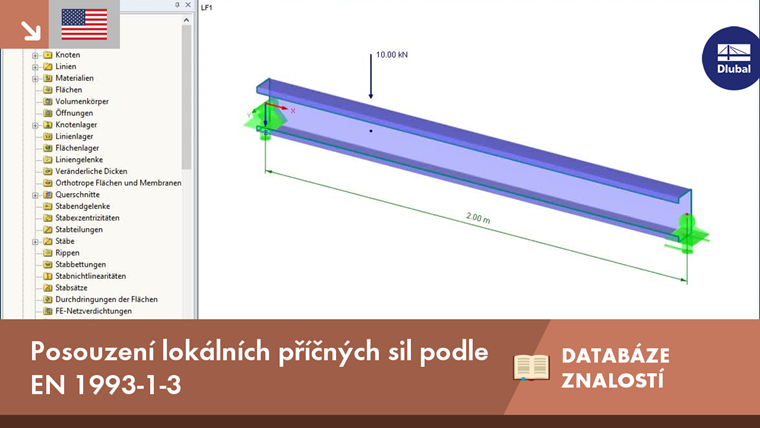

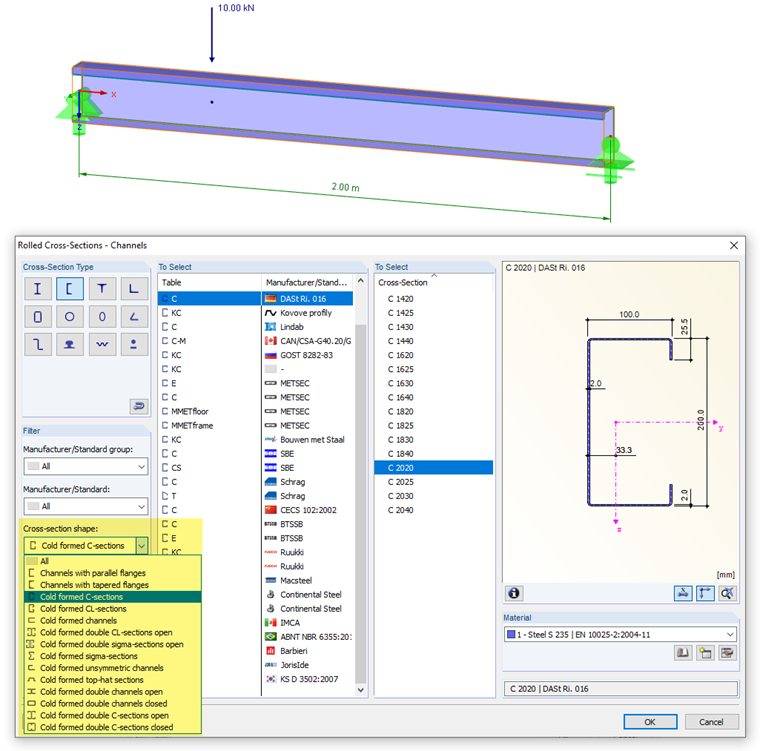

Nosník o délce 2 metry profilu C 2020 tvarovaného za studena je vyroben z oceli S 235. Ve vzdálenosti 50 cm od podpory na něj působí osamělé zatížení 10 kN. Zatížení působí ve středu smyku. Vlastní tíha se nezohledňuje.

Při výběru průřezu z databáze je třeba dát pozor na to, abychom vybrali typ průřezu C z kategorie „C profily tvarované za studena“. Tuto podmínku můžeme nastavit pomocí funkce pro filtrování. Modulové rozšíření RF-STEEL Cold-Formed Sections je určeno pro posouzení za studena tvarovaných profilů: Ein gewalztes C- oder U-Profil würde nicht nach [1] bemessen werden.

Zadání vstupních dat v RF-/STEEL Cold-Formed Sections

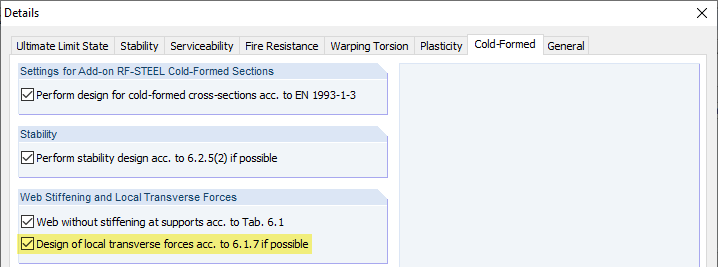

Im Zusatzmodul RF-/STAHL EC 3 sind die Vorgaben für eine Bemessung nach EN 1993-1-3 [1] im Dialog "Details", Register "Kaltgeformte Profile" zu treffen.

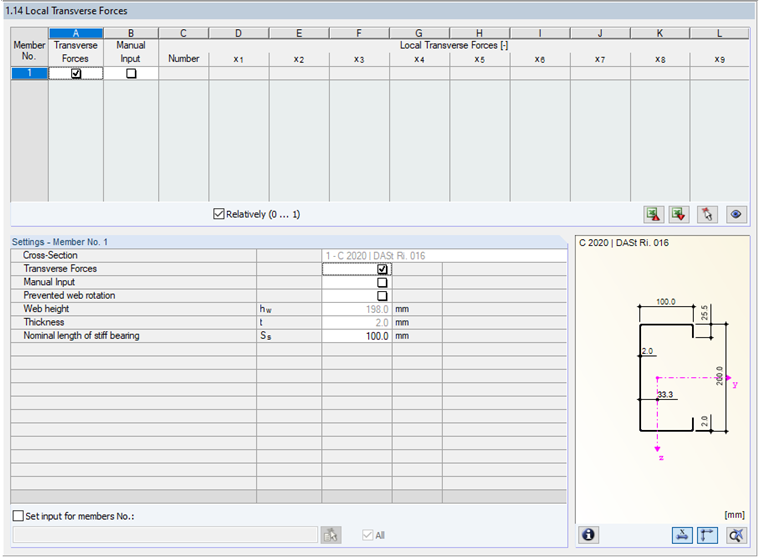

Pokud označíme políčko „Posouzení lokálních příčných sil podle 6.1.7, je-li to možné“, ověří program možnost lokálního porušení stojiny. Pokud tuto možnost označíme, můžeme v dialogu „1.14 Lokální příčné síly“ stanovit okrajové podmínky jako například jmenovitou délku tuhého roznášení.

Zohlednění příčných sil je standardně aktivováno. Při posouzení namáhání stojiny lokálními příčnými silami se vychází z průběhu smykové síly na prutu. Program analyzuje všechny body nespojitosti smykové síly. Jako „jmenovitá délka tuhého roznášení“ je předem nastavena hodnota 0,10 m.

Výsledky v modulu RF-/STEEL EC3

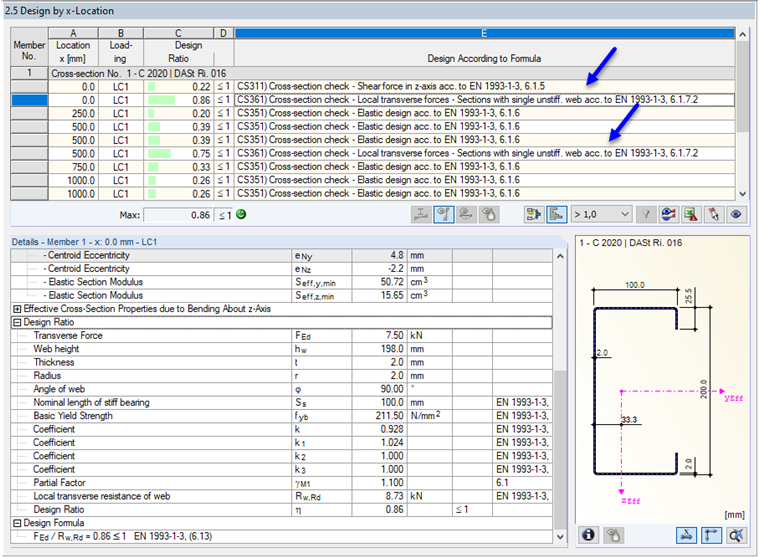

Účinný průřez se stanoví iteračním výpočtem maximálně ve dvou krocích. Následně se v údajích o jednotlivých posouzeních zobrazí příslušná využití při lokálním zatížení. Podrobně si lze posouzení prohlédnout v sekci „Mezihodnoty“.

Posouzení lokálních příčných sil se provádí v souladu s průběhem smykové síly na obou podporách a v místě působení zatížení. V místě x = 0,00 m je využití největší. Níže popíšeme posouzení pro dané místo.

Na průřezu s jedinou stojinou lze zaznamenat jednu podporovou reakci. Das C-Profil mit einer Blechdicke von <nobr>t = 2,0 mm</nobr> besitzt wegen seiner Lippen ausgesteifte Gurte. Der Abstand des Lagers vom freien Ende beträgt 0,00 m und ist somit kleiner als das 1,5-fache der Steghöhe hw = 198 mm. Damit ist [1] Gleichung (6.15a) maßgebend für die Ermittlung der Stegbeanspruchbarkeit Rw,Rd.

Do rovnice se dosadí následující parametry:

Dostaneme tak následující únosnost stojiny:

Die Nachweisbedingung gemäß [1] Gleichung (6.13) ist erfüllt:

U obou ostatních posuzovaných míst se provede obdobné posouzení.

Alternativa: Ruční zadání sil

Pokud průběh smykové síly realisticky nezachycuje působící zatížení, lze působiště i velikosti zatížení spolu s jmenovitými délkami tuhého roznášení zadat ručně. Jako příklad takového zadání slouží návrhový případ 2 v připojeném modelu RFEM.

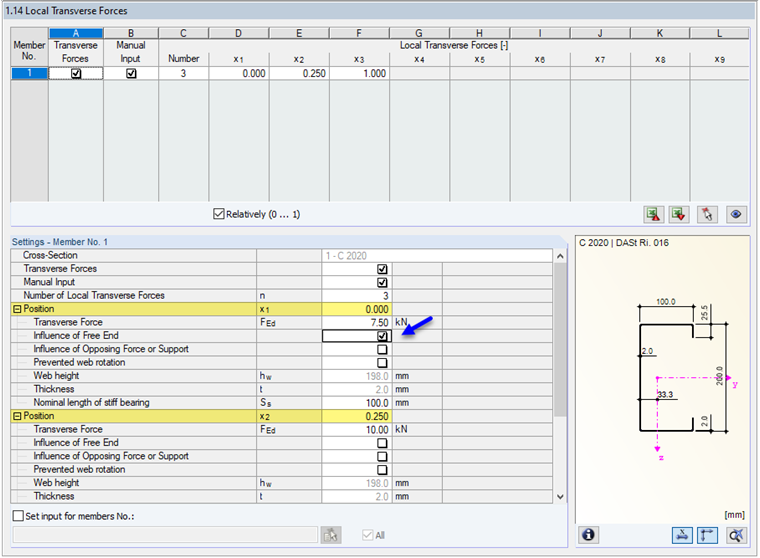

V případě ručně zadané síly se automaticky nestanoví účinky smykové síly v místech podepření. Tato místa je třeba zadat jednotlivě s příslušnými podporovými silami. Přitom je třeba zaškrtnout políčko „Vliv volného konce“, jak je znázorněno na obr. 05. Nur dann wird der Abstand c ≤ 1,5 hw berücksichtigt und [1] Gleichung (6.15a) für den Nachweis verwendet. Anderenfalls käme [1] Gleichung (6.15d) zur Geltung.

Závěr a výhled

Mit der Modulerweiterung RF-/STAHL Kaltgeformte Profile für RF-/STAHL EC 3 können unter anderem Nachweise für örtliche Lasteinleitung nach [1] Abschnitt 6.1.7 geführt werden. Místa, která jsou pro posouzení relevantní, se stanoví automaticky z průběhu smykové síly. Uživatel má ovšem také možnost zadat síly ručně. Der Nachweis für örtliche Lasteinleitung mit RF-/STAHL Kaltgeformte Profile erfolgt gemäß [1] 6.1.7.2 für Querschnitte mit einem nicht ausgesteiften Steg oder gemäß [1] 6.1.7.3 für Querschnitte mit zwei oder mehreren nicht ausgesteiften Stegen. Stegquerschnitte mit Längsaussteifungen können nicht nach [1] 6.1.7.4 bemessen werden.


Autor

Ing. Vogl vytváří a spravuje technickou dokumentaci.

Odkazy
Reference
  1. Eurokód 3: Navrhování ocelových konstrukcí - Část 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Berlín: Beuth, 2016
  2. Manuál RF-/STEEL EC3. Tiefenbach: Dlubal Software, září 2017
