Работа с сингулярностями при определении нагрузки в RF-PUNCH Pro

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

В RF-PUNCH Pro расчет на продавливание можно выполнить на углах стен и на концах стен. Основой для расчета является продавливающая нагрузка, которая определяется автоматически по внутренним силам RFEM в соединяемой поверхности. Поскольку внутренние силы поверхности из расчета RFEM могут быть подвержены влиянию расположения сингулярностей, это также может оказать отрицательное влияние на найденную продавливающую нагрузку на углу или на конце стены. В нашей статье будут показаны возможные варианты оптимизации, которые можно применить для максимального ограничения этого неблагоприятного воздействия.

Определение продавливающей нагрузки на углы стен и их края

В отличие от отдельных колонн (или узловых опор), продавливающая нагрузка на концах и углах стен не может быть получена непосредственно от нормальной силы колонны (или опорной реакции). В модуле RF-PUNCH Pro анализируется сила сдвига vmax, b в присоединенной плите, а продавливающая нагрузка определяется по сдвигающей силе в критическом периметре.

В отдельной технической статье мы уже рассматривали данную тему и пояснили опции, которые можно найти в окне «1.5 Узлы продавливания», а также общий алгоритм определения нагрузки.

Внутренние силы поверхности в RFEM

Для начала следует отметить, что продавливающая нагрузка VEd не рассчитывается по опорной реакции линейной опоры, также, как и по нормальной или мембранной силе стены, вместо этого будут проанализированы значения сдвигающих сил в плите, рассчитываемой на продавливание.

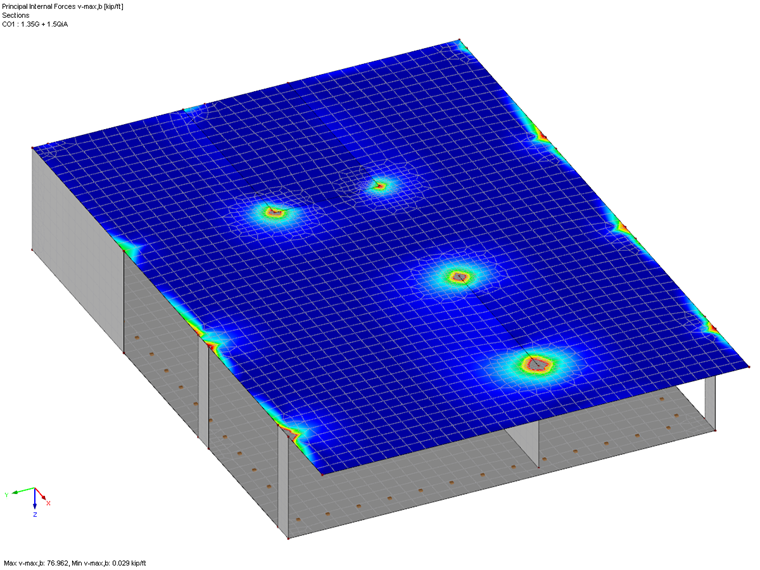

Pисунок 01 - Распределение основной внутренней силы v_max, b в плите перекрытия

Для этого применяется основная внутренняя сила vmax, b, полученная в RFEM, которая содержится в результатах нагружений, сочетаний нагрузок или расчетных сочетаний. Как найти vmax, b поясняется в разделе 8.16, [1]. Таким образом, мы получим следующее:

${\mathrm v}_{\max,\mathrm b}\;=\;\sqrt{\mathrm v_{\mathrm x}^2\;+\;\mathrm v_{\mathrm y}^2}$

Данную главу можно также найти в онлайн-руководстве к RFEM 5.

Влияние сингулярностей

Если в рассчитываемой точке продавливания присутствует сингулярность или максимальное значение в распределении сдвигающей силы, то это окажет соответствующее влияние на полученную продавливающую нагрузку VEd в критическом периметре.

В следующем примере мы проанализируем продавливание в фундаментной плите на конце стены. RF-PUNCH Pro в данном случае применяет основную внутреннюю силу vmax,b, возникающую в плите. Рассмотрим рисунок 02.

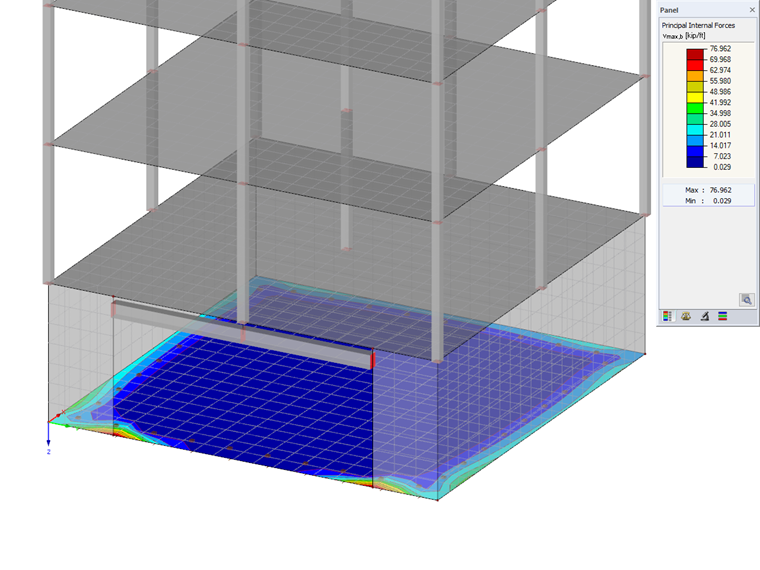

Pисунок 02 - Распределение поперечных сил на концах стен у фундаментной плиты

Проблема в этом случае заключается в том, что сгенерированная сетка КЭ была слишком грубой, а критический периметр проходит через максимальные значения сдвигающей силы vmax,b.

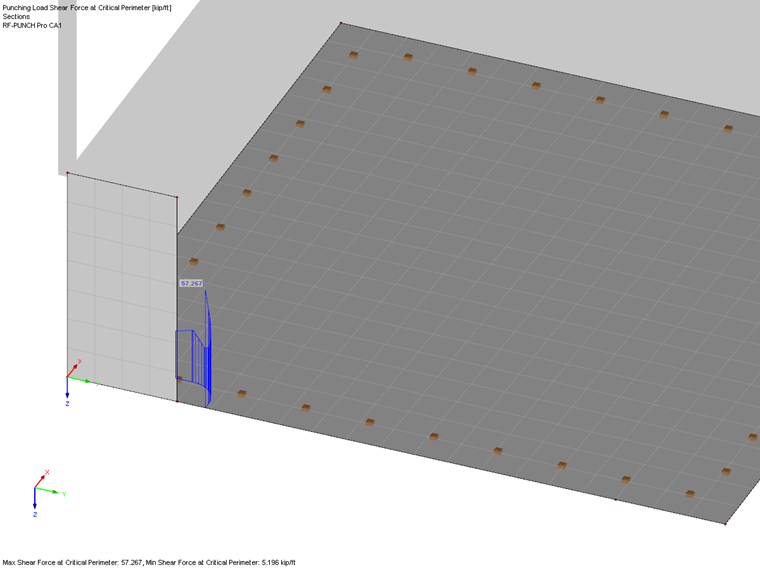

Pисунок 03 - Распределение поперечной силы в критическом периметре с неподходящим размером сетки КЭ

Модуль распознает непригодную сетку КЭ и отображает в диалоге 2.1 соответствующее предупреждение номер 56.

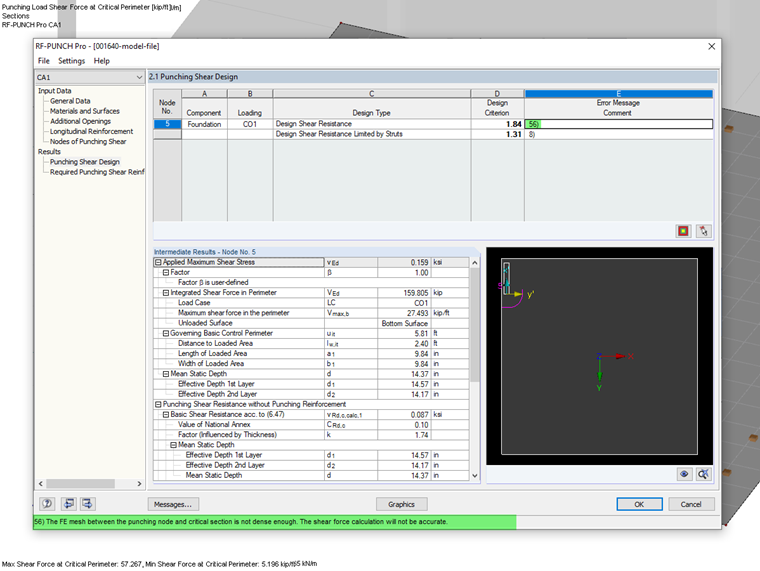

Pисунок 04 - Окно 2.1 в RF-PUNCH Pro с сообщением № 56

Опция измельчения сетки КЭ скорректирует сетку, которая была слишком грубой в точке продавливания так, что сообщение номер 56 больше не отображается. Однако измельчение сетки КЭ может привести к увеличению максимального значения сдвигающей силы в критическом периметре, что отрицательно отразится на найденном значении продавливающей нагрузки VEd, которое соответственно возрастет.

Если применение измельчения сетки КЭ отрицательно влияет на максимальное значение сдвигающей силы в критическом периметре, то зачастую рекомендуется проверить правильность моделирования заданной модели. В литературе [2] приведены различные «источники ошибок», которые существенно влияют на распределение внутренних сил поверхности и соответственно на продавливающую нагрузку VEd, рассчитанную в модуле RF-PUNCH Pro.

Оптимизация модели с точки зрения геометрии

В данном примере для получения распределения сдвигающих сил в плите и соответственно в критическом периметре применим «более реалистичное» отображение фундаментной плиты. В первом варианте модели зададим краевые линии плиты по системным осям вертикальных стен. Во втором варианте край фундаментной плиты не проходит по системным осям стен, а задан по «реальному» краю плиты. Таким образом, вы можете существенно повлиять на распределение сдвигающих сил в критическом периметре.

На рисунке 05 отчетливо видно сравнение двух упомянутых вариантов.

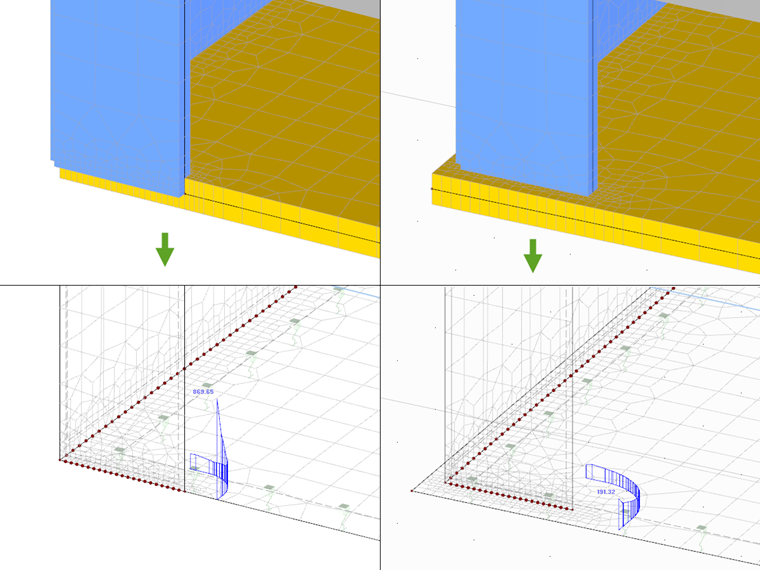

Pисунок 05 - Сравнение сдвигающей силы в критическом периметре в зависимости от моделирования

По сравнению с первым вариантом второй вариант также имеет преимущество в том, что RF-PUNCH Pro автоматически распознает более реалистичное расстояние до внешнего края плиты и, таким образом, выберет более оптимальную длину критического периметра.

Оптимизация модели с точки зрения опирания

Еще одной возможностью положительно повлиять на распределение сдвигающих сил в рассчитываемой фундаментной плите является дифференцированный учет применяемого поверхностного основания.

В программе RFEM обычно применяется постоянная пружина по всей плите в качестве упругого основания. Кроме постоянной пружины RFEM предлагает и другие возможности для более оптимального моделирования поверхностного основания.

Одной из возможностей является, например, применение краевых или угловых пружин, которые могут благоприятно повлиять на распределение сдвигающих сил в фундаментной плите. Данная тема рассматривается в технической статье, которая объясняет теоретические основы (уточненного) метода модуля деформаций основания.

На следующем далее рисунке показано сравнение сдвигающих сил в периметре без применения (на рисунке выше) и с применением (на рисунке ниже) краевых пружин на модели с выступающим краем.

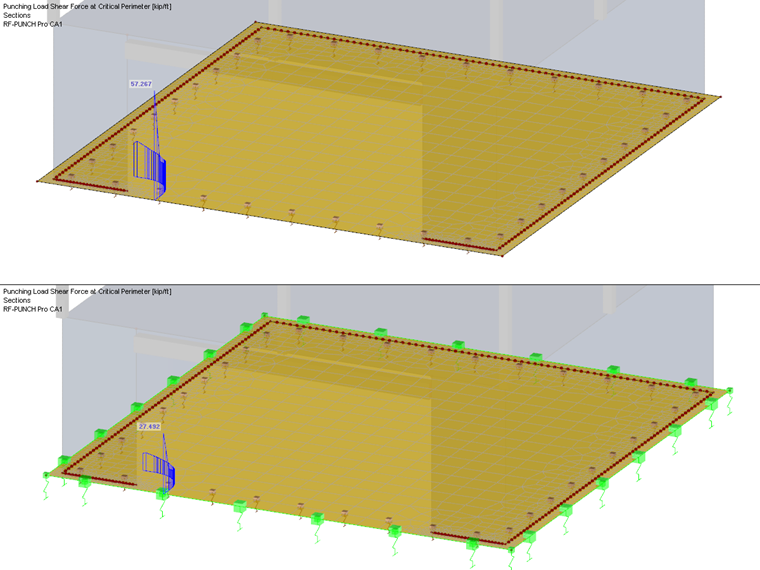

Pисунок 06 - Сравнение варианта без применения (сверху) и с применением (снизу) краевых пружин на фундаментной плите

В качестве альтернативы модели с краевыми пружинами можно применить дополнительный модуль RF-SOILIN, с помощью которого можно получить более реалистичный учет поверхностного основания, что в свою очередь может оказать положительное влияние на распределение сдвигающих сил в критическом периметре.

Настройки в модуле RF-PUNCH Pro

Продавливающая нагрузка в модуле RF-PUNCH Pro по умолчанию определяется на основе «несглаженных сдвигающих сил в контрольном периметре». С упомянутой выше оптимизацией данная опция должна присутствовать в диалоговом окне 1.5 дополнительного модуля. Если несмотря на упомянутую оптимизацию все также рассчитывается максимальное значение сдвигающей силы в критическом периметре, то пользователь может применить опцию «Сглаженная поперечная сила в контрольном периметре».

Pисунок 07 - Окно 1.5 в RF-PUNCH Pro с настройками для определения продавливающей нагрузки

При применении усредненного значения сдвигающей силы в критическом периметре необходимо учитывать влияние коэффициента приращения нагрузки β, который можно найти, например, с помощью модели сектора. Данная тема описана в следующей технической статье.

Заключение

В заключение нужно отметить, что в случае высоких коэффициентов использования в расчете на продавливание на концах или углах стены необходимо всегда проверять величину действующей продавливающей нагрузки.

В данном контексте всегда нужно обращать внимание на распределение сдвигающих сил в критическом периметре и проверять, может ли корректировка или оптимизация модели привести к более оптимальному распределению сдвигающей силы vmax, b в плите.

Тем не менее, упомянутая оптимизация с точки зрения моделирования и опирания не может быть применена в качестве общепринятого руководства, но в каждом случае должна оцениваться индивидуально и при необходимости применяться в соответствии с имеющейся моделью.
