FAQ 002607 RU 6. марта 2019

Paul Kieloch Дополнительные модули RF-PUNCH Pro RFEM 2D RFEM

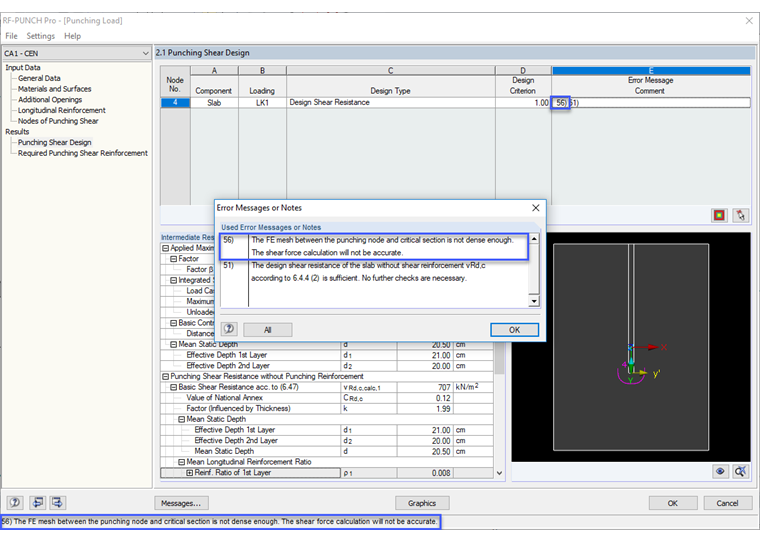

В диалоге результатов 2.1 Punch records я получаю предупреждение или сообщение об ошибке no. пятьдесят шестой Сетка FE недостаточно хороша. Как я могу остановить это?

Ответ

В зависимости от выбранного типа определения нагрузки, RF-STANZ Pro определяет ударную нагрузку от сил сдвига при критическом круглом разрезе.

Здесь используются размеры сечения поверхности из модели RFEM.
Если сетка FE в области перфорирующего узла недостаточно точна, это может привести к неточным результатам. В этом случае вы получите сообщение №. 56).

Чтобы избежать этой проблемы, вы можете организовать «уплотнение сетки FE» в области перфорирующего узла в модели RFEM. Это можно сделать либо непосредственно в узле, либо на последующих линиях концов стены или углов стены.

Если было создано достаточно точное сжатие сети FE, это предупреждающее сообщение автоматически исчезает после пересчета в RF-STANZ Pro.

Ключевые слова

Штамповка конец стены угол стены предупреждение 56 сообщение об ошибке 56
