В трехмерной модели здания такая передача сил гарантирована автоматически посредством последовательного моделирования перекрытий, колонн, стен, фундаментов и т. д. Однако, в некоторых случаях мы сознательно решаем не моделировать всю конструкцию, а это означает, что мы должны задать передачу нагрузок вручную.
Опция передачи нагрузки в программе RFEM
Для таких случаев в программе RFEM присутствует опция «импортировать опорные реакции как нагрузки». С помощью данной опции можно передать или заменить опорные реакции из разных файлов, содержащих модели. Это значительно упрощает рабочий процесс, поскольку таким образом можно исключить ввод нагрузок вручную и минимизировать ошибки, например, из-за неправильного ввода данных.
Принцип работы передачи нагрузки

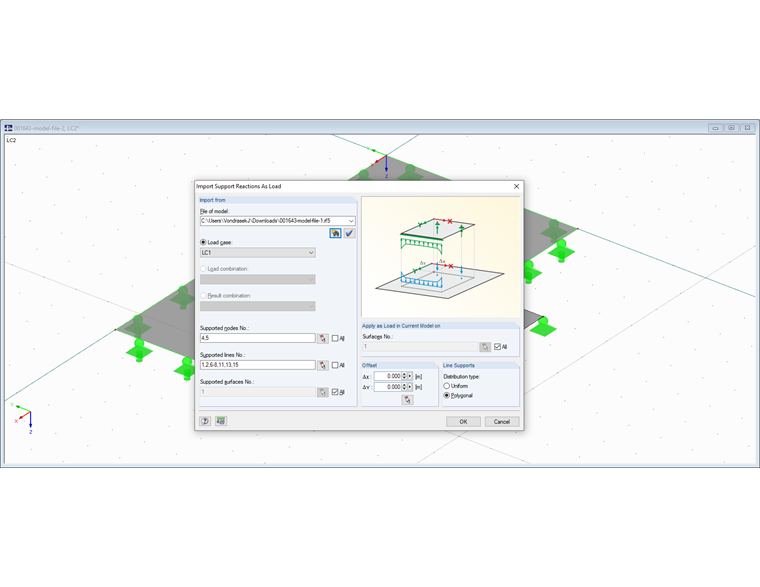

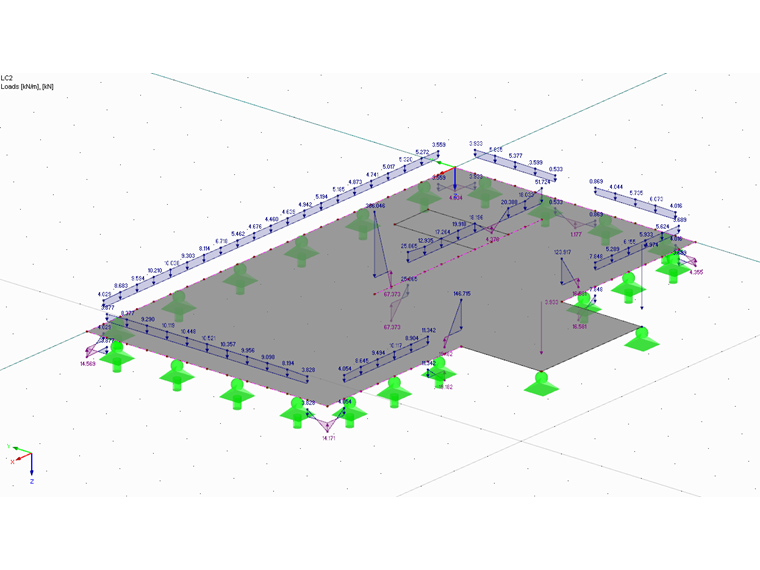

В диалоговом окне импорта нагрузки мы можем выбрать файл модели, из которого требуется импортировать нагрузки. У нас есть несколько вариантов: импортировать нагружение, сочетание нагрузок или расчетное сочетание (необходимо выбрать максимальные или минимальные значения). Кроме того, мы можем выбрать все или только определенные опорные реакции и задать передачу с постоянным или многоугольным распределением. Компонент Z нашего выбора затем импортируется в текущее нагружение модели. Если исходная модель была изменена, нагрузки должны быть импортированы заново.
Заключение
Данная опция обеспечивает простой способ объединения нагрузок из различных моделей. С помощью сводки результатов в расчетных таблицах также можно легко проверить правильность применения, сравнив сумму нагрузок с суммой опорных реакций.
