In un modello di edificio 3D, questo flusso di forze è garantito automaticamente dalla modellazione coerente di soffitti, colonne, pareti, fondazioni, ecc. A volte, però, scegliamo consapevolmente di non lavorare con il modello dell'intera struttura, che significa quindi che il trasferimento del carico deve essere inserito manualmente.
Opzione di trasferimento del carico in RFEM
A tale scopo, l'opzione "Importa reazioni vincolari come carico" è disponibile in RFEM. Con questa opzione, è possibile trasferire o scambiare reazioni di supporto da diversi file di modello. Ciò semplifica enormemente il flusso di lavoro, poiché è possibile saltare l'immissione manuale dei carichi e quindi ridurre al minimo gli errori, ad esempio a causa di immissioni errate.
Funzionamento del trasferimento del carico

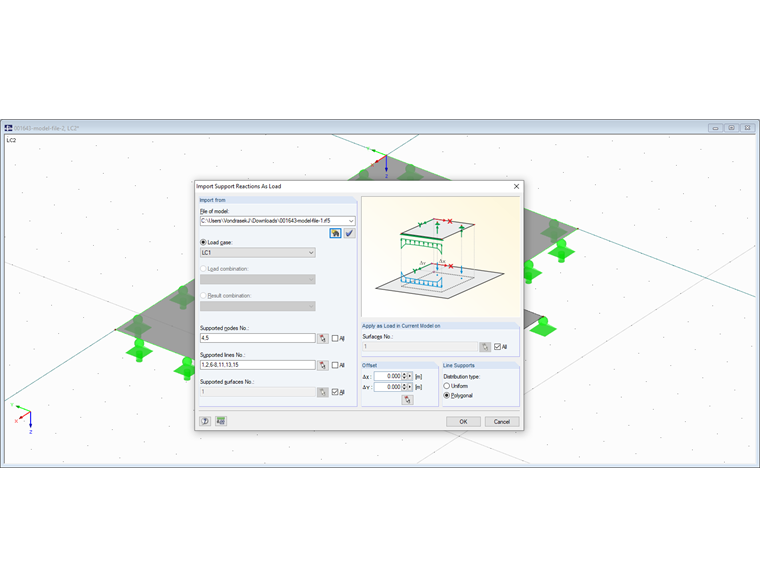

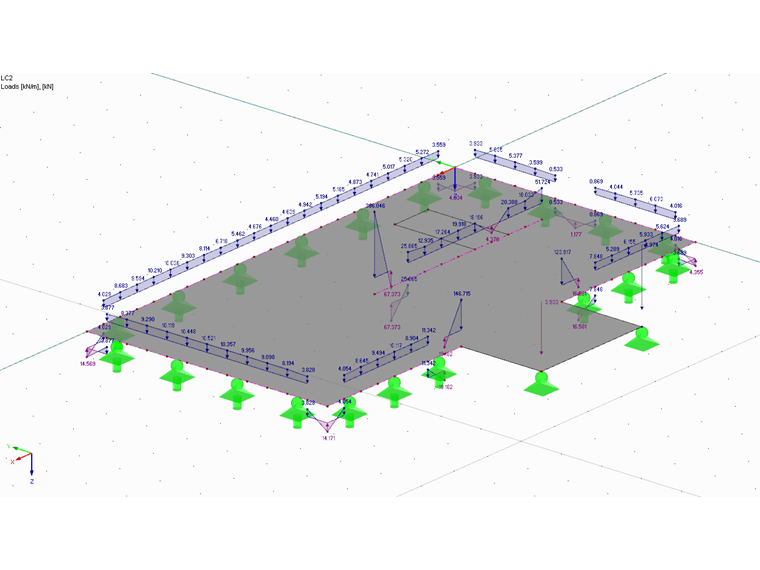

Nella finestra di dialogo di importazione del carico, è possibile selezionare un file modello da cui si desidera importare i carichi. Hai diverse opzioni: Importa un caso di carico, una combinazione di carico o una combinazione di risultati (devi selezionare tra i valori massimo o minimo). Inoltre, è possibile selezionare tutte o solo alcune reazioni di supporto e impostare il trasferimento con una distribuzione costante o poligonale. Il componente Z della selezione viene quindi importato nel caso di carico corrente del modello. Se il modello iniziale viene modificato, i carichi devono essere nuovamente importati.
Sommario
L'opzione fornisce un modo semplice per unire i carichi di diversi modelli. Con l'aiuto del riepilogo dei risultati nelle tabelle di calcolo, è anche molto facile verificare la plausibilità confrontando la somma dei carichi con la somma delle reazioni del vincolo esterno.
