En un modelo de construcción en 3D, ese flujo de esfuerzos se garantiza automáticamente mediante el modelado coherente de techos, pilares, muros, cimentaciones, etc. A veces, sin embargo, se decide deliberadamente no modelar en todo el modelo, lo que significa que se tiene que realizar la transferencia de cargas manualmente.
Opción de transferencia de la carga en RFEM
Para este propósito en RFEM está disponible la opción "Importar reacciones en apoyo como carga". Con esta opción, puede transferir o intercambiar las reacciones en apoyos desde diferentes archivos de modelos. Esto simplifica enormemente el flujo de trabajo, porque es posible omitir la entrada manual de cargas y con ello minimizar los errores, por ejemplo debido a entradas de datos incorrectas.
Funcionamiento de la transferencia de la carga

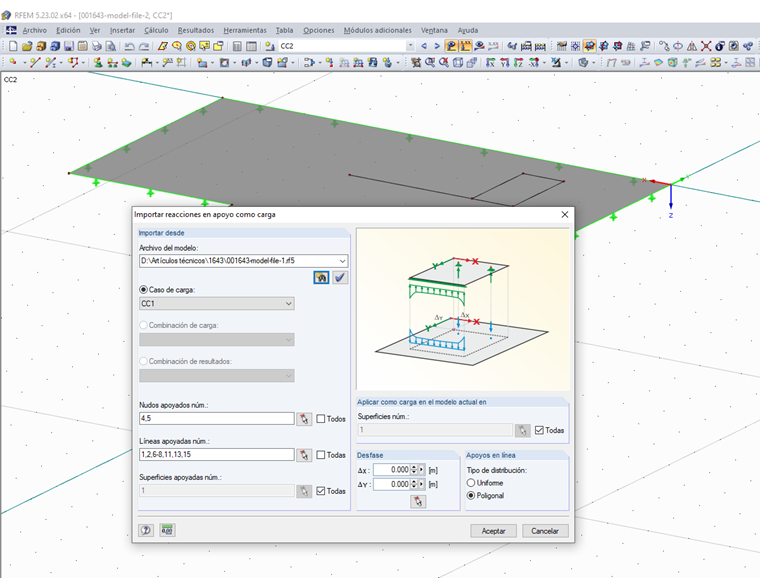

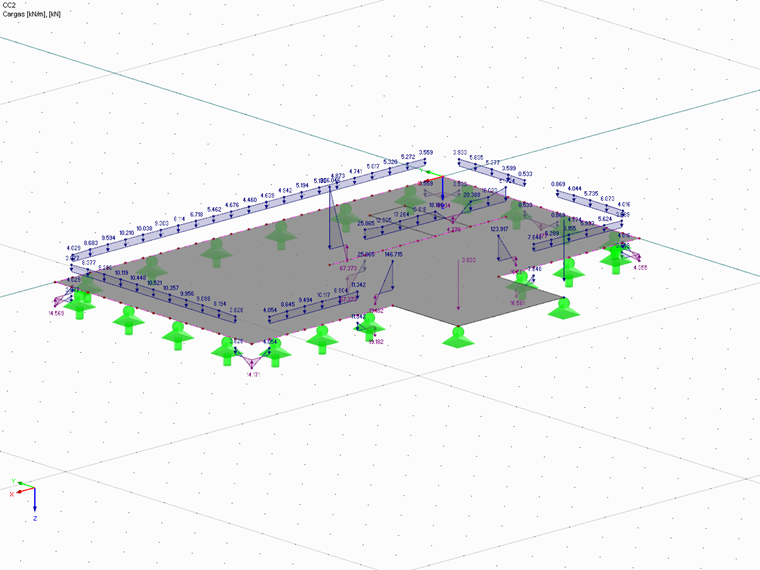

En el cuadro de diálogo de importación de carga, puede seleccionar un archivo del modelo desde el que desea importar las cargas. Tiene varias opciones: Importe un caso de carga, una combinación de cargas o combinación de resultados (debe seleccionar entre valores máximos o mínimos). Además, puede seleccionar todas o sólo ciertas reacciones en el apoyo y establecer la transferencia con una distribución constante o poligonal. El componente Z de la selección se importará entonces al caso de carga actual del modelo. Si se modifica el modelo inicial, las cargas se deben importar de nuevo.
Resumen
Esta opción proporciona una manera fácil de fusionar las cargas de diferentes modelos. Con la ayuda del resumen de resultados en las tablas de cálculo, también es muy fácil comprobar la plausibilidad comparando la suma de las cargas con la suma de las reacciones en el apoyo.
