Převzetí reakcí jako zatížení: Použití a funkce

Tipy & triky

Přenos sil od střechy až po základy je vedle dimenzování samotných průřezů zásadním úkolem při zpracování statických výpočtů a posouzení.

Ve 3D modelu budovy je tento přenos sil automaticky zajištěn koherentním modelováním stropů, sloupů, stěn, základů a dalších prvků. Někdy se ovšem vědomě rozhodneme nepracovat s modelem celé konstrukce, což pak znamená, že přenos zatížení je třeba zadávat ručně.

Možnosti pro přenos zatížení v programu RFEM

Pro takové případy nabízí program RFEM volbu „Převzít reakce jako zatížení“. Tato volba umožňuje převzít podporové reakce z různých modelů. Tím se pracovní postup značně zjednoduší, protože se tak lze vyhnout ručnímu zadávání zatížení, a tím i chybám například v důsledku nesprávného zadání.

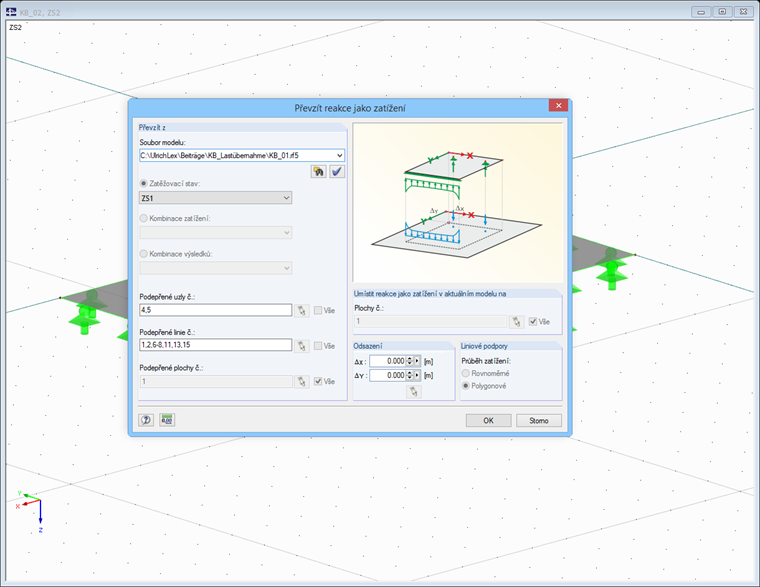

Obr. 01 - Dialog „Převzít reakce jako zatížení“

Funkce převzetí zatížení

V dialogu pro převzetí zatížení lze vybrat soubor modelu, z něhož se mají zatížení importovat. K dispozici máme různé možnosti: import zatěžovacího stavu, kombinace zatížení nebo kombinace výsledků (je třeba přitom volit mezi maximálními nebo minimálními hodnotami). Dále lze vybrat všechny nebo pouze určité reakce a nastavit lze přenos s konstantním nebo polygonálním průběhem. Složka Z daného výběru se pak importuje vždy do aktuálního zatěžovacího stavu modelu. Pokud se výchozí model změní, je třeba zatížení znovu importovat.

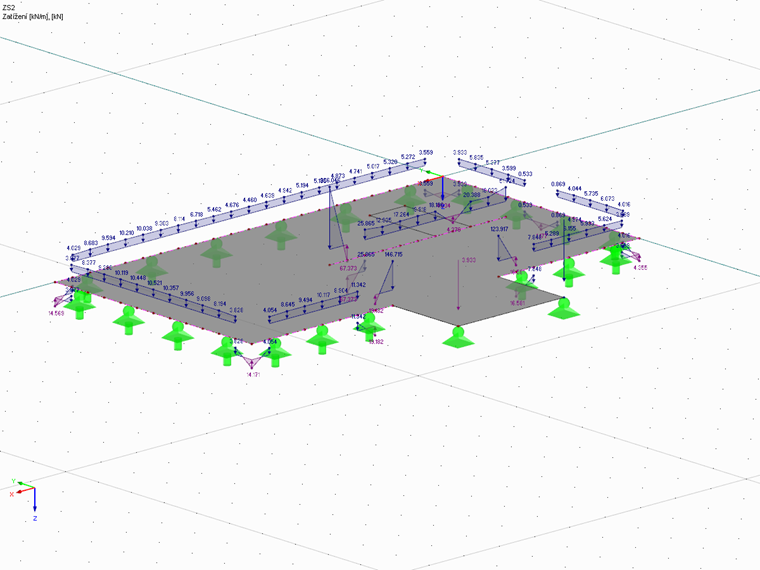

Obr. 02 - Nové převzaté zatížení

Závěr

Daná volba představuje možnost spojovat jednoduše zatížení z různých modelů. Souhrnné zobrazení výsledků ve výpočtových tabulkách navíc umožňuje velmi snadno provést kontrolu správnosti tak, že se součet zatížení porovná se součtem reakcí.
