W modelu budynku 3D ten przepływ sił jest zapewniony automatycznie dzięki spójnemu modelowaniu stropów, słupów, ścian, fundamentów itp. Czasami jednak użytkownik podejmuje świadomą decyzję o rezygnacji z tworzenia modelu całego obiektu w 3D, co oznacza, że przenoszenie obciążenia z kondygnacji wyższych na niższe należy przeprowadzić ręcznie.

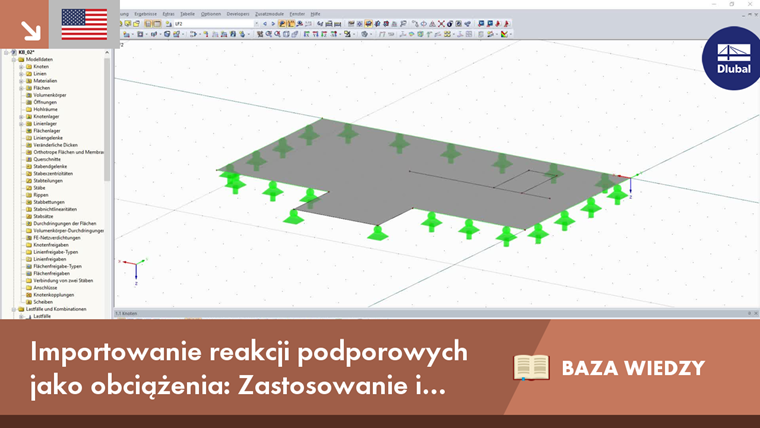

Funkcja przenoszenia obciążenia w RFEM
W tym celu w programie RFEM dostępna jest funkcja „Importować reakcje podporowe jako obciążenie”. Dzięki tej opcji można przenosić lub podmieniać reakcje podporowe z różnych plików w formie obciążenia działającego na aktualnie otwarty model. Znacznie upraszcza to pracę, ponieważ można pominąć ręczne wprowadzanie obciążeń a tym samym zminimalizować liczbę błędów. Na przykład spowodowanych wprowadzeniem błędnych danych w którymś kroku.
Jak działa przenoszenie obciążeń

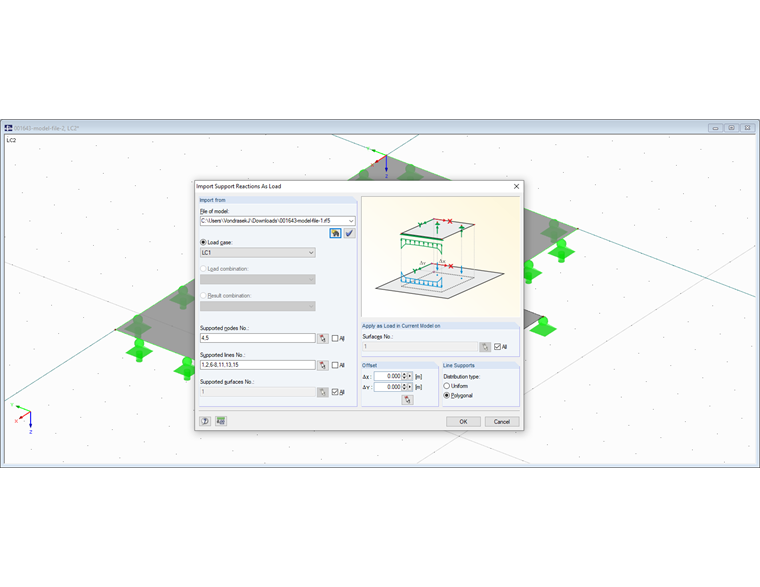

W oknie dialogowym importu reakcji jako obciążeń można wybrać plik modelu, z którego mają zostać zaimportowane reakcje. Istnieją różne możliwości: zaimportować przypadek obciążenia, kombinację obciążeń lub kombinację wyników (wtedy należy wybrać pomiędzy wartością maksymalną lub minimalną). Dodatkowo można wybrać wszystkie lub tylko niektóre reakcje podporowe i ustawić transfer z rozkładem stałym lub wielokątnym. Składowa Z zaznaczonego elementu jest następnie importowana do bieżącego przypadku obciążenia w aktualnym modelu. W przypadku modyfikacji modelu źródłowego obciążenia należy ponownie zaimportować.
Uwagi końcowe
Omówiona funkcja umożliwia łatwe łączenie obciążeń z różnych modeli konstrukcji. Za pomocą podsumowania wyników w stosownych tabelach bardzo łatwo jest sprawdzić poprawność wprowadzania danych, porównując sumę obciążeń z sumą reakcji podporowych.
