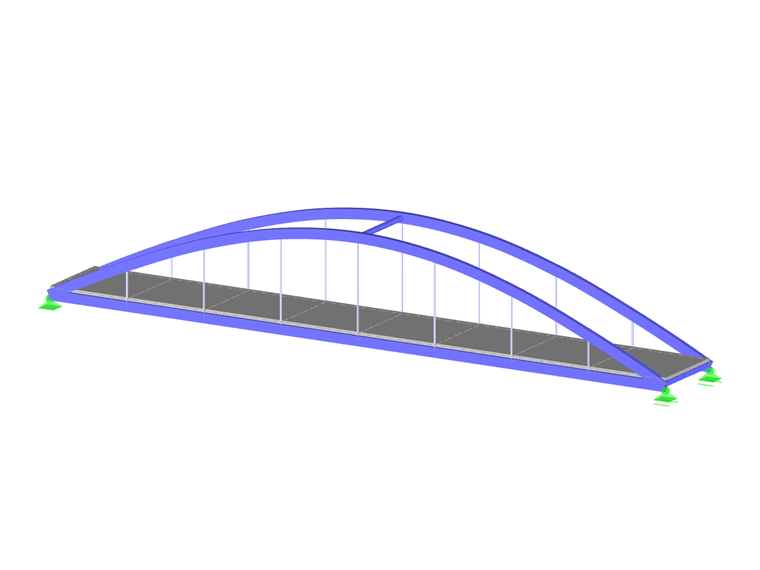

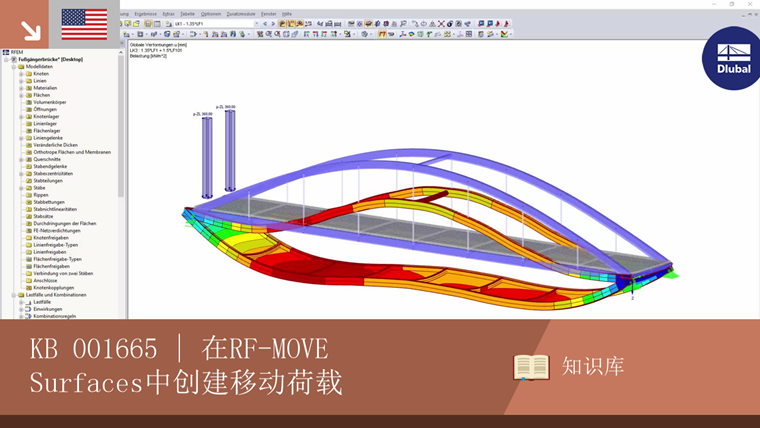

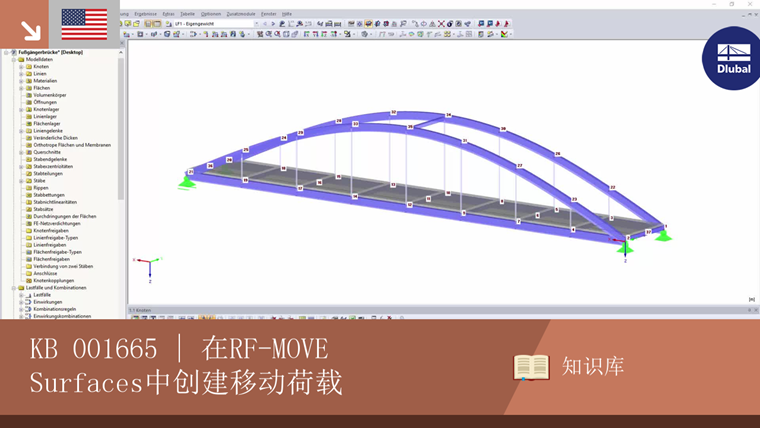

您可以通过RFEM菜单项附加模块→其他→RF-MOVE Surfaces打开附加模块。 或者也可以在项目导航器的数据选项卡中通过单击附加模块→RF-MOVE Surfaces打开。
输入

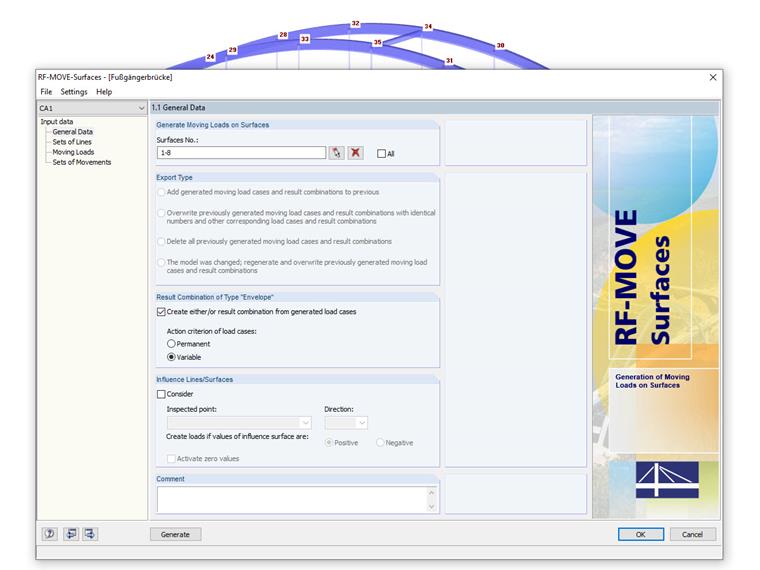

首先指定要在其上生成移动荷载的面。
如果在结构中已经存在移动荷载，那么必须在窗口的“导出类型”部分中进行进一步输入。 如果不是这种情况，则该部分显示为灰色。
然后，在类型为“包络”的结果组合下的复选框下可以通过移动荷载的荷载工况生成结果组合。 选择了可变选项作为荷载工况的作用准则。
在窗口的“影响线/影响面”部分里可以考虑由附加模块RF-INFLUENCE确定的影响线和面。 可以减少数据量，因为只生成不利的荷载工况。 在我们的示例中没有激活该复选框。

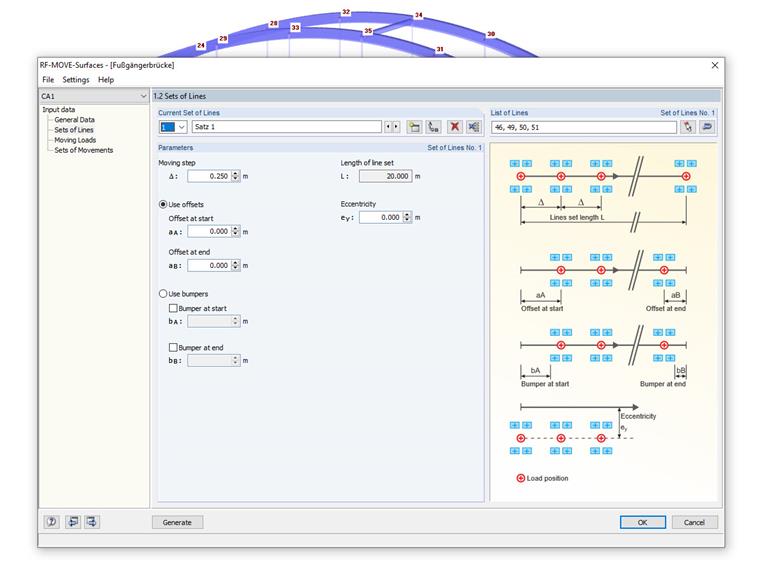

接下来，我们定义移动荷载应该覆盖的距离。 为此必须创建一组线。 我们建议在RFEM模型中预先定义“车道”。
在“线列表/线编号”中在输入栏中，可以手动输入代表移动荷载“辅助线”的线的编号。 数字顺序指定了移动方向。
当然，也可以在工作窗口中以图形方式选择线。 再次单击，并确认点击线是非常重要的。
“参数”部分管理着生成荷载工况的全局规范。
“移动步长”控制的是荷载在面和面之间的相等移动距离。 移动步阶越小，创建的荷载工况就就越大。 此外可以设置偏移和/或保险杠。

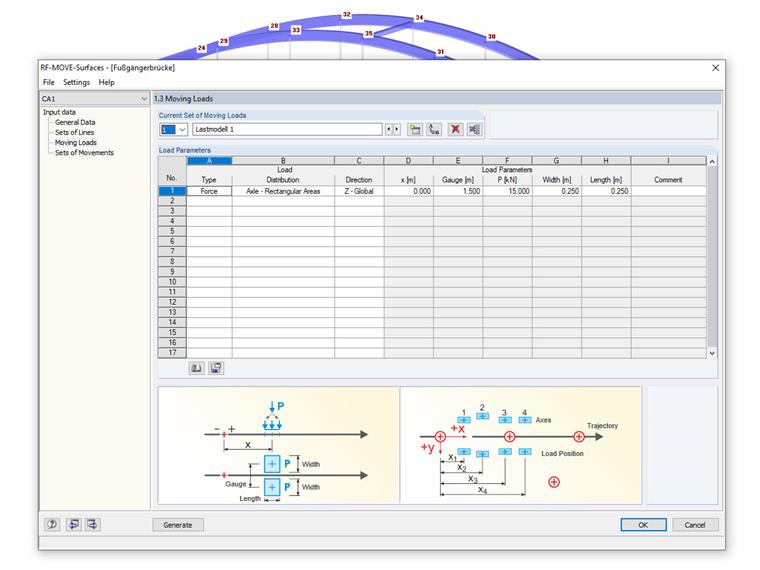

在该“移动荷载”窗口中管理移动荷载的参数。 在一个荷载模型中可以将不同的荷载组合。 定义的荷载模型将分配到多条线段，并根据这些数据创建荷载工况。
然后，可以将荷载定义为力或弯矩，然后选择荷载分布。 有几种选项。
在该示例中选择了“轴 -矩形区域”的荷载分布。 优点是，荷载作为块荷载对分布在两个面荷载上，距离荷载规范某个距离，
由于移动荷载的组合通常只占用大量的时间和精力，因此可以将它们保存在荷载模型库中，以便将来用于其他项目。 此外在数据库中已经存储了大量的荷载模型。

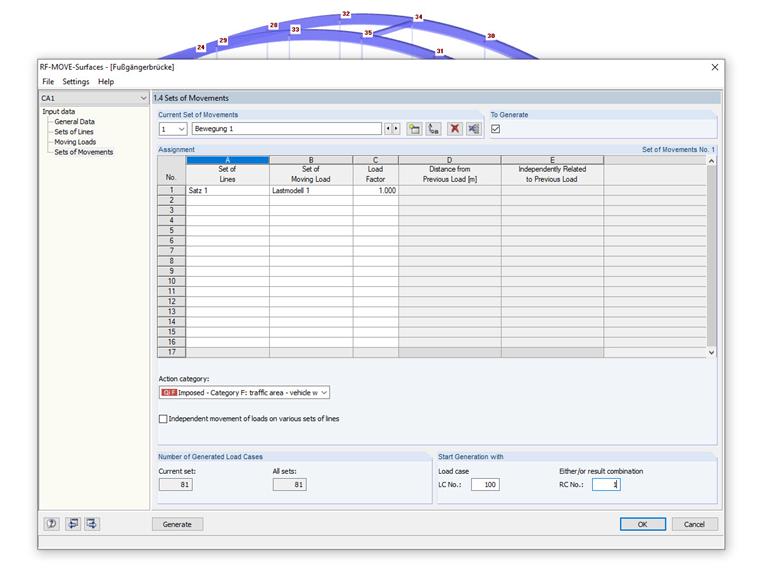

最后一个窗口“运动组”将多组线的几何输入与移动荷载的荷载输入连接。 因此，在窗口中可以指定哪些荷载组合沿多组线移动。
在大多数情况下，只要按照我们的示例进行，
这里以线的集合为例1：移动荷载（荷载模型1）。 选择类别F中的活荷载作为作用类别。
生成和结果

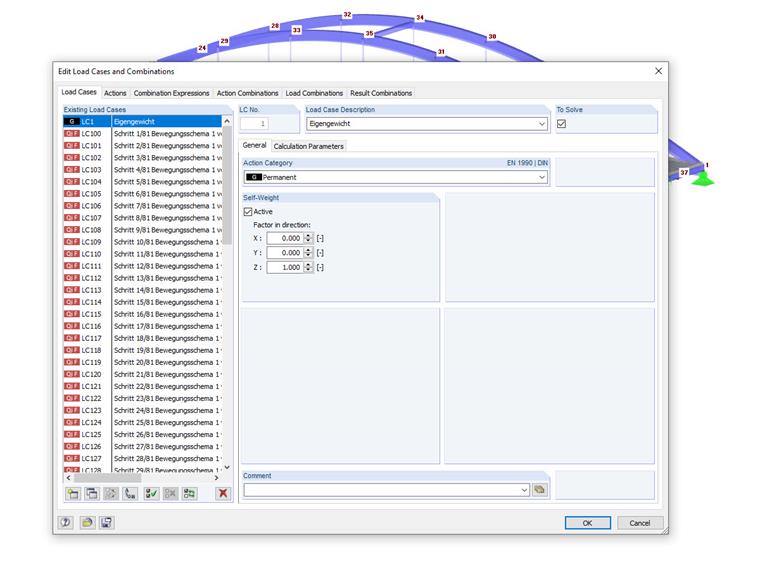

通过单击“生成”按钮可以生成各种荷载工况。 在生成末尾，创建的荷载工况和结果组合的编号会显示为注释，在我们的示例中为81。
RF-MOVE Surfaces没有提供任何结果窗口。 在单独的荷载工况中生成的荷载可以在图形中，编辑对话框中或在下面的“荷载”表格中进行检查。 他们分别按照自由集中荷载，自由线荷载或自由多边形荷载输入。
文档
在打印报告中不对附加模块的数据进行管理。 生成的荷载工况（包括荷载）被传输到RFEM中，并被集成到文档中。
