Pode abrir o módulo adicional através da opção de menu do RFEM Módulos adicionais → Outros → RF-MOVE Surfaces. Em alternativa, pode abri-lo no separador Dados do navegador de projetos, clicando em Módulos adicionais → RF-MOVE Surfaces.
Entradas

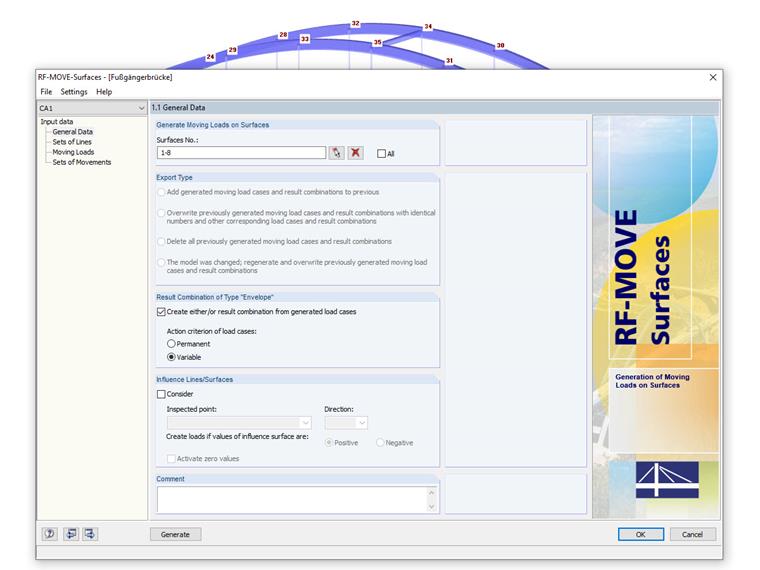

Zuerst gibt man die Flächen an auf denen die Wanderlasten generiert werden sollen.
Se já existem cargas móveis na estrutura, tem de efetuar outras entradas na secção da janela "Tipo de exportação". Se não é o caso, esta secção aparece acinzentada, como no nosso caso.
Depois, a caixa de selecção em Combinação de resultados do tipo "Envolvente" permite-lhe gerar uma combinação de resultados a partir dos casos de carga das cargas móveis. A opção Variável é seleccionada como critério de acção dos casos de carga.
A secção da janela "Linhas/superfícies de influência" permite considerar as linhas e superfícies de influência que foram determinadas pelo módulo adicional RF-INFLUENCE. A quantidade de dados pode ser reduzida, uma vez que apenas são gerados casos de carga desfavoráveis. No nosso exemplo, esta caixa de seleção não está ativada.
De seguida, define a distância que as cargas móveis devem cobrir. Para isso, deve ser criado um conjunto de linhas. Recomendamos definir previamente a "faixa" no modelo do RFEM.
Na tabela "Lista de linhas/conjunto de linhas nº" No campo de entrada, pode introduzir manualmente os números das linhas que representam as "linhas auxiliares" para a carga móvel. A ordem dos números especifica a direcção do movimento.
Como é evidente, as linhas também podem ser seleccionadas graficamente na janela de trabalho. Mais uma vez, é importante assegurar que as linhas são clicadas na ordem correta.
A secção "Parâmetros" gere as especificações globais para a geração dos casos de carga.
A "Passo de movimento" controla as distâncias iguais pelas quais as cargas se deslocam sobre as superfícies. Quanto menor for o passo móvel, mais casos de carga serão criados. Além do mais, pode ser aplicado um desvio e/ou um amortecedor.
Esta janela "Cargas móveis" gere os parâmetros das cargas móveis. Diferentes cargas podem ser combinadas num único modelo de carga. Os modelos de cargas são atribuídos aos conjuntos de linhas e, com base nessa informação, são gerados casos de carga individuais.
Em seguida, a carga pode ser definida como força ou momento e é selecionada a distribuição de carga. Estão disponíveis diversas opções.
Neste exemplo, é selecionada a distribuição de carga para "Eixo – Superfícies retangulares". A vantagem é que a carga é distribuída como um par de cargas de bloco em duas cargas de superfície à distância do bitola e, assim, as singularidades podem ser evitadas, ao contrário de uma carga individual.
Como a composição de cargas móveis geralmente requer tempo e esforço, estas podem ser guardadas na biblioteca de modelos de cargas para poderem ser utilizadas em outros projetos. Além disso, já se encontra armazenado um grande número de modelos de carga na base de dados.
A última janela, "Conjuntos de movimentos", liga a entrada da geometria dos conjuntos de linhas com a entrada das cargas móveis. Assim, a janela especifica que conjuntos de cargas se deslocam em que conjuntos de linhas.
Na maioria dos casos, um único conjunto de movimentos é suficiente, como no nosso exemplo.
O conjunto 1 é aplicado como conjunto de linhas e o modelo de carga 1 como carga móvel. As cargas impostas da categoria F são selecionadas como categoria de ação.
Geração e resultados

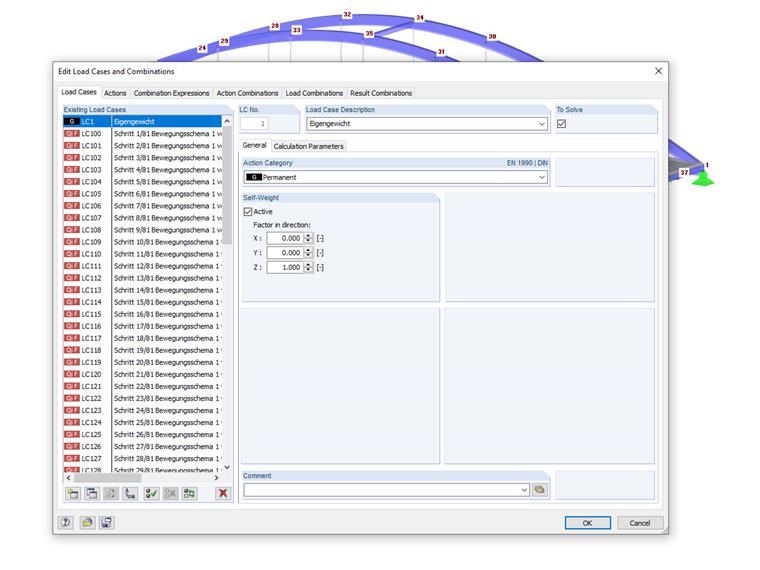

Os diferentes casos de carga podem ser gerados através de um único clique com o rato no botão "Gerar". No final da geração, os números dos casos de carga e das combinações de resultados criados são exibidos como uma nota; no nosso exemplo, é 81.
O RF-MOVE Surfaces não possui janelas de resultados. As cargas geradas nos casos de carga individuais podem ser verificadas, como habitualmente, no gráfico, nas caixas de diálogo de edição ou na tabela "Cargas" abaixo. Nas tabelas correspondentes, introduziram cargas concentradas livres, cargas de linha livres ou cargas poligonais livres.
Documentação
Os dados do módulo adicional' não são geridos separadamente no relatório de impressão. Os casos de carga gerados incluindo as cargas são transferidos para o RFEM onde podem ser integrados na documentação.
