Creazione di carichi mobili in RFEM 5 con RF-MOVE Surfaces

RF-MOVE Surfaces facilita la generazione di casi di carico da diverse posizioni di carichi mobili. Per RFEM 5 vengono generati casi di carico separati dalle posizioni di carico del carico in movimento. Facoltativamente, viene creata una combinazione di risultati di inviluppo di tutte le posizioni di carico.

È possibile aprire il modulo aggiuntivo tramite la voce di menu di RFEM Moduli aggiuntivi → Altri → RF-MOVE Surfaces. In alternativa, è possibile aprirlo nella scheda Dati del Navigatore progetti facendo clic sulle voci Moduli aggiuntivi → RF-MOVE Surfaces.

Input

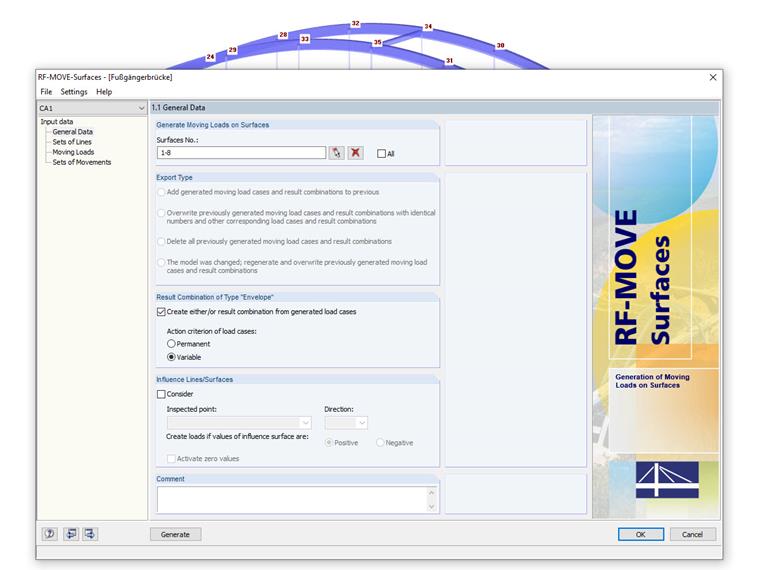

Innanzitutto, si specificano le superfici su cui devono essere generati i carichi mobili.

Se i carichi mobili sono già disponibili nella struttura, è necessario inserire ulteriori voci nella sezione della finestra "Tipo di esportazione". In caso contrario, questa sezione è disattivata, come nel nostro caso.

Quindi, la casella di controllo in Combinazione di risultati di tipo "Inviluppo" consente di generare una combinazione di risultati dai casi di carico dei carichi mobili. L'opzione Variabile è selezionata come criterio di azione dei casi di carico.

La sezione della finestra "Linee/superfici di influenza" consente di considerare le linee di influenza e le superfici che sono state determinate dal modulo aggiuntivo RF-INFLUENCE. La quantità di dati può essere ridotta, poiché vengono generati solo casi di carico sfavorevoli. Nel nostro esempio, questa casella di controllo non è attivata.

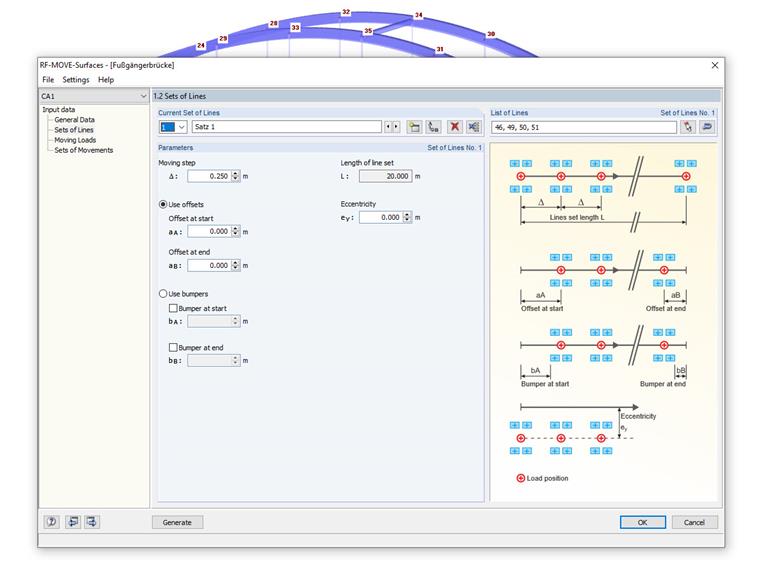

Successivamente, si definisce la distanza che i carichi mobili dovrebbero coprire. Per questo, è necessario creare un set di linee. Si consiglia di definire la "corsia" in anticipo nel modello RFEM.

In "Elenco di linee/Set di linee nr." campo di immissione, è possibile inserire manualmente i numeri delle linee che rappresentano le "linee guida" per il carico in movimento. L'ordine dei numeri specifica la direzione dello spostamento.

Naturalmente, le linee possono anche essere selezionate graficamente nella finestra di lavoro. Anche in questo caso, è importante assicurarsi che le linee siano cliccate nell'ordine corretto.

La sezione "Parametri" gestisce le specifiche globali per la generazione dei casi di carico.

Il "Passo mobile" controlla le distanze uguali di cui i carichi si spostano sulle superfici. Più piccolo è il gradino mobile, più casi di carico saranno creati. Inoltre, è possibile applicare un offset e/o un respingente.

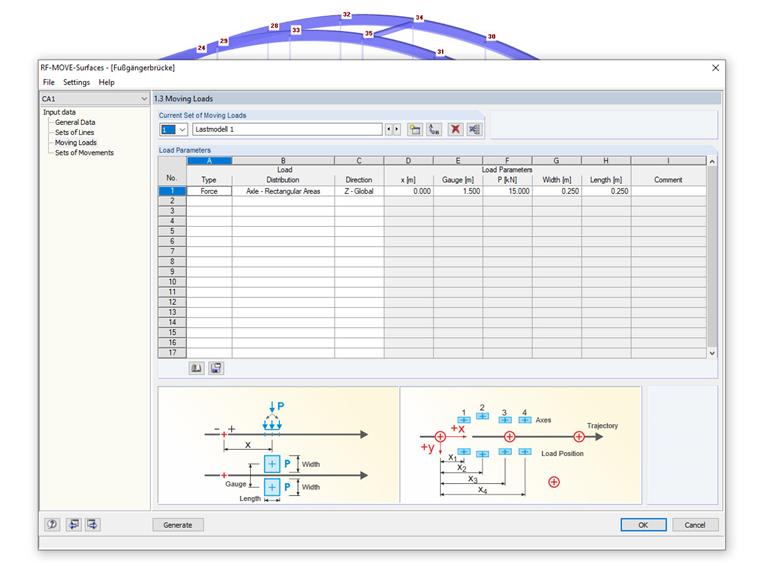

Questa finestra "Carichi mobili" gestisce i parametri dei carichi mobili. Carichi diversi possono essere combinati in un unico modello di carico. Il modulo assegna modelli di carico definiti ai set di linee e crea casi di carico individuali sulla base di questi dati.

Quindi, il carico può essere definito come forza o momento e viene selezionata la distribuzione del carico. Sono disponibili diverse opzioni.

In questo esempio, è selezionata la distribuzione del carico per "Asse - Aree rettangolari". Il vantaggio è che il carico è distribuito come una coppia di carico del blocco su due carichi superficiali a una distanza della sagoma, e quindi, contrariamente a un singolo carico, è possibile evitare singolarità.

Poiché la composizione di carichi mobili di solito richiede tempo e fatica, questi possono essere salvati nella libreria del modello di carico in modo che possano essere utilizzati anche per altri progetti. Inoltre, nel database è già memorizzato un gran numero di modelli di carico.

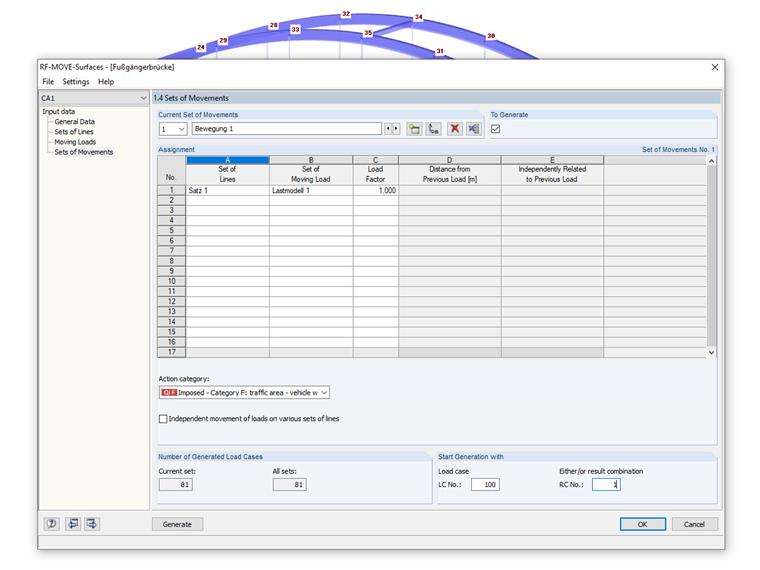

L'ultima finestra, "Set di movimenti", collega l'input della geometria dei set di linee con l'input del carico dei carichi mobili. Pertanto, la finestra specifica quali set di carico si muovono su quali set di linee.

Nella maggior parte dei casi, è sufficiente un singolo set di movimenti, come nel nostro esempio.

Il set 1 viene applicato come set di linee e il modello di carico 1 come carico mobile. I carichi imposti della categoria F sono selezionati come categoria di azione.

Generazione e risultati

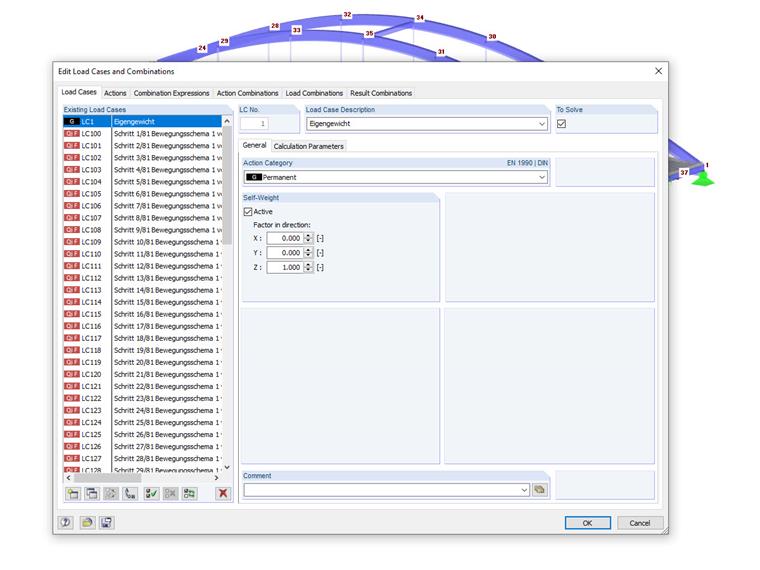

I vari casi di carico possono essere generati con un solo clic del mouse sul pulsante "Genera". Alla fine della generazione, i numeri dei casi di carico creati e delle combinazioni di risultati vengono visualizzati come una nota; nel nostro esempio, è 81.

RF-MOVE Surfaces non fornisce alcuna finestra di risultato. I carichi generati nei singoli casi di carico possono essere verificati come di consueto nel grafico, nelle finestre di dialogo di modifica o nella tabella "Carichi" di seguito. Sono stati inseriti nelle tabelle corrispondenti come carichi liberi concentrati, carichi liberi lineari o carichi liberi poligonali.

Documentazione

I dati del modulo aggiuntivo' non sono gestiti separatamente nella relazione di calcolo. I casi di carico generati, compresi i carichi, vengono trasferiti a RFEM, dove possono essere integrati nella documentazione.
