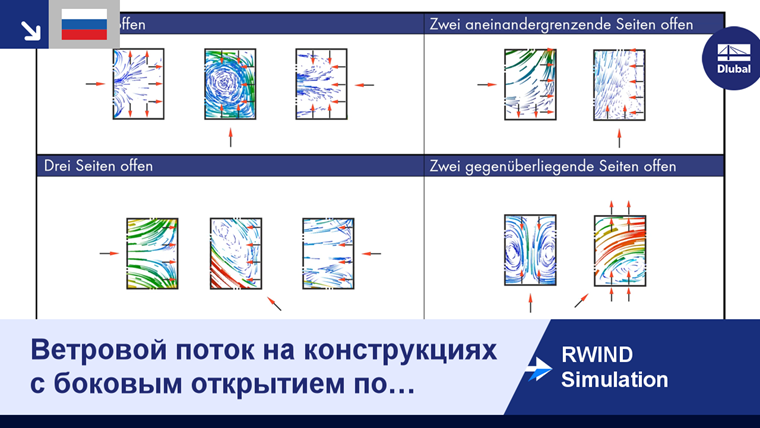

Здание, открытое только с одной стороны
В первом случае ветровые потоки действуют в программе RWIND Simulation на здание с одной открытой стороной. Именно на эту сторону здания действует давление ветра.
Положительные значения cp, показывающие давление, внутри здания отображены красным цветом. Области подсоса снаружи здания обозначены синим.
Следующая далее анимация отображает ветровой поток под углом обдува 90°.
При этом внутри здания возникает только отрицательное давление или подсасывание.
Затем поток направлен сзади здания, то есть под углом 180°.
В этом случае на всех поверхностях внутри также возникает подсасывающее действие.
Здание с двумя смежными открытыми сторонами
Во втором случае поток ветра действует на здание с двумя смежными открытыми сторонами.
При направлении потока 0° на внутренних поверхностях возникают силы давления.
Теперь проанализируем конструкцию при угле обдува 90°.
Давлению подвергается только одна обтекаемая потоком внешняя поверхность. Все остальные внутренние и внешние поверхности подвержены действию подсасывающих сил.
Здание с двумя противоположными открытыми сторонами
Теперь посмотрим, что произойдет, когда две противоположные стороны можно считать открытыми, то есть по крайней мере 30% стороны, которая считается открытой, полностью открыто.
Все внутренние поверхности подвержены действию подсоса ветра при угле обдува 90°.
Иная ситуация возникает, когда ветровая нагрузка действует под острым углом. Данное загружение также может быть определяющим при расчете конструкции и его несомненно следует проанализировать.
При оценке значений cp в программе RWIND ясно видно, что области внутреннего давления и подсасывания находятся напротив, и, следовательно, результирующие нагрузки имеют одинаковое направление.
Здание с тремя открытыми сторонами
Последним мы рассчитаем в программе RWIND Simulation здание, открытое с трех сторон. Закрытой считается только одна стена.
Как и ожидалось, на поверхности внутри здания действует при угле потока 0° положительное давление, которое в нашем случае обозначено красным цветом.
Согласно данному предписанию, определяющим загружением для максимальных подсасывающих сил внутри является диагональный поток, действующий под углом 135°.
В данной модели на внутреннюю сторону здания действуют только подсасывающие силы.
Последним рассматриваемым случаем является открытая с трех сторон конструкция с углом обдува 180°.
В данном случае также возникает отрицательное внутреннее давление, т.е. подсасывающее действие.
Точные значения cp можно найти в моделях, которые можно скачать бесплатно по ссылкам.
