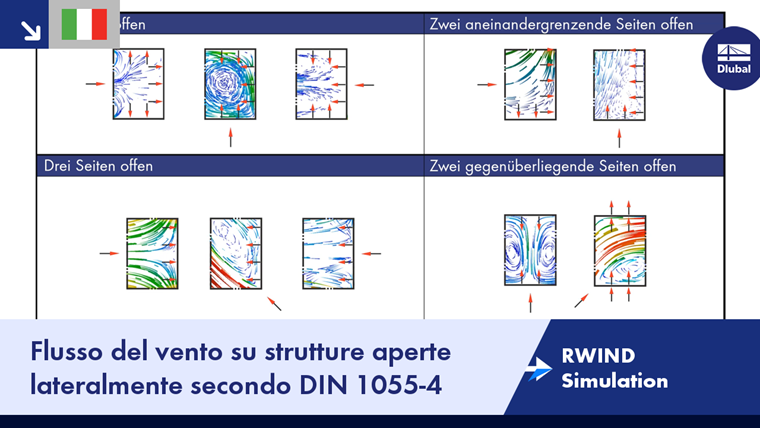

Gebäude mit nur einer offenen Seite
Nel primo caso, i flussi del vento in RWIND Simulation vengono applicati a un edificio che ha un solo lato aperto. La pressione del vento agisce sull'edificio in questa posizione.
I valori positivi di cp che indicano la pressione all'interno dell'edificio sono visualizzati in rosso. Le aree di depressione all'esterno sono visualizzate in blu.
La prossima animazione mostra il flusso del vento con un angolo di 90°.
In questo caso, all'interno dell'edificio si verifica solo una pressione negativa, o depressione.
Quindi, il vento soffia da dietro l'edificio; cioè con un angolo di 180 °.
La pressione negativa si verifica su tutte le superfici.
Gebäude mit zwei aneinander grenzenden offenen Seiten
Nel secondo caso, il flusso del vento viene applicato a un edificio con due lati aperti adiacenti.
Con una direzione del vento di 0°, la pressione si verifica sulle superfici interne.
La struttura viene nuovamente analizzata con un angolo di flusso di 90°.
Una singola superficie esterna è sottoposta a pressione. Tutte le altre superfici interne ed esterne sono soggette a forze di depressione.
Gebäude mit zwei gegenüberliegenden offenen Seiten
Ora, vediamo cosa succede quando due lati opposti possono essere considerati aperti; cioè, almeno il 30% dei lati considerati aperti è completamente aperto.
Tutte le superfici interne sono sottoposte a forze di depressione ad un angolo di 90°.
La situazione è diversa quando un carico del vento viene applicato in una direzione obliqua. Questo caso di carico potrebbe essere determinante per le verifiche strutturali e dovrebbe essere considerato.
Valutando ivalori di c p in RWIND, diventa chiaro che le aree interne di pressione e di aspirazione sono opposte, e quindi i carichi risultanti hanno la stessa direzione.
Gebäude mit drei offenen Seiten
Infine, in RWIND Simulation viene calcolato un edificio aperto su tre lati. Solo un muro è considerato chiuso.
Wie zu erwarten, wird im Gebäudeinneren bei einem Anströmwinkel von 0° ein positiver Druck auf die Oberflächen erzeugt; auch hier durch die Rotfärbung klar zu erkennen.
Secondo questa normativa, il caso di carico determinante per le forze di aspirazione massime all'interno è il vento non ortogonale che soffia ad un angolo di 135 °.
In questo modello, sono generate solo forze di pressione negative sulla parete interna dell'edificio.
L'ultimo caso da esaminare è una struttura aperta su tre lati con un angolo di flusso di 180°.
Anche in questo scenario, viene generata una pressione interna negativa.
I valori c p dettagliati si possono trovare nei modelli collegati, che possono essere scaricati gratuitamente.
