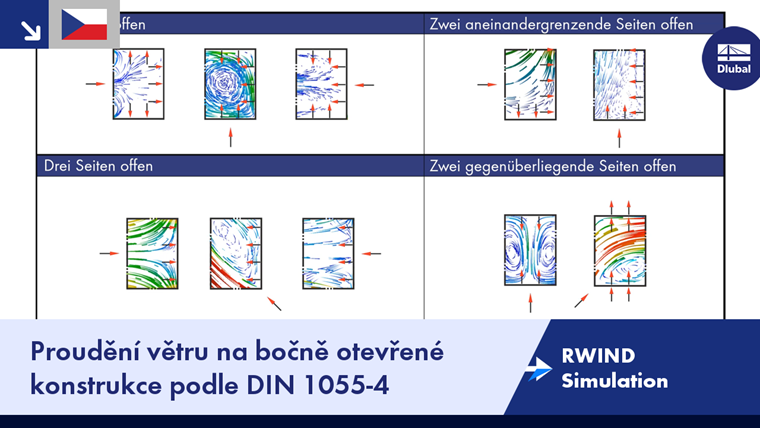

Proudění větru na bočně otevřené konstrukce podle DIN 1055-4

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Protože Eurokód se přímo nezabývá větrem na bočně otevřené konstrukce, vyplatí se podívat na 4 případy v německé normě DIN 1055, část 4.

Budova s jedinou otevřenou stranou

V prvním případě ukazujeme proudění větru v programu RWIND Simulation na budově s jedinou otevřenou stranou. Vítr tudy proudí do budovy.

Kladné hodnoty cp, a tedy tlak uvnitř budovy se zobrazí červeně. Oblasti sání na vnějších stranách jsou modré.

Další animace ukazuje proudění větru pod úhlem 90 °.

Uvnitř budovy v tomto případě vzniká výlučně sání větru.

Vítr pak působí na zadní část konstrukce pod úhlem 180 °.

I zde vzniká na všech vnitřních plochách sání.

Budova se dvěma sousedními otevřenými stranami

V druhém případě se stanoví proudění větru na konstrukce se dvěma sousedními otevřenými stranami.

Při směru větru 0° vznikají na vnitřních plochách tlakové síly.

Nyní se konstrukce posoudí při úhlu proudění 90°.

Na jedinou vnější plochu působí tlak větru. Všechny ostatní vnitřní i vnější plochy jsou vystaveny sání větru.

Budova se dvěma protilehlými otevřenými stranami

Nyní zjistíme, co se stane, pokud lze za otevřené považovat dvě protilehlé strany, což znamená, že jsou skutečně otevřené alespoň z 30 %.

Na všechny vnitřní plochy působí při úhlu 90° sání.

Jiná situace je v případě šikmého větru. I tento zatěžovací stav by mohl být pro statický návrh rozhodující a měl by se posoudit.

Při vyhodnocení hodnot cp v programu RWIND je zřejmé, že vnitřní oblasti tlaku a sání větru leží proti sobě, a výsledná zatížení tak mají stejný směr.

Budova se třemi otevřenými stranami

Nakonec se v programu RWIND Simulation spočítá konstrukce otevřená ze tří stran. Pouze jedna stěna se tak považuje za uzavřenou.

Podle očekávání uvnitř budovy při úhlu proudění 0° působí na plochy kladný tlak, který je i tady zřetelně vyznačen červeně.

Rozhodujícím zatěžovacím stavem pro maximální sání uvnitř budovy je podle této normy šikmý vítr působící pod úhlem 135 °.

V tomto modelu působí na vnitřní stranu budovy pouze sání větru.

Poslední případ k posouzení je ze tří stran otevřená konstrukce s proudem větru pod úhlem 180 °.

I v tomto případě vzniká záporný vnitřní tlak, čili sání.

Přesné hodnoty cp lze najít v připojených modelech, které si lze zdarma stáhnout.
