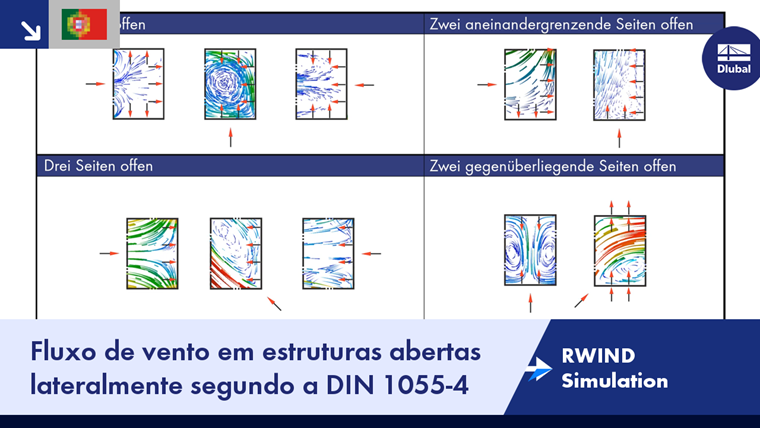

Gebäude mit nur einer offenen Seite
No primeiro caso, os fluxos de vento no RWIND Simulation são aplicados a um edifício que tem apenas um lado aberto. A pressão do vento atua sobre o edifício neste local.
Os valores c p positivos que indicam a pressão no interior do edifício são apresentados a vermelho. As áreas de sucção no exterior estão representadas a azul.
A animação seguinte, mostra o fluxo de vento com um ângulo de 90 graus.
Para esta conjuntura, existe apenas pressão negativa ou sucção dentro do edifício.
Em seguida, o vento sopra por trás do edifício; ou seja, com um ângulo de 180 °.
Também aqui a sucção ocorre em todas as superfícies no interior.
Gebäude mit zwei aneinander grenzenden offenen Seiten
No segundo caso, o fluxo de vento é aplicado a um edifício com dois lados abertos adjacentes.
Com uma direção de vento de 0 graus, a pressão ocorre nas superfícies internas.
A estrutura é novamente analisada com um ângulo de incidência do fluxo de 90 graus.
Apenas uma superfície exterior está sob pressão. Todas as outras superfícies internas e externas estão sujeitas a forças de sucção.
Gebäude mit zwei gegenüberliegenden offenen Seiten
Agora, vamos ver o que acontece quando dois lados opostos podem ser considerados como abertos; ou seja, pelo menos 30% dos lados considerados abertos estão totalmente abertos.
Todas as superfícies internas são submetidas a sucção com um ângulo de 90 graus.
A situação é diferente quando uma carga de vento é aplicada com uma direção não ortogonal. Também este caso de carga pode ser decisivo para o cálculo estrutural e deve, por isso, ser considerado.
Ao avaliar osvalores c p no RWIND, torna -se claro que as áreas de pressão interna e de sucção são opostas e, portanto, as cargas resultantes têm a mesma direção.
Gebäude mit drei offenen Seiten
Por fim, é calculado um edifício aberto em três lados no RWIND Simulation. Apenas uma parede é considerada fechada.
Wie zu erwarten, wird im Gebäudeinneren bei einem Anströmwinkel von 0° ein positiver Druck auf die Oberflächen erzeugt; auch hier durch die Rotfärbung klar zu erkennen.
De acordo com este regulamento, o caso de carga determinante para as forças de sucção máximas no interior é o vento não ortogonal a soprar a um ângulo de 135 °.
Neste modelo, apenas são geradas forças de sucção no interior do edifício.
O último caso a ser examinado é o de uma estrutura aberta em três lados, com um ângulo de incidência do fluxo de 180 graus.
Neste cenário, também é gerada uma pressão interna negativa, ou seja, sucção.
Osvalores c p detalhados podem ser encontrados nos modelos associados, os quais podem ser descarregados gratuitamente.
