对开放式建筑物周围的风按德国规范 DIN 1055-4 进行模拟

关于结构分析和 Dlubal 软件应用的技术文章

  • 知识库

技术文章

This article was translated by Google Translator

View original text

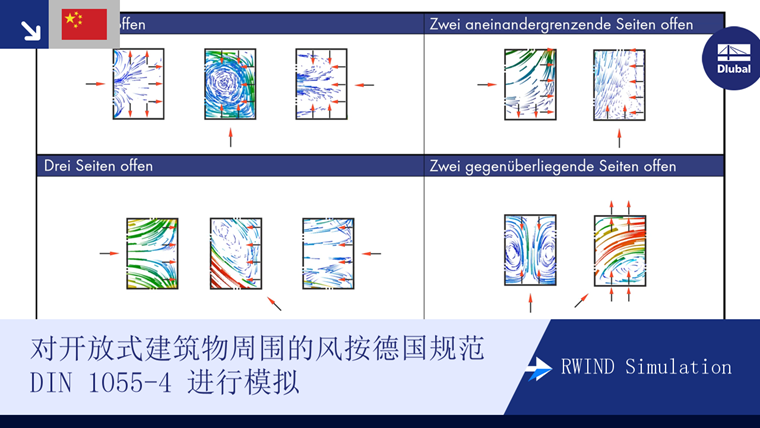

因为在欧洲规范中对作用在开放式建筑物上的风荷载没有明确的规定,所以需要参考相关的 DIN 1055 第 4 部分中列出的 4 种情况。

只有一侧开口的结构

在第一种情况下,RWIND Simulation中的风流被应用到只有一个开口侧的建筑物上。 风从这个位置吹向建筑物。

建筑物内部的正cp值用红色显示。 外部的吸力区域显示为蓝色。

接下来的动画展示了对流入角度为 90° 的风的模拟结果。

这种情况,建筑物内部只产生负压,即吸力。

然后,从建筑物后面吹入风,方向为180°。

同样的,在所有内表面上产生吸力。

带两个相邻敞开面的建筑

在第二种情况下,风流施加到一个建筑物上,该建筑物的相邻两个开口端是相邻的。

当风的流入角度为 0° 时,内表面产生压力。

现在将角度改为 90°,然后进行分析。

只在迎风外表面上产生压力。 所有其他内表面和外表面都受到吸力的作用。

双侧张开的建筑物

现在我们来看看当两个相对的边均被定义为开放状态,即至少30%的被确定为开放的状态为完全开放时,如何处理。

所有内表面作用垂直风吸力。

当风的作用方向不垂直与建筑物表面时,而是斜交时,情况就不同了。 该荷载工况会影响结构设计,所以需要考虑。

通过计算RWIND中的c p值,可以清楚地看到,内部压力区域和吸力区域相反,因此生成的荷载具有相同的方向。

建筑物带有三个开口侧

最后,在 RWIND Simulation 中计算三面开敞建筑物。 只有一堵墙被认为是闭合的。

正如预期的那样,在0°流动角度下的建筑物内表面上产生正压,红色可见。

根据该规则,内部最大吸力的主要荷载工况是135°角吹入的非正交风。

该模型中只在建筑物的内部产生负压。

最后要介绍的情况是三面开敞的建筑物,风的流入角为 180°。

在这种情况下,也产生负的内压,即吸力。

详细的cp值可以在链接的模型中找到,也可以免费下载。

作者

Dipl.-Ing. (FH) Andy Kohl

Dipl.-Ing. (FH) Andy Kohl

市场营销与公共关系

Kohl先生负责公共关系,尤其是视频营销。
