Écoulement du vent sur des structures avec des ouvertures latérales selon la DIN 1055-4

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

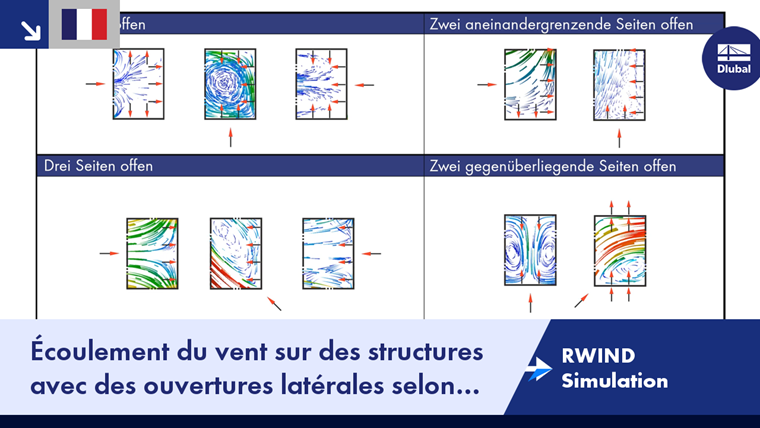

L'Eurocode ne contient pas d'indication concernant l'action du vent sur des structures avec des ouvertures latérales. Quatre cas sont analysés dans la partie 4 de la norme allemande DIN 1055.

Bâtiment avec un seul côté exposé

Dans ce premier cas, les flux de vent dans RWIND Simulation sont appliqués à un bâtiment ne présentant qu'un côté exposé. La pression du vent agit sur le bâtiment à cet endroit précis.

Les valeurs positives de cp indiquant la pression à l'intérieur du bâtiment sont affichées en rouge. Les zones d'aspiration à l'extérieur sont affichées en bleu.

On peut observer sur cette animation l'écoulement du vent à un angle de 90°.

Dans ce cas précis, seule une pression (ou succion) négative se produit à l'intérieur du bâtiment.

Puis, le vent souffle de l'arrière du bâtiment; c'est-à-dire à un angle de 180°.

Maintenant, toutes les surfaces sont soumises à une aspiration.

Bâtiment avec deux côtés adjacents exposés

Dans ce second cas, l'écoulement du vent est appliqué à un bâtiment présentant deux côtés adjacents exposés.

Avec une direction du vent selon un angle de 0°, la pression s'exerce sur les surfaces internes.

La structure est à nouveau analysée selon un angle d'écoulement de 90°.

Seule la surface extérieure subit une pression due à l'action de la charge de vent. Toutes les autres surfaces internes et externes sont soumises à des forces d'aspiration.

Bâtiment avec deux côtés opposés exposés

Observons maintenant ce qui se produit lorsque deux côtés opposés peuvent être considérés comme exposés; c'est-à-dire qu'au moins 30% des côtés considérés comme exposés sont entièrement à découvert.

Toutes les surfaces internes subissent une aspiration à un angle de 90°.

La situation est différente lorsqu'une charge de vent est appliquée dans une direction non orthogonale. Ce cas de charge peut être déterminant pour le calcul de la structure et doit être considéré.

En évaluant les valeurs de cp dans RWIND, il est clair que les zones de pression intérieure et d'aspiration sont opposées et que les charges résultantes ont donc la même direction.

Bâtiment avec trois côtés exposés

Enfin, un bâtiment exposé sur trois côtés est calculé dans RWIND Simulation. Un seul mur est considéré comme fermé.

Comme prévu, une pression positive est générée sur les surfaces à l'intérieur du bâtiment à un angle d'écoulement de 0°, affiché en rouge.

Selon cette norme, le cas de charge déterminant pour les forces d'aspiration maximales à l'intérieur correspond à l'action du vent non orthogonal soufflant à un angle de 135°.

Dans ce modèle, seules les forces d'aspiration sont générées à l'intérieur du bâtiment.

Le dernier cas examiné est une structure ouverte sur trois côtés avec un angle d'écoulement du vent de 180°.

Dans ce scénario, une pression interne négative est également générée.

Les valeurs cp détaillées sont disponibles dans les modèles associés, qui peuvent être téléchargés gratuitement.
