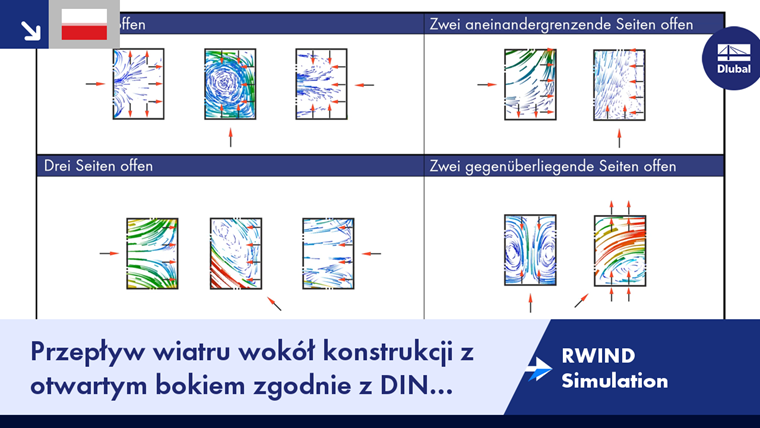

Przepływ wiatru wokół konstrukcji otwartej z jednej strony wg DIN 1055-4

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Ponieważ w Eurokodzie nie uwzględniono wiatru oddziałującego na konstrukcje otwarte z jednej strony, odniesiono się do czterech przypadków z niemieckiej normy DIN 1055, część czwarta.

Budynek z tylko jedną otwartą stroną

W pierwszym przypadku przepływy wiatru w RWIND Simulation są stosowane do budynku, który ma tylko jedną otwartą stronę. W tym miejscu na budynek działa parcie wiatru.

Dodatniewartości c p , wskazujące na ciśnienie wewnątrz budynku, są wyświetlane w kolorze czerwonym. Powierzchnie ssania na zewnątrz są wyświetlane w kolorze niebieskim.

Następna animacja przedstawia przepływ wiatru pod kątem 90°.

W tym przypadku wewnątrz budynku występuje tylko podciśnienie, czyli zasysanie.

Następnie wiatr wieje zza budynku; to znaczy pod kątem 180 °.

Podciśnienie występuje na wszystkich powierzchniach.

Budynek z dwiema przyległymi otwartymi ścianami

W drugim przypadku przepływ wiatru jest przyłożony do budynku z dwiema sąsiednimi otwartymi ścianami.

W przypadku wiatru o kierunku 0° ciśnienie wywierane jest na wewnętrzne powierzchnie.

Konstrukcja jest ponownie analizowana z uwzględnieniem kąta przepływu 90°.

Ciśnienie działa na pojedynczą powierzchnię zewnętrzną. Na wszystkie pozostałe powierzchnie wewnętrzne i zewnętrzne działają siły ssania.

Budynek z dwiema przeciwległymi otwartymi stronami

Przyjrzyjmy się teraz, co się dzieje, gdy dwie przeciwległe strony można uznać za otwarte; Oznacza to, że co najmniej 30% ścianek uważanych za otwarte jest w pełni otwartych.

Wszystkie powierzchnie wewnętrzne są poddane ssaniu, przy wietrze przepływającym pod kątem 90°.

Sytuacja wygląda inaczej, gdy obciążenie wiatrem jest przyłożone w kierunku nieortogonalnym. Ten przypadek obciążenia może być potencjalnie miarodajny i powinien zostać wzięty pod uwagę.

Analizując wartości cp w RWIND, staje się jasne, że wewnętrzne obszary ciśnienia i ssania są przeciwne, a zatem obciążenia wynikowe mają ten sam kierunek.

Budynek z trzema otwartymi bokami

Na koniec w RWIND Simulation obliczany jest budynek otwarty z trzech stron. Uważa się, że tylko jedna ściana jest zamknięta.

Zgodnie z oczekiwaniami, na powierzchniach wewnątrz budynku generowane jest nadciśnienie przy kącie przepływu 0 °, widoczne w kolorze czerwonym.

Zgodnie z tym rozporządzeniem decydującym przypadkiem obciążenia dla maksymalnych sił ssących wewnątrz jest nieprostopadły wiatr wiejący pod kątem 135 °.

W tym modelu od wewnętrznej strony budynku generowane są tylko siły podciśnienia.

Ostatnim przypadkiem do zbadania jest konstrukcja otwarta z trzech stron, z kątem przepływu 180°.

W tym przypadku również generowane jest podciśnienie wewnętrzne.

Szczegółowewartości c p można znaleźć w powiązanych modelach, które można pobrać bezpłatnie.
