Результаты геотехнического расчёта в RFEM 6

Способ ввода в аддоне данных, полученных в ходе полевых испытаний, и применение свойств образцов грунта для определения соответствующих грунтовых массивов, обсуждался в статье базы знаний «Моделирование грунтового тела на основе образцов грунта в программе RFEM 6».

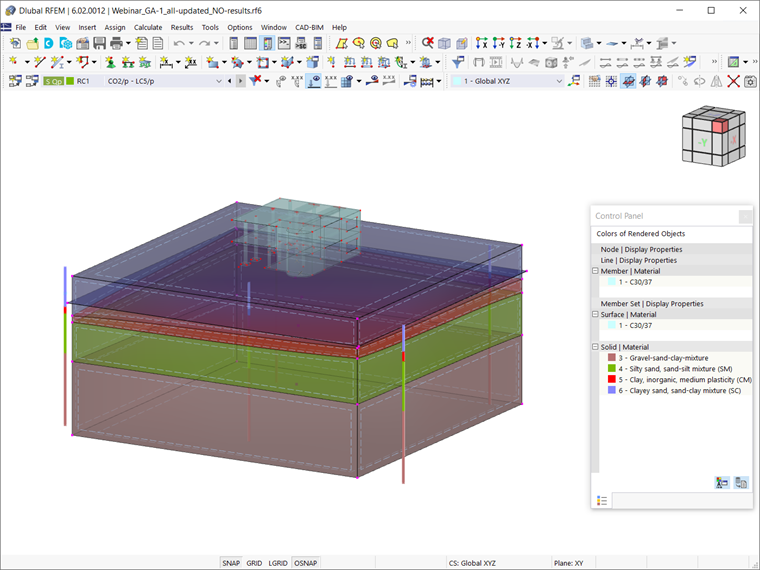

Аналогичным образом, статья базы знаний «Геотехнический расчет в RFEM 6» показывает, как создать загружения, сочетания нагрузок и результирующие сочетания, а также то, как задать настройки и параметры расчета. Таким образом, предположим, что конструкция смоделирована, необходимый грунтовый массив задан (рисунок 1) и инициирован расчет, а в данной статье будут обсуждаться результаты расчета и их графическое и табличное отображение в программе RFEM 6.

Напряжения

Первые результаты, которые будут рассмотрены в нашей статье, - это основные напряжения в исходном состоянии, то есть собственный вес грунта. В качестве результата в выпадающем меню панели инструментов выберем вариант загружения «собственный вес - грунт», а в навигаторе результатов выберем основные напряжения σ_z.

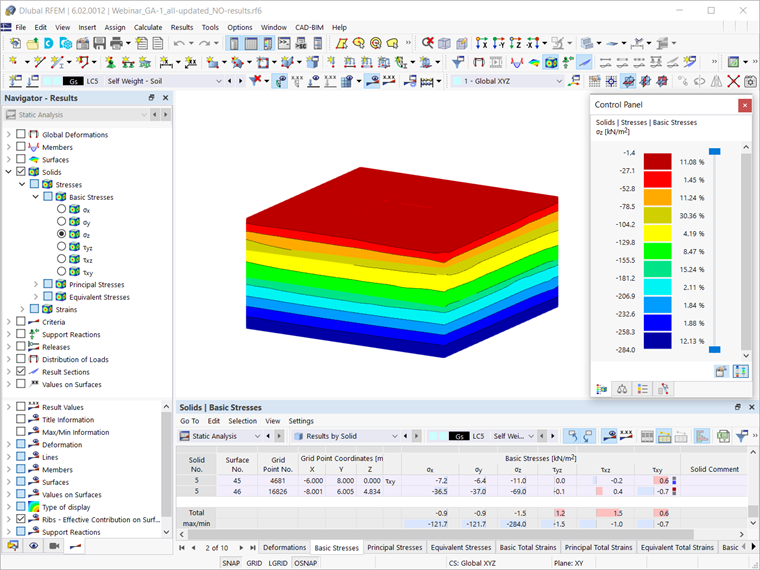

Таким образом, графическое отображение основных напряжений σz, возникающих в результате собственного веса грунта, появится в рабочем пространстве программы, так, как показано на рисунке 2. Эти результаты также доступны в табличной форме в таблице статического расчета.

Если вы хотите проверить граничные поверхности или, другими словами, проверить размеры грунтового массива, вы можете сравнить основные напряжения для начального состояния с напряжениями для главного сочетания нагрузок.

Для этого в раскрывающемся меню следует выбрать LC 1 и проверить напряжения в нижней поверхности грунта. В нашем примере разница между результатами для главного сочетания нагрузок (рисунок 3) и исходного состояния (рисунок 2) составляет не более 10%. Отсюда можно сделать вывод, что размеры грунтового массива обоснованы.

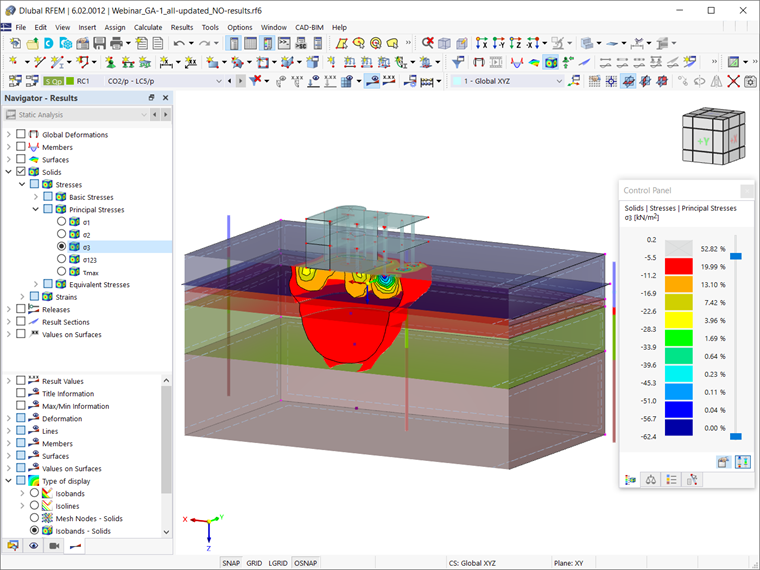

Затем вы можете проверить главные напряжения σ₃ для результирующего сочетания, в котором были исключены результаты исходного состояния. Таким образом, полученные напряжения - это исключительно напряжения главного сочетания нагрузок, или, если быть более точным, напряжения, возникающие от самой конструкции здания. Чтобы отобразить напряжения в грунтовом теле более подробно, вы можете создать плоскость отсечения, как показано на рисунке 4. Как видно на рисунке, напряжения в грунте расположены достаточно далеко от граничной поверхности.

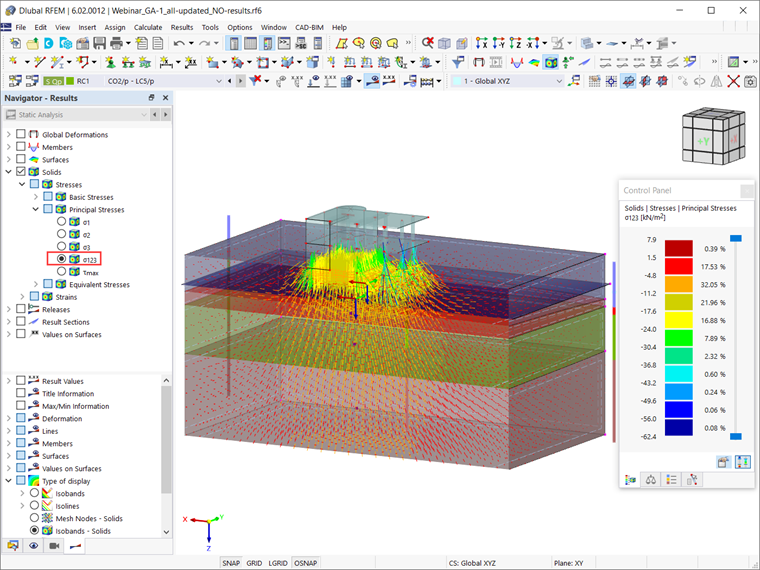

Вы также можете отобразить траектории напряжений в грунтовом теле, как показано на рисунке 5.

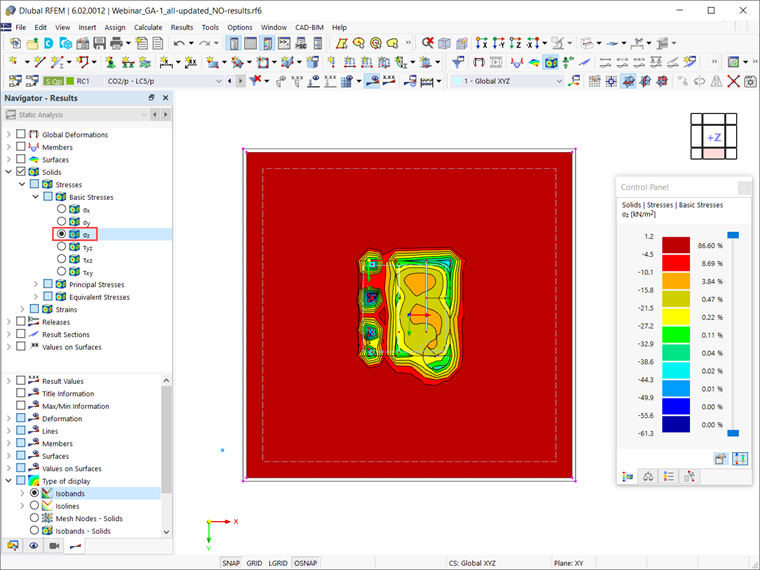

Еще один важный результат расчета - контактные напряжения, то есть напряжения на стыке плиты с поверхностями фундамента колонн с одной стороны, и грунтом - с другой. Для правильного отображения нужно выбрать «изополосы» в качестве вида изображения. Если вы установите вид в модели в направлении Z, то вы увидите контактное напряжение, так, как показано на рисунке 6.

Смещения

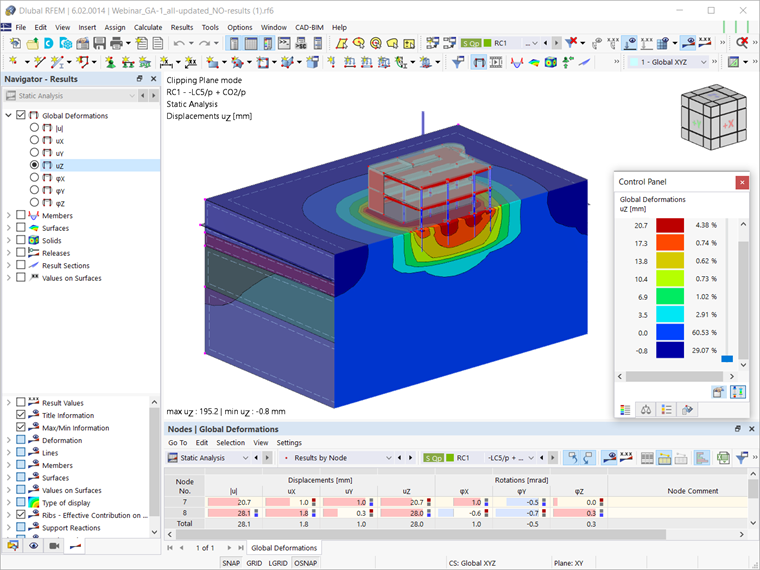

Результаты расчета содержат смещения конструкции из-за приложенных нагрузок. Они могут отображаться как в табличной, так и в графической форме. Для графического изображения вы должны выбрать общие деформации u_z в навигаторе результатов. Аналогичным способом, упомянутым выше, вы можете создать плоскость отсечения и более детально рассмотреть деформации. На рисунке 7 плоскость отсечения была задана как разрез по колоннам, что дает нам трехмерный вид смещений конструкции в грунте. Таким образом видно, что фундаментная плита имеет кривую осадки, которая влияет на фундаменты колонн, а также смежные фундаменты влияют на осадку друг друга.
