Il modo di fornire dati ottenuti da test sul campo nell'add-on e utilizzare le proprietà dei campioni di terreno per determinare i massivi di suolo di interesse è stato discusso nell'articolo della Knowledge Base "Creare un corpo di suolo da campioni di terreno in RFEM 6".

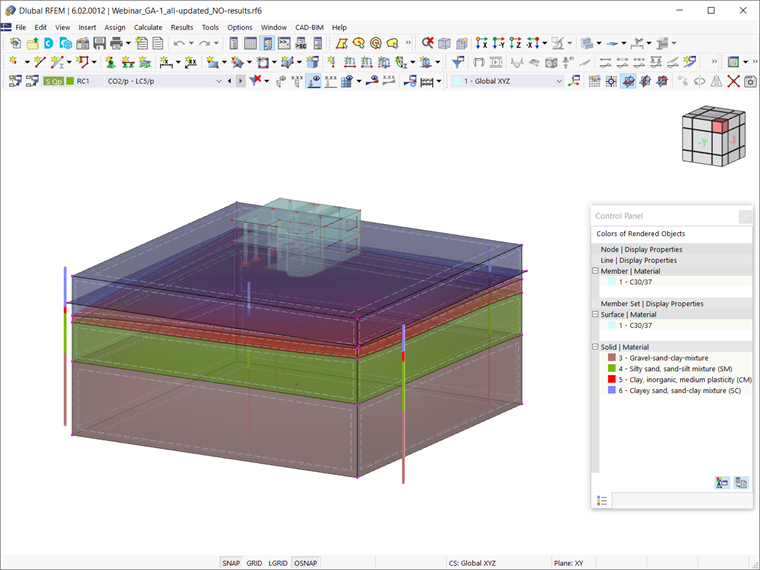

In modo simile, l'articolo della Knowledge Base "Analisi geotecnica in RFEM 6" mostra come creare casi di carico, combinazioni di carico e combinazioni di risultati, e come definire impostazioni e parametri di analisi. Pertanto, supponendo che la sovrastruttura sia stata modellata, il massiccio di suolo di interesse sia stato determinato (Immagine 1) e il calcolo sia stato avviato, questo testo discuterà i risultati dell'analisi e la loro visualizzazione grafica e tabellare nel programma RFEM 6.
- Kb | Creazione di corpi di terreno da campioni di terreno in RFEM 6
- Kb | Analisi geotecnica in RFEM 6
Tensioni
I primi risultati da considerare in questo articolo sono le tensioni di base in termini di stato iniziale; cioè, il peso proprio del suolo. Di conseguenza, il caso di carico “Peso proprio del suolo” è selezionato nel menu a tendina della barra degli strumenti, e le tensioni di base σz sono selezionate nel navigatore dei risultati.

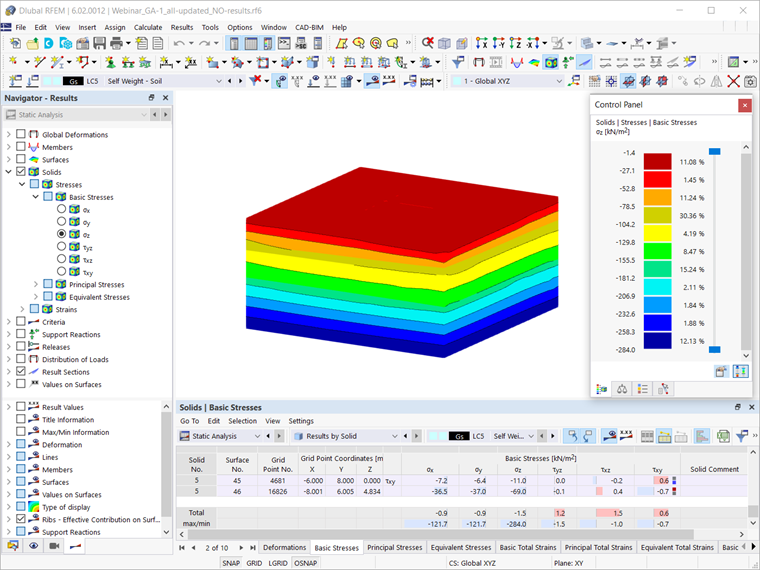

In questo modo, la visualizzazione grafica delle tensioni di base σz risultanti dal peso proprio del suolo è disponibile nello spazio di lavoro del programma, come mostrato nell'Immagine 2. Questi risultati sono disponibili anche in forma tabellare nella tabella di Analisi statica.
Se siete interessati a controllare le superfici di confine, o, in altre parole, verificare le dimensioni del massiccio di suolo, potete confrontare le tensioni di base per lo stato iniziale con quelle per la combinazione di carico principale.
A tale scopo, si dovrebbe selezionare LC 1 nel menu a tendina e controllare le tensioni nella superficie inferiore del terreno. In questo esempio, la differenza tra i risultati per la combinazione di carico principale (Immagine 3) e lo stato iniziale (Immagine 2) non supera il 10%. Pertanto, possiamo concludere che le dimensioni del massiccio di suolo sono sufficienti.

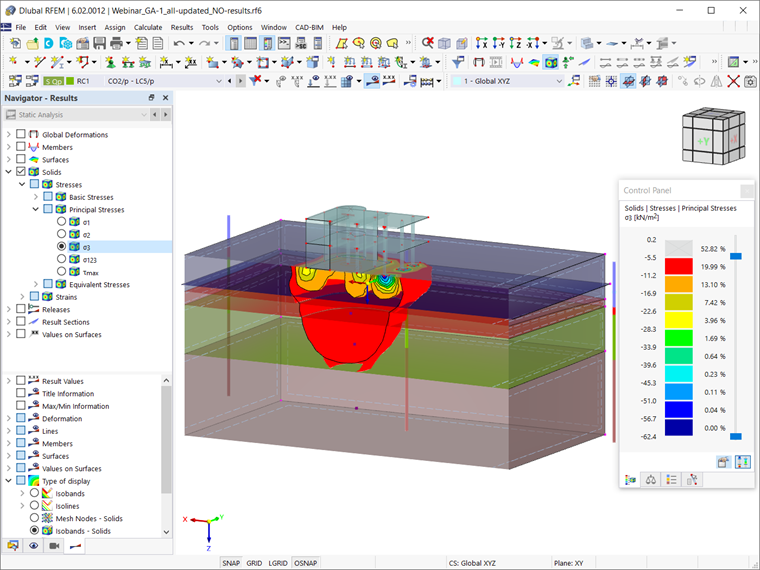

Successivamente, si possono controllare le tensioni principali σ3 per la combinazione di risultati in cui i risultati dello stato iniziale sono stati esclusi. Pertanto, le tensioni ottenute sono unicamente quelle dalla combinazione di carico principale, o per essere più specifici, le tensioni dovute alla costruzione dell'edificio stesso. Per vedere le tensioni nel solido di suolo in maggiore dettaglio, si può creare un piano di taglio come mostrato nell'Immagine 4. Come l'immagine mostra, le tensioni nel suolo sono sufficientemente lontane dalla superficie di confine.

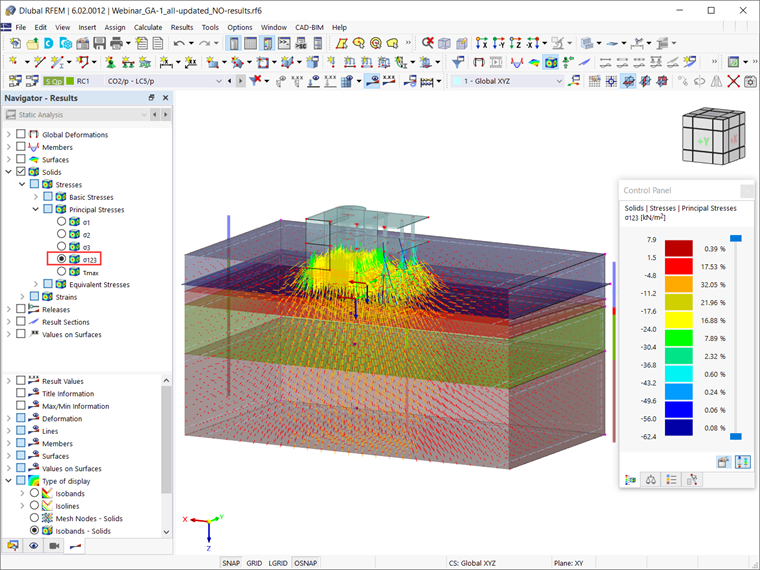

Potete anche visualizzare le traiettorie delle tensioni nel solido di suolo, come mostrato nell'Immagine 5.

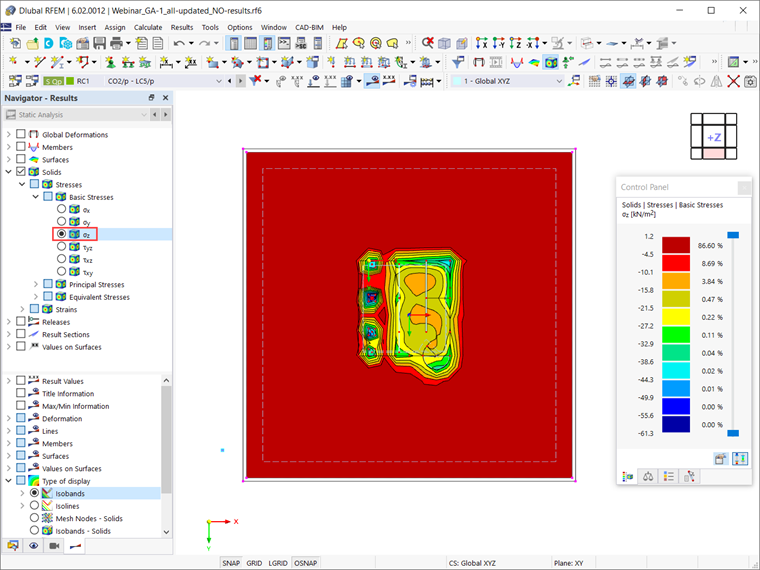

Un altro risultato importante dell'analisi sono le tensioni di contatto; cioè, le tensioni sul contatto tra la lastra e le superfici della fondazione delle colonne da una parte, e il suolo dall'altra. Per visualizzarle in modo corretto, selezionare “Isobande” come tipo di visualizzazione. Se impostate la vista del modello nella direzione Z, potete vedere la tensione di contatto come mostrato nell'Immagine 6.
Spostamenti

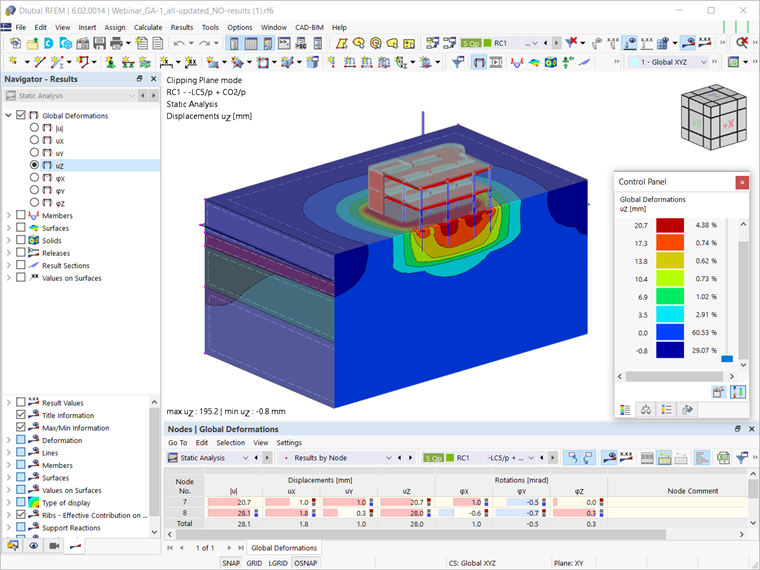

I risultati dell'analisi includono gli spostamenti della struttura a causa dei carichi applicati. Possono essere visualizzati sia in forma tabellare che grafica. Per quest'ultima, è necessario selezionare le deformazioni globali uz nel navigatore dei risultati. Allo stesso modo discusso in precedenza, potete creare un piano di taglio e avere una migliore visione delle deformazioni. Nell'Immagine 7, è stato definito un piano di taglio come taglio attraverso le colonne, che vi fornisce una vista tridimensionale degli spostamenti della struttura nel suolo. Così, potete vedere che la lastra di fondazione ha una curva di assestamento che influenza anche le fondazioni delle colonne, oltre al fatto che le fondazioni vicine si influenzano a vicenda negli assestamenti.
