Cet article technique explique comment fournir les données issues d'essai sur le terrain dans le module complémentaires et utiliser les propriétés des relevés de sol pour déterminer les massifs de sol pertinents.

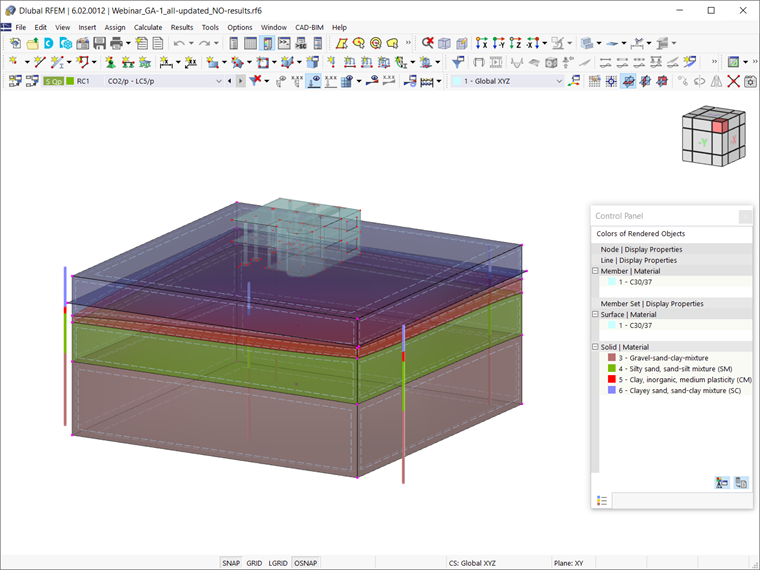

De même, cet article dédié à l'analyse géotechnique dans RFEM 6 explique comment créer des cas de charge, des combinaisons de charges et des combinaisons de résultats, et comment définir les paramètres d'analyse. Par conséquent, en supposant que la superstructure a été modélisée, le massif de sol concerné a été déterminé (Figure 1) et le calcul a été lancé, nous aborderons dans ce document les résultats de l'analyse et de leur affichage graphique et tabulaire dans le logiciel RFEM 6.
Contraintes
Les premiers résultats à considérer dans cet article sont les contraintes de base à l'état initial ; c'est-à-dire le poids propre du sol. Par conséquent, le cas de charge « poids propre du sol » est sélectionné dans le menu déroulant de la barre d'outils et les contraintes de base σz sont sélectionnées dans le Navigateur Résultats.

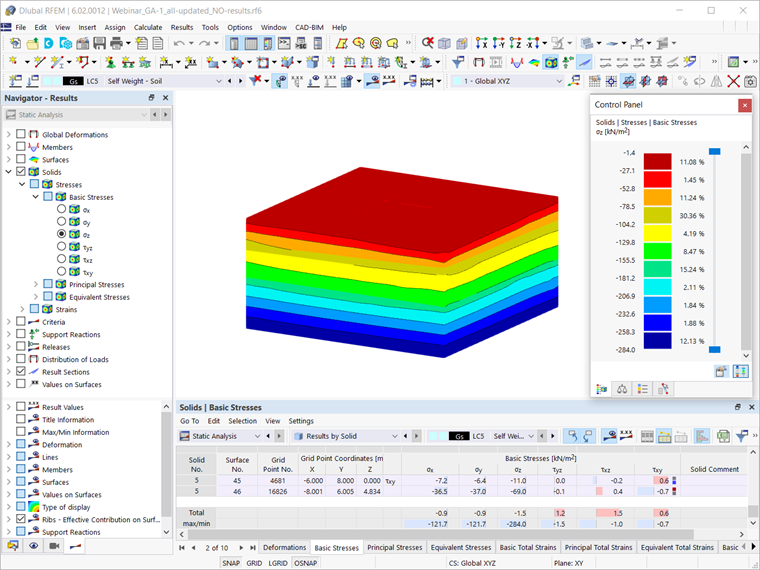

Ainsi, l'affichage graphique des contraintes de base σz résultant du poids propre du sol est disponible dans l'espace de travail du logiciel, comme le montre la Figure 2. Ces résultats sont également disponibles sous forme de tableau dans le tableau Analyse statique.
Si vous souhaitez contrôler les surfaces limites ou, en d'autres termes, vérifier les dimensions du massif de sol, vous pouvez comparer les contraintes de base pour l'état initial avec celles de la combinaison de charges principale.
Pour ce faire, vous devez sélectionner le CC 1 dans le menu déroulant et vérifier les contraintes dans la surface inférieure du sol. Dans cet exemple, la différence entre les résultats de la combinaison de charges principale (Figure 3) et l'état initial (Figure 2) n'est pas supérieure à 10 %. Nous pouvons donc conclure que les dimensions du massif de sol sont suffisantes.

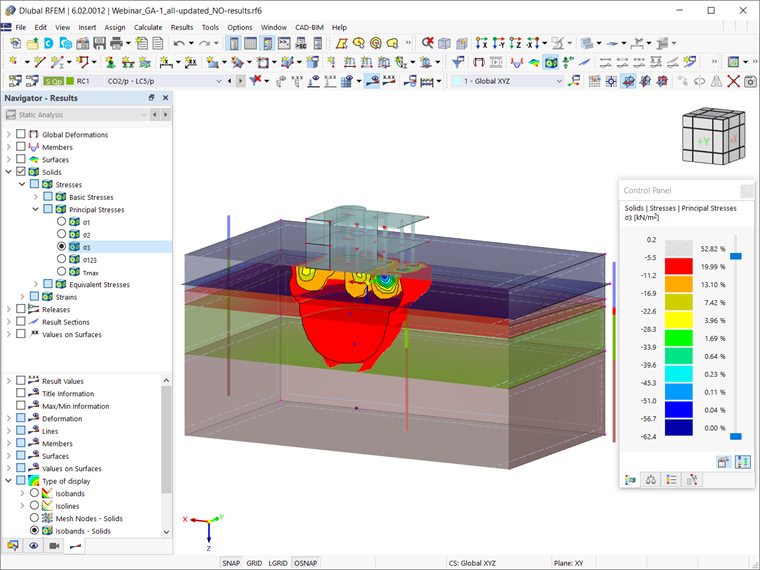

Vous pouvez ensuite vérifier les contraintes principales σ3 pour la combinaison de résultats dans laquelle les résultats de l'état initial ont été exclus. Ainsi, les contraintes obtenues sont uniquement celles de la combinaison de charges dominantes ou, pour être plus précis, les contraintes dues à la construction du bâtiment lui-même. Pour voir les contraintes dans le solide de sol plus en détail, vous pouvez créer un plan de coupe, comme le montre la Figure 4. Comme nous pouvons le voir dans l'image, les contraintes dans le sol sont suffisamment éloignées de la surface de contour.

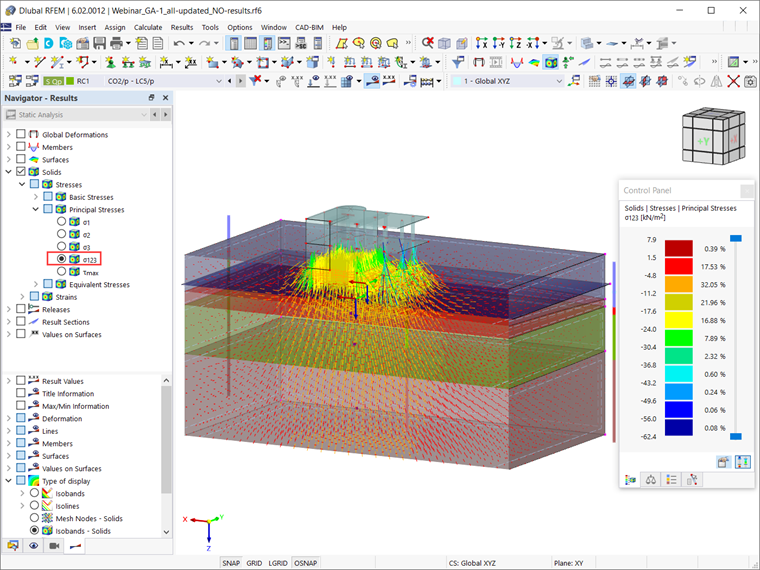

Vous pouvez également afficher les trajectoires des contraintes dans le solide de sol, comme le montre la Figure 5.

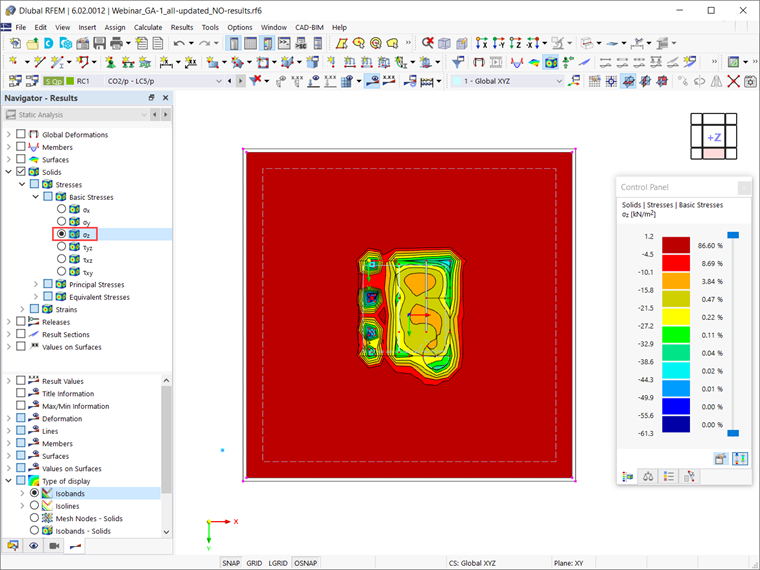

Les contraintes de contact sont un autre résultat important de l'analyse, c'est-à-dire les contraintes de contact entre la dalle et les surfaces de fondation des poteaux d'une part, et le sol d'autre part. Pour les afficher correctement, sélectionnez « Isobandes » comme type d'affichage. Si vous définissez la vue dans le modèle dans la direction Z, vous pouvez voir la contrainte de contact, comme le montre la Figure 6.
Déplacements

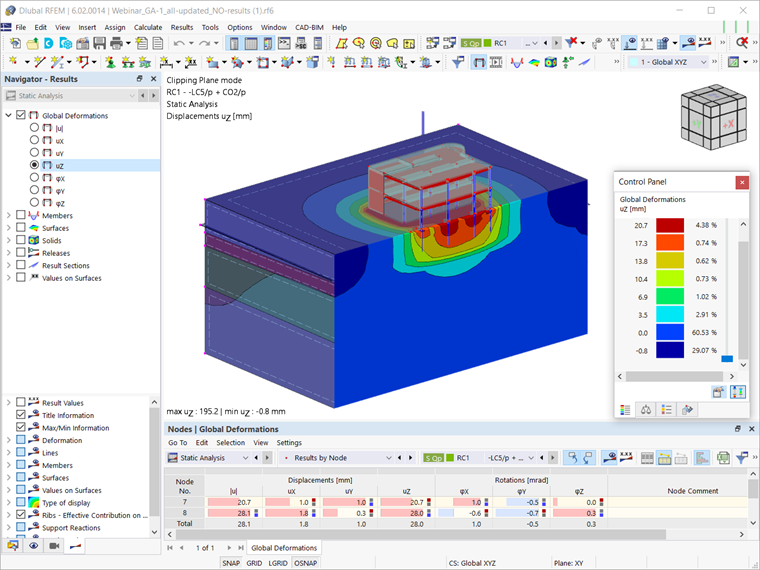

Les résultats de l'analyse incluent les déplacements de la structure dus aux charges appliquées. Ils peuvent être affichés sous forme de tableau ou de graphique. Pour ce dernier cas, vous devez sélectionner les déformations globales uz dans le navigateur Résultats. Comme nous l'avons vu précédemment, vous pouvez créer un plan de coupe afin d'avoir une meilleure vue sur les déformations. Dans la Figure 7, un plan de coupe a été défini comme une coupe à travers les poteaux, ce qui vous permet d'obtenir une vue en trois dimensions des déplacements de la structure dans le sol. Ainsi, vous pouvez voir que le radier a une courbe de tassement qui affecte également les fondations des poteaux et que les fondations voisines influencent les tassements les unes des autres.
