A forma de fornecer dados obtidos a partir testes de campo no módulo e utilizar as propriedades das amostras de solo para determinar os maciços de solo de interesse foi discutida no artigo da Base de dados de Conhecimento "Criar Corpo de Solo a partir das amostras de solo no RFEM 6".

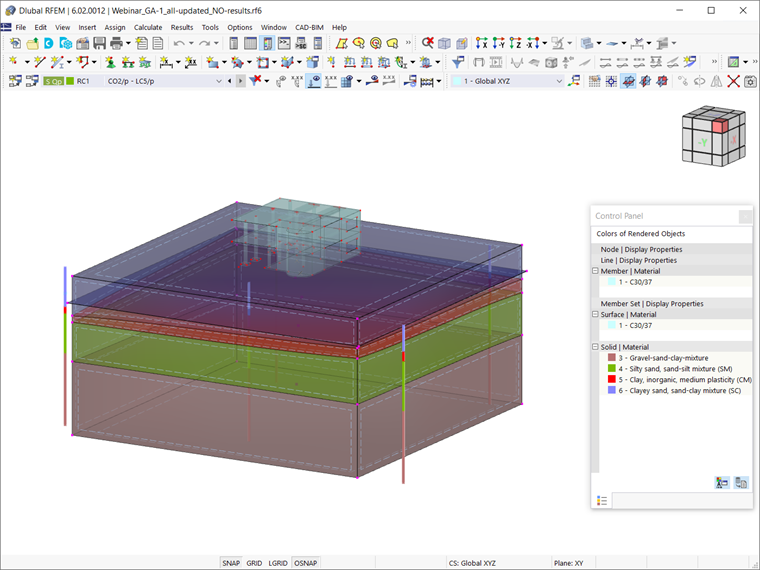

De forma semelhante, o artigo da Base de dados de Conhecimento "Análise Geotécnica no RFEM 6" mostra como criar casos de carga, combinações de carga e combinações de resultados, e como definir configurações e parâmetros de análise. Sendo assim, assumindo que a superestrutura foi modelada, o maciço de solo de interesse foi determinado (Imagem 1) e o cálculo foi iniciado, este texto discutirá os resultados da análise e sua exibição gráfica e tabular no programa RFEM 6.
- KB | Criação do corpo de solo a partir de amostras de solo no RFEM 6
- KB | Análise geotécnica no RFEM 6
Tensões
Os primeiros resultados a serem considerados neste artigo são as tensões básicas em termos do estado inicial; ou seja, o peso próprio do solo. Como resultado, é selecionado o caso de carga “Peso Próprio do Solo” no menu suspenso da barra de ferramentas, e as tensões básicas σz são selecionadas no navegador de Resultados.

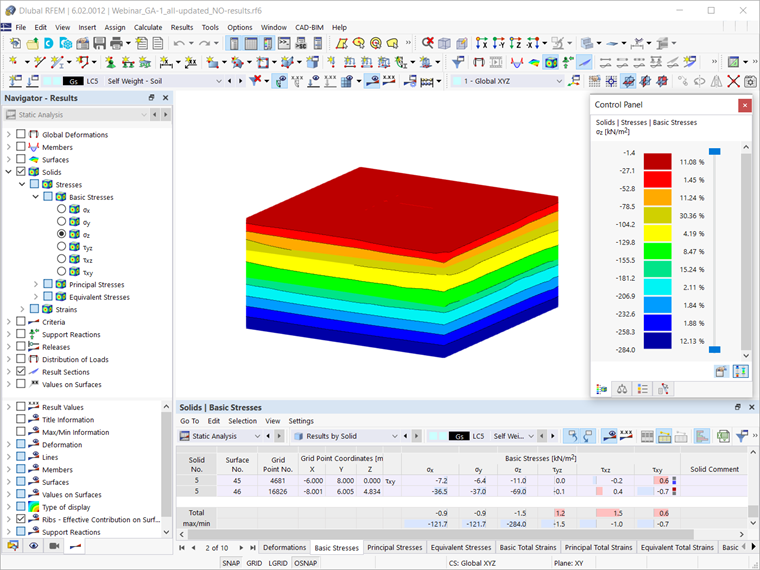

Dessa forma, a visualização gráfica das tensões básicas σz decorrentes do peso próprio do solo estão disponível no espaço de trabalho do programa, conforme apresentado na Imagem 2. Esses resultados também estão disponíveis em formato tabular na tabela de Análise Estática.
Se estiver interessado em controlar as superfícies de contorno, ou, por outras palavras, verificar as dimensões do maciço de solo, pode comparar as tensões básicas para o estado inicial com aquelas para a combinação de carga principal.
Para esse propósito, deve selecionar o CC 1 no menu suspenso e verificar as tensões na superfície inferior do solo. Neste exemplo, a diferença entre os resultados da combinação de carga principal (Imagem 3) e o estado inicial (Imagem 2) é de no máximo 10%. Desta forma, podemos concluir que as dimensões do maciço de solo são suficientes.

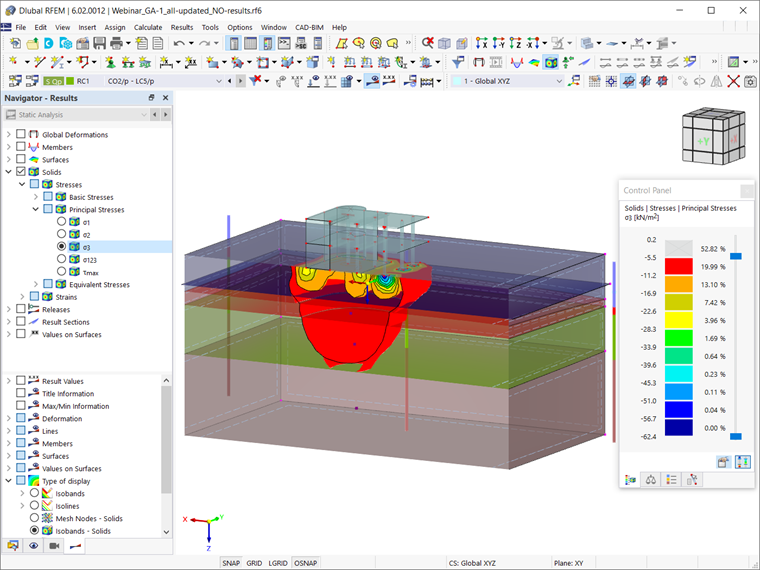

De seguida, é possível verificar as tensões principais σ3 para a combinação de resultados em que os resultados do estado inicial foram excluídos. Assim, as tensões obtidas são exclusivamente pertencentes à combinação de carga principal, ou para ser mais específico, as tensões devidas à construção do edifício em si. Para ver as tensões no sólido de solo com maior detalhe, pode criar um plano de corte, como apresentado na Imagem 4. Como a imagem mostra, as tensões no solo estão suficientemente distantes da superfície de contorno.

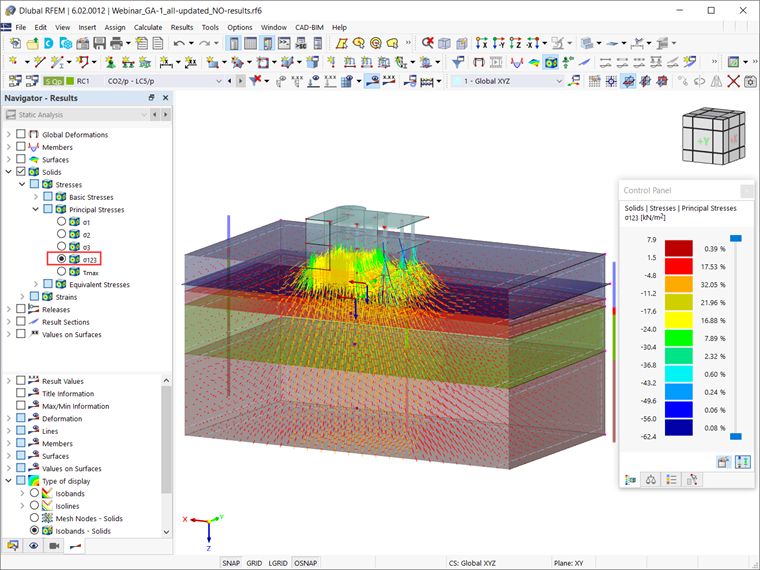

O utilizador também pode exibir as trajetórias das tensões no sólido do solo, como apresentado na Imagem 5.

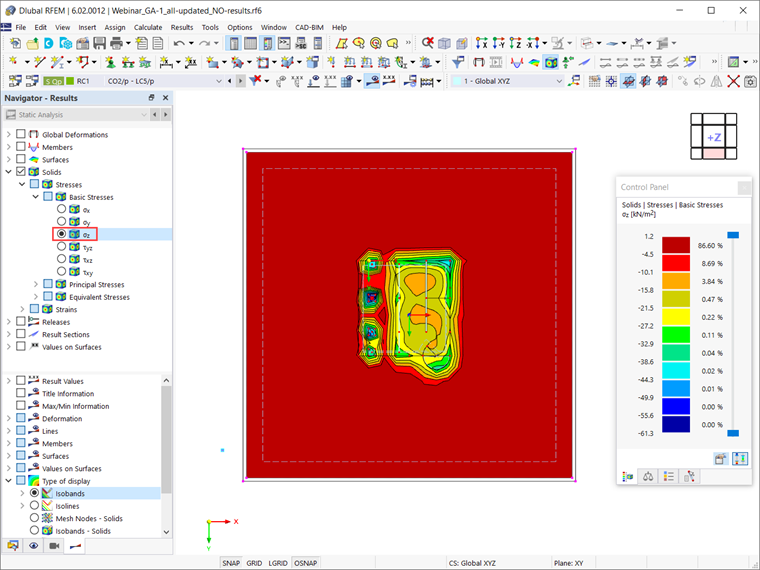

Outro resultado importante da análise são as tensões de contato; ou seja, as tensões no contato entre a laje e as superfícies das fundações dos pilares, por um lado, e o solo, por outro. Para exibi-las de maneira correta, selecione “Isobandas” como o tipo de visualização. Se definir a vista no modelo na direção Z, pode ver a tensão de contato como apresentado na Imagem 6.
Deslocamentos

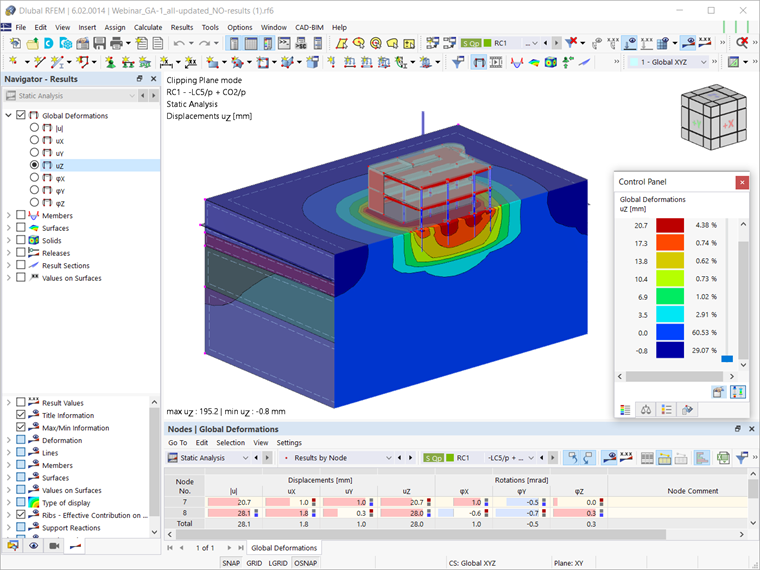

Os resultados da análise incluem os deslocamentos da estrutura devido às cargas aplicadas. Estes podem ser exibidos na forma de uma tabela ou de um gráfico. Para o último, deve selecionar as deformações globais uz no navegador de Resultados. Da mesma forma como discutido anteriormente, pode criar um plano de corte e ter uma melhor visualização das deformações. Na Imagem 7, foi definido um plano de corte através dos pilares, o que fornece uma visão tridimensional dos deslocamentos da estrutura no solo. Assim, pode ver que a laje de fundação tem uma curva de assentamento que também afeta as fundações dos pilares, assim como o fato de que fundações vizinhas influenciam os assentamentos umas das outras.
