Конфигурации стержней и поверхностей для расчета напряжения-деформации

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

Вы можете использовать надстройку «Анализ напряжений» в RFEM 6 и RSTAB 9 для выполнения общего анализа напряжений, с помощью которого вычисляются существующие напряжения и сравниваются с предельными напряжениями. Дополнение также позволяет определять деформации поверхностей и твердых тел, а также автоматически оптимизировать сечение или толщину, включая обновление измененных сечений или толщин поверхностей.

The Stress-Strain Analysis add-on is available for activation in the Base Data of the model (Image 1). После активации надстройки навигатор, таблицы и диалоговые окна расширяются новыми записями, которые полностью интегрированы в пользовательский интерфейс RFEM/RSTAB.

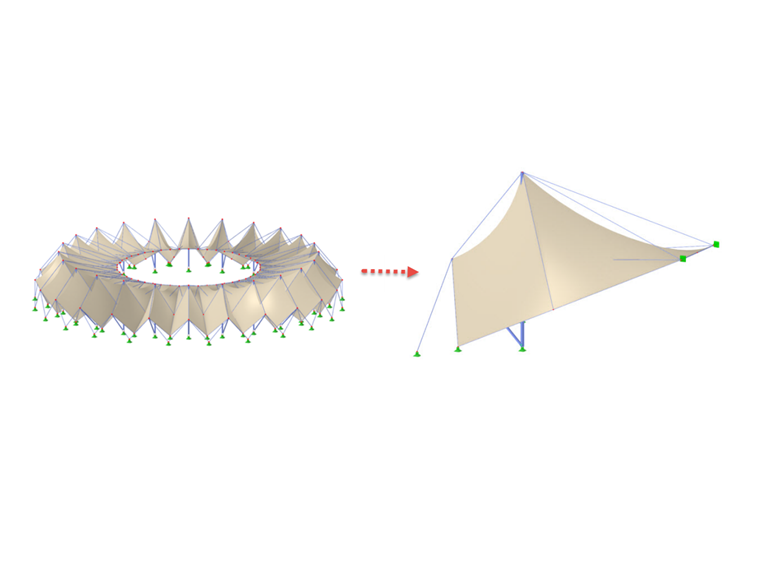

В этой статье будет показан практический пример того, как управлять входными данными для конфигураций стержней и поверхностей и выполнять анализ напряжений в RFEM 6. Расчет напряжения и деформации будет выполнен для сегмента кровли стадиона, сделанного из мембран, как показано на рисунке 2. Таким образом, вы можете проверить, соответствуют ли его элементы (которые были предварительно смоделированы в программе) проектным требованиям или их свойства должны быть изменены (например, в отношении сечения, материала, толщины и т. Д.).

Как уже упоминалось, объекты категории «Расчет напряжения-деформации» доступны как в навигаторе, так и в таблице для определения исходных данных для расчета. Таким образом, вы можете проверить проектируемые объекты, а также их материалы и сечения. В зависимости от выбранного объекта могут быть определены конкретные конфигурации, в которых вы можете указать предельные значения, а также другие варианты проектирования.

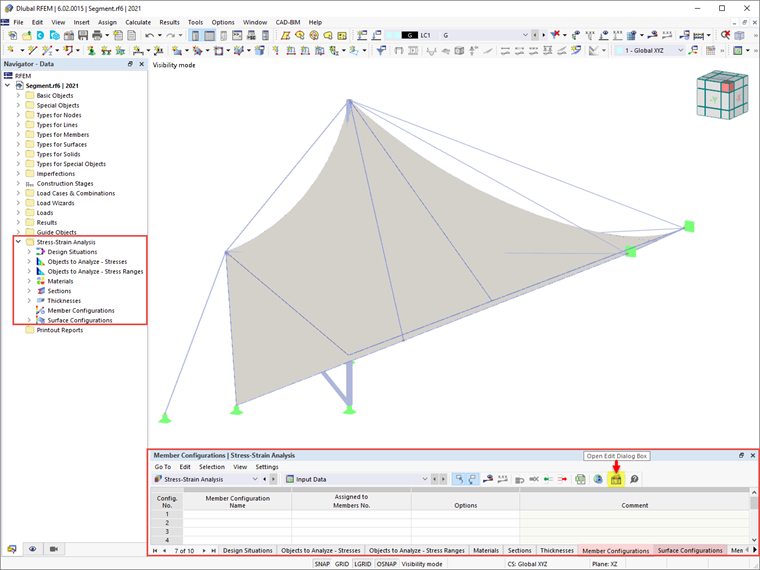

Поскольку эта модель состоит из стержней и поверхностей, в настройках расчета напряженно-деформированного состояния доступны определенные таблицы для каждого из этих типов объектов. Доступ к настройкам конфигурации можно получить с помощью значка 'Открыть диалоговое окно редактирования' (Изображение 3), где вы можете создавать различные типы для каждой проектной конфигурации и назначать соответствующую конфигурацию каждому объекту.

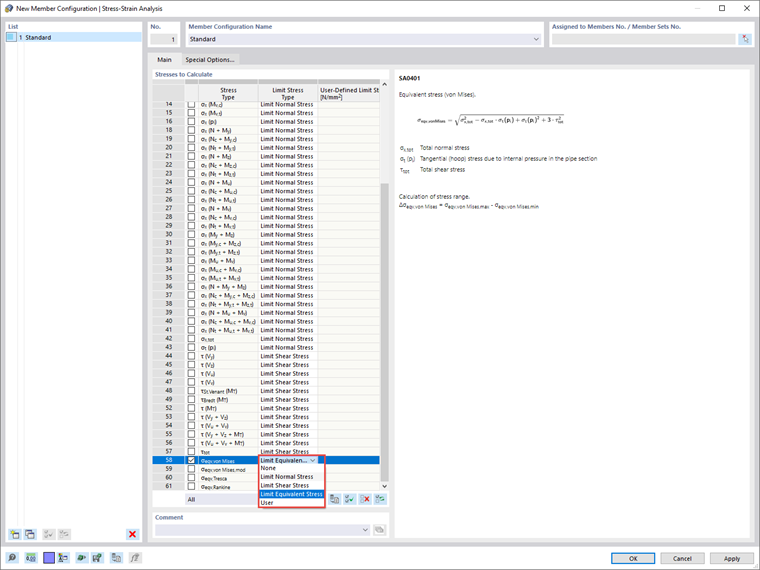

Во-первых, вы можете создать новую конфигурацию стержня на основе значений по умолчанию для выбранного стандарта проектирования. Для этого вы можете использовать кнопку ' New ', расположенную под списком, который показывает все конфигурации этого предельного состояния, доступные в модели. Поскольку никакая конфигурация еще не определена, этот список пуст (Изображение 4). Вы можете начать определение расчетной конфигурации на вкладке 'Main' диалогового окна, выбрав напряжения для расчета и указав предельные напряжения для сравнения. Например, вы можете выбрать между предельным нормальным напряжением, сдвигом или эквивалентным напряжением, а также указать определяемое пользователем предельное напряжение. В этом примере для расчета будет выбрано эквивалентное напряжение по Мизесу, и вы можете увидеть соответствующую формулу в правой части диалогового окна.

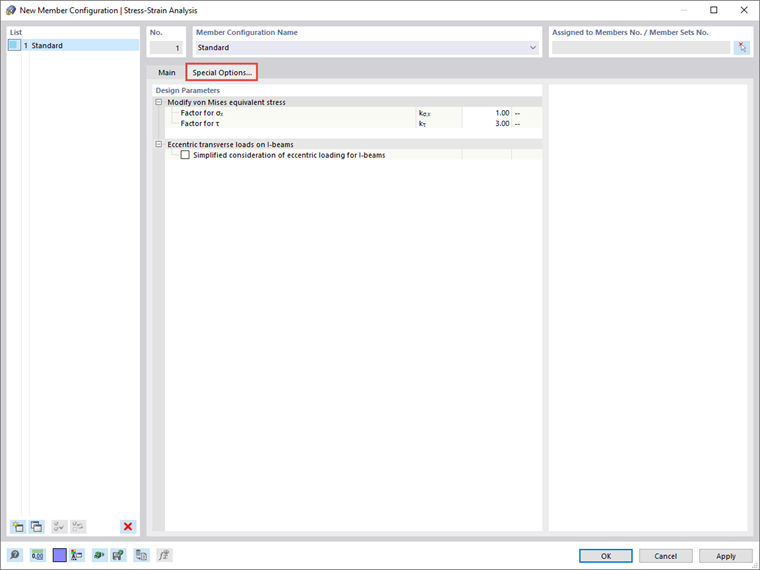

Другие параметры, относящиеся к дизайну, можно найти на вкладке ' Специальные параметры ', показанной на рисунке 5. Следовательно, вы можете изменить вес нормального и касательного напряжений в эквивалентном напряжении Мизеса, задав коэффициенты k σx и k τ соответственно. Если к верхнему поясу балок приложены поперечные нагрузки, то можно также учесть внецентренно действующие поперечные нагрузки для двутавровых сечений, с помощью которых изгибающий момент M полностью приложен к верху. фланец для каждого катаного или параметрического симметричного I сечения расчетного случая.

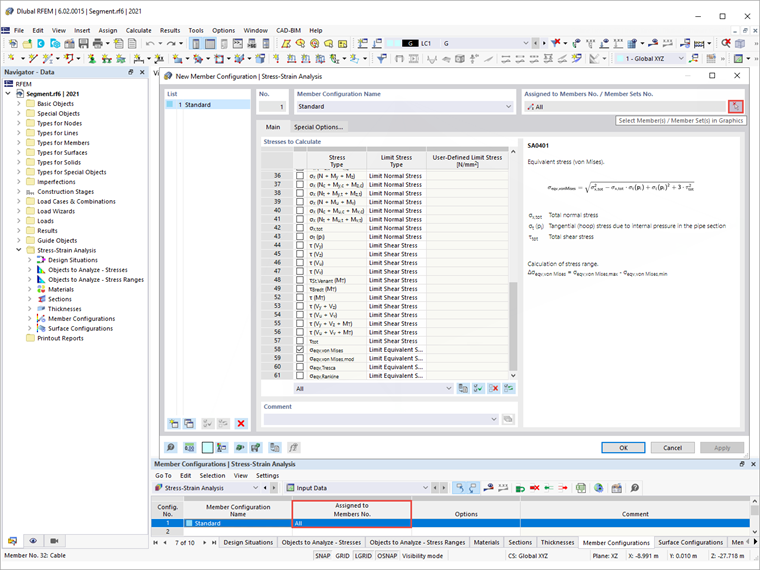

После того, как конфигурация определена, вы можете назначить ее соответствующим объектам с помощью кнопки 'Выбрать индивидуально' в диалоговом окне в правом верхнем углу или непосредственно в таблице ввода расчета напряжения-деформации для соответствующей конфигурации. (Изображение 6). Кроме того, вы можете создать несколько конфигураций и назначить их разным объектам. Спецификации в конфигурации применяются ко всем объектам, которым назначена эта конфигурация. Если проектируемому объекту не присвоена конфигурация, то для этого объекта проектирование не выполняется.

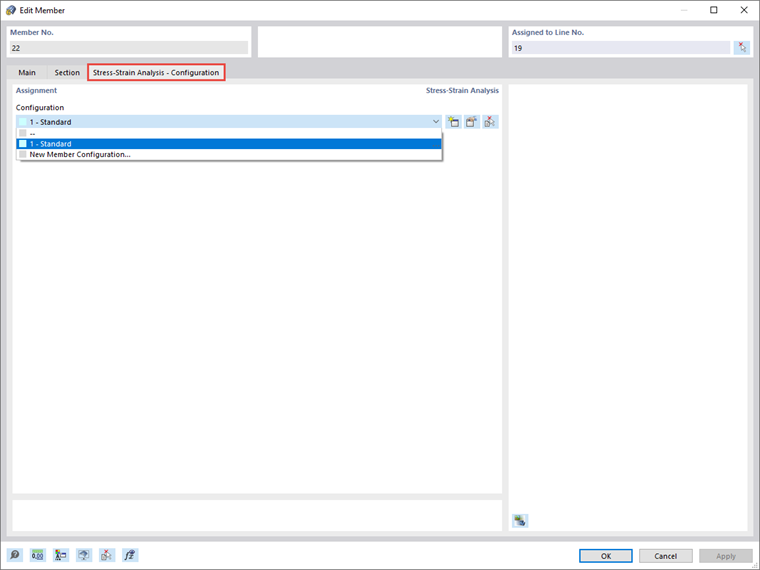

Конфигурации проекта также включаются в диалоговое окно редактирования отдельных стержней, как показано на рисунке 7. Назначение можно выполнить на вкладке «Конфигурации проекта» диалогового окна, где вы можете выбрать существующую конфигурацию из списка, использовать кнопку 'Создать' для создания новой конфигурации или использовать 'Множественный выбор Кнопка' для графического выбора другого объекта, из которого будет импортирована соответствующая конфигурация. Меню редактирования выбранной конфигурации можно открыть с помощью кнопки ' Изменить '.

Таким же образом можно определить конфигурации поверхностей с помощью таблицы «Анализ напряжений и деформаций» или диалогового окна редактирования конкретных поверхностей. Вы можете выбрать напряжения для расчета и указать предельные напряжения, как показано на рисунке 8. Чтобы указать определяемое пользователем предельное напряжение, выберите тип предельного напряжения ' Пользовательский '. Это активирует ' определяемое пользователем предельное напряжение ', где вы можете определить интересующие значения.

Другие параметры анализа напряженно-деформированного состояния будут определены в следующих статьях базы знаний. Тем не менее, если вы выполните расчет с указанными выше конфигурациями стержней и поверхностей, вы получите результаты, как показано на рисунке 9.

Результаты доступны как в графической, так и в табличной форме. Вы можете выбрать конкретные результаты, которые будут отображаться в навигаторе результатов, тогда как подробные результаты для стержней и поверхностей можно найти в таблице «Расчет напряжения-деформации». Таким образом, вы можете проверить, соответствуют ли элементы проектным требованиям или их нужно отредактировать с точки зрения сечения, материала, толщины и т. Д.

Автор

Irena Kirova, M.Sc.

Irena Kirova, M.Sc.

Маркетинг и поддержка клиентов

Г -жа Кирова отвечает за создание технических статей и оказывает техническую поддержку клиентам Dlubal.

Ключевые слова

Напряжений-деформаций Конфигурации дизайна Стержни Поверхности
