Статья вдохновлена наблюдением по этой теме господина Пинкавы:
В сейсмостойком строительстве понимание и смягчение воздействия сейсмических сил на конструкции является первостепенным. Спектр реакций на проектное решение (DRS) — графическое представление того, как разные конструкции реагируют на сейсмическое движение грунта, служит основой для понимания и количественной оценки воздействия сейсмических сил на конструкции. DRS остается незаменимым при оценке сейсмических нагрузок, от самых простых до самых сложных методов анализа. Универсальное применение DRS гарантирует, что инженеры могут оценить, как конструкции реагируют на сейсмические события, обеспечивая проектирование, соответствующее стандартам безопасности, устойчивости и соответствия нормам.
Что такое спектр реакций на проектное решение?
Спектр реакций на проектное решение представляет собой пиковый структурный ответ — ускорение, скорость или смещение — вызванный движением грунта, нанесенный на график в зависимости от периода собственных колебаний конструкции. Он охватывает сейсмическую нагрузку и зависит от ключевых факторов, таких как:
- Структурное демпфирование: Скорость, с которой энергия рассеивается во время движения.
- Характеристики движения грунта: Сейсмическая интенсивность, частотное содержание и продолжительность.
- Тип почвы: Эффекты, зависящие от участка, которые усиливают движение.
Адаптивность DRS к этим факторам делает его применимым ко многим разным типам зданий в различных местах с различными рисками землетрясений. Таким образом, он помогает инженерам преобразовывать сложные данные о землетрясениях в четкие, практические руководства для проектирования конструкций, способных безопасно справляться с этими силами.
Почему спектр реакций на проектное решение является важным?
1. Стандартизированный ввод для сейсмического проектирования DRS предоставляет постоянное представление о сейсмических силах, обеспечивая единообразие в структурном анализе и соответствие строительным нормам в проектах.
2. Применимость к методам сейсмического анализа Будь то подход линейный или нелинейный, статический или динамический, DRS служит основой для количественной оценки сейсмической нагрузки. Эта универсальность будет более подробно исследована в следующих разделах.
3. Соответствие нормам Коды сейсмического проектирования, такие как Еврокод 8, ASCE 7 и IS 1893, требуют использования спектров проектирования для того, чтобы конструкции были спроектированы для выдерживания сейсмических сил.

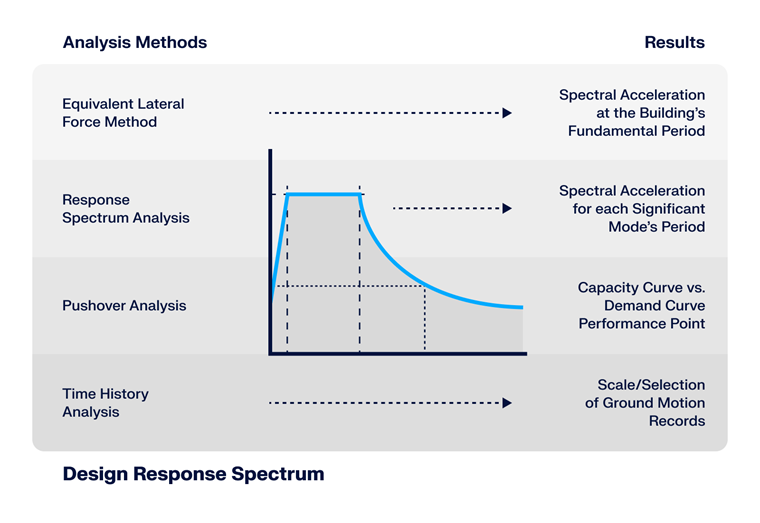

Роль спектра реакций на проектное решение в методах сейсмического анализа

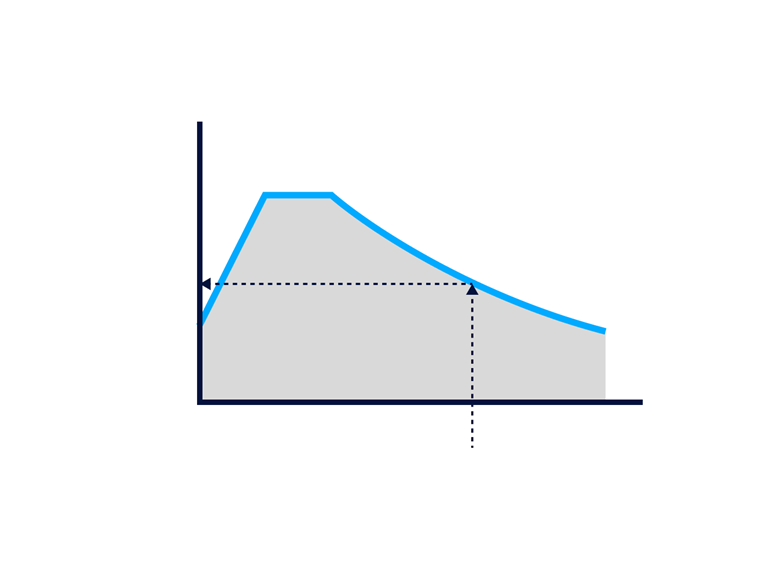

1. Метод эквивалентной горизонтальной силы (ELF)
Как обсуждалось в предыдущих статьях базы знаний (перечисленных в конце), метод ELF учитывает только основную форму колебаний и распределяет базовый сдвиг по конструкции соответственно. DRS используется для определения спектрального ускорения на основном периоде здания, которое затем используется для расчета силы основного сдвига.

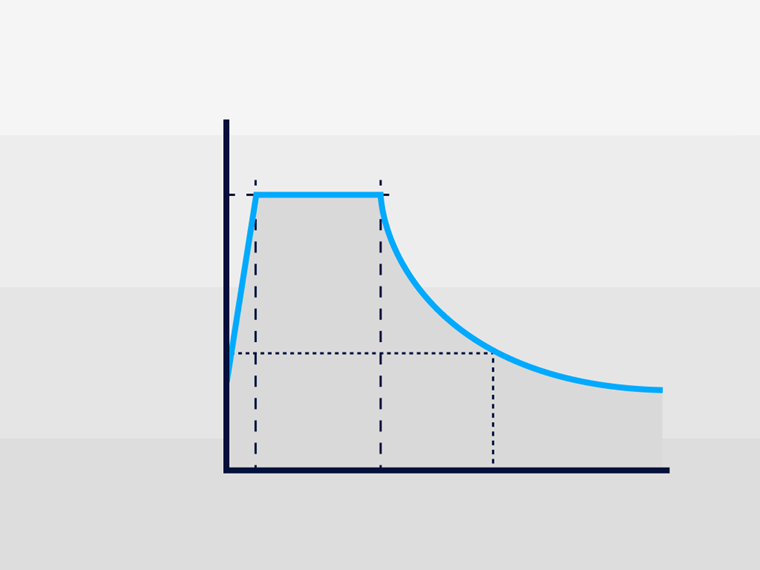

2. Мультимодальный спектральный анализ
Этот метод расширяет подход ELF, учитывая несколько форм колебаний, что делает его более точным для сложных конструкций. DRS определяет спектральное ускорение для каждого значительного периода колебаний, обеспечивая всестороннюю оценку сейсмической реакции.
3. Нелинейный статический анализ (Pushover)
Используемый в проектировании на основе производительности здания, анализ Pushover оценивает структурную способность при увеличивающихся сейсмических нагрузках. Результатом является кривая емкости, показывающая взаимосвязь между силой и смещением. Наложение кривой нагрузки, полученной из DRS, позволяет инженерам определить точку производительности, представляющую ожидаемое смещение во время предполагаемого сейсмического события. Это сравнение устраняет разрыв между сейсмической нагрузкой и структурной способностью.

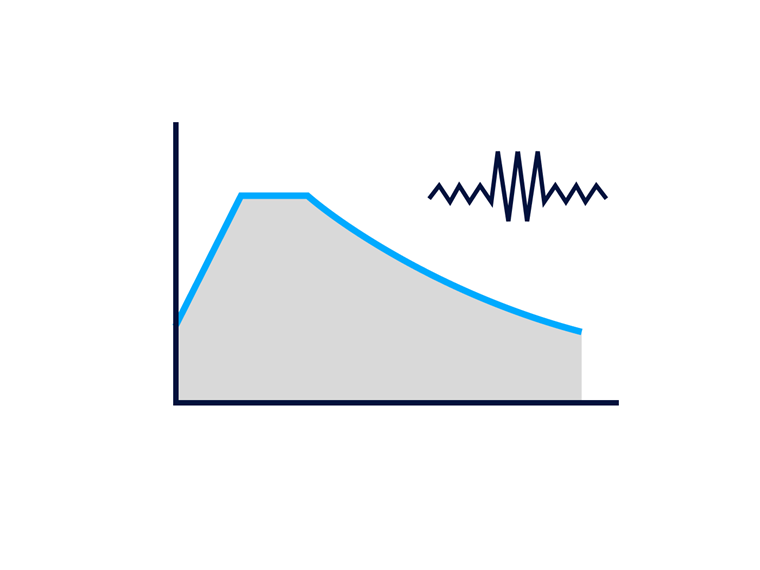

4. Анализ истории времени
Анализ истории времени, самый сложный метод сейсмического анализа, моделирует реакцию конструкции на реальные записи движения грунта. Чтобы обеспечить, что применяемый сейсмический ввод отражает угрозы землетрясений на уровне проектирования, акселорогаммы (записи движения грунта) должны быть масштабированы или выбраны для соответствия спектру реакций на проектное решение. Этот процесс гарантирует, что зависимое от времени поведение конструкции соответствует требованиям нормативной сейсмической нагрузки.
Заключение
Спектр реакций на проектное решение является основой сейсмостойкого проектирования, предоставляя стандартизированную и универсальную платформу для анализа сейсмических эффектов. Его важность превосходит аналитическую сложность, гарантируя, что каждый метод, будь то базовый или продвинутый, остается основанным на зафиксированной сейсмической нагрузке. От определения сил сдвига в базовых статических методах до масштабирования акселограмм в динамическом анализе, DRS обеспечивает надежность и устойчивость сейсмического проектирования. Эта универсальность закрепляет его роль в качестве незаменимого инструмента для инженеров, работающих над защитой конструкций от землетрясений.
