El artículo está inspirado en una observación sobre este tema por el Sr. Pinkawa:
En la ingeniería sísmica, comprender y mitigar el impacto de las fuerzas sísmicas en las estructuras es primordial. El Espectro de Respuesta de Diseño (ERD) —una representación gráfica de cómo las diferentes estructuras responden al movimiento sísmico del suelo— sirve como la piedra angular para comprender y cuantificar los efectos de las fuerzas sísmicas en las estructuras. El ERD sigue siendo indispensable en la evaluación de demandas sísmicas, desde los métodos de análisis más simples hasta los más complejos. La aplicación universal del ERD asegura que los ingenieros puedan evaluar cómo responden las estructuras a los eventos sísmicos, permitiendo diseños que cumplen con estándares de seguridad, resiliencia y cumplimiento normativo.
¿Qué es el Espectro de Respuesta de Diseño?

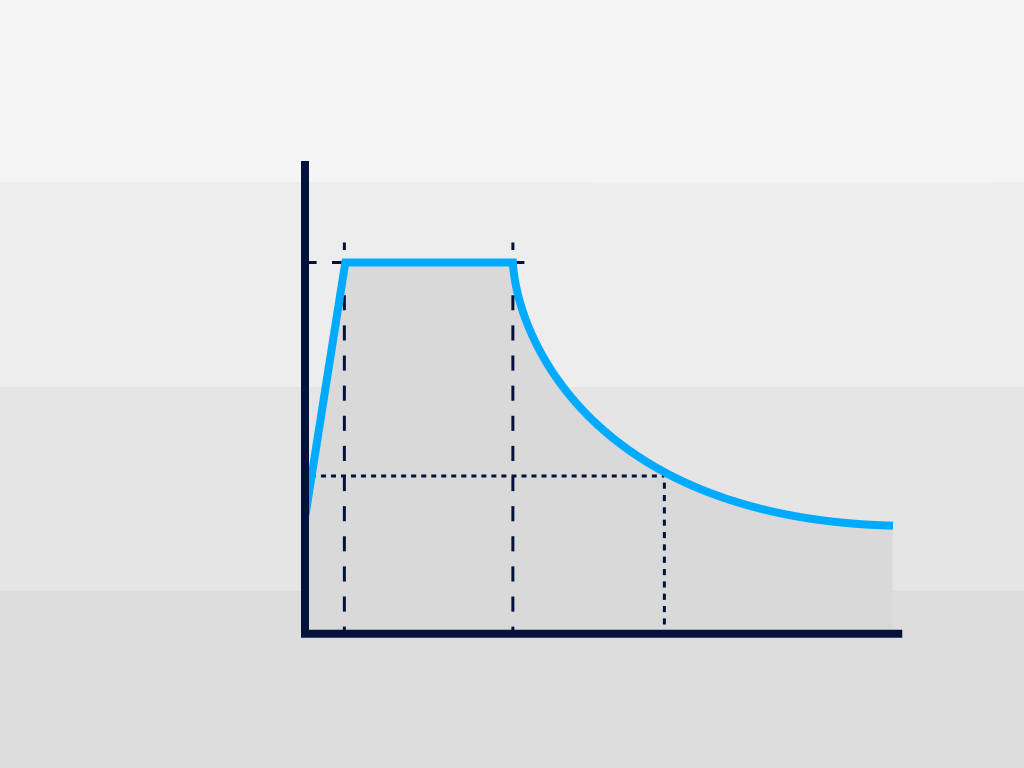

Un Espectro de Respuesta de Diseño representa la respuesta estructural máxima—aceleración, velocidad o desplazamiento—debido al movimiento del suelo, trazado en función del período de vibración natural de la estructura. Encapsula la demanda sísmica y está influenciado por factores clave como:
- Amortiguamiento Estructural: La tasa a la que la energía se disipa durante el movimiento.
- Características del Movimiento Sísmico: Intensidad sísmica, contenido de frecuencia y duración.
- Tipo de Suelo: Efectos específicos del sitio que amplifican el movimiento.
La adaptabilidad del ERD a estos factores lo hace aplicable a muchos tipos diferentes de edificios en varias ubicaciones con riesgos sísmicos variables. Por lo tanto, ayuda a los ingenieros a convertir datos sísmicos complejos en directrices claras y prácticas para diseñar estructuras que puedan manejar esas fuerzas de manera segura.
¿Por qué es esencial el Espectro de Respuesta de Diseño?
1. Entrada Estandarizada para el Diseño Sísmico
El ERD proporciona una representación coherente de las fuerzas sísmicas, asegurando uniformidad en el análisis estructural y cumplimiento con los códigos de construcción en todos los proyectos.
2. Aplicabilidad en Métodos de Análisis Sísmico
Ya sea que el enfoque sea lineal o no lineal, estático o dinámico, el ERD sirve como base para cuantificar la demanda sísmica. Esta versatilidad se explorará más adelante en las secciones siguientes.
3. Cumplimiento con Códigos
Los códigos de diseño sísmico, como el Eurocódigo 8, ASCE 7, y el IS 1893, exigen el uso de espectros de diseño para asegurar que las estructuras estén diseñadas para soportar fuerzas sísmicas.

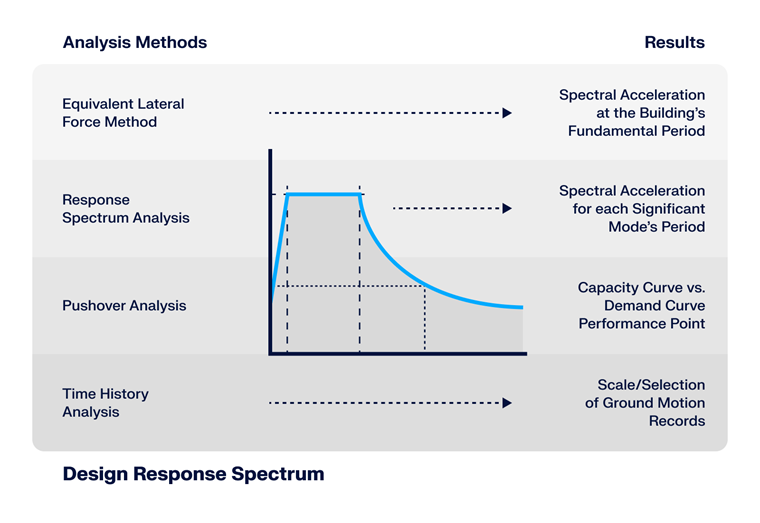

Papel del Espectro de Respuesta de Diseño en Métodos de Análisis Sísmico
1. Método de Fuerza Lateral Equivalente (ELF)

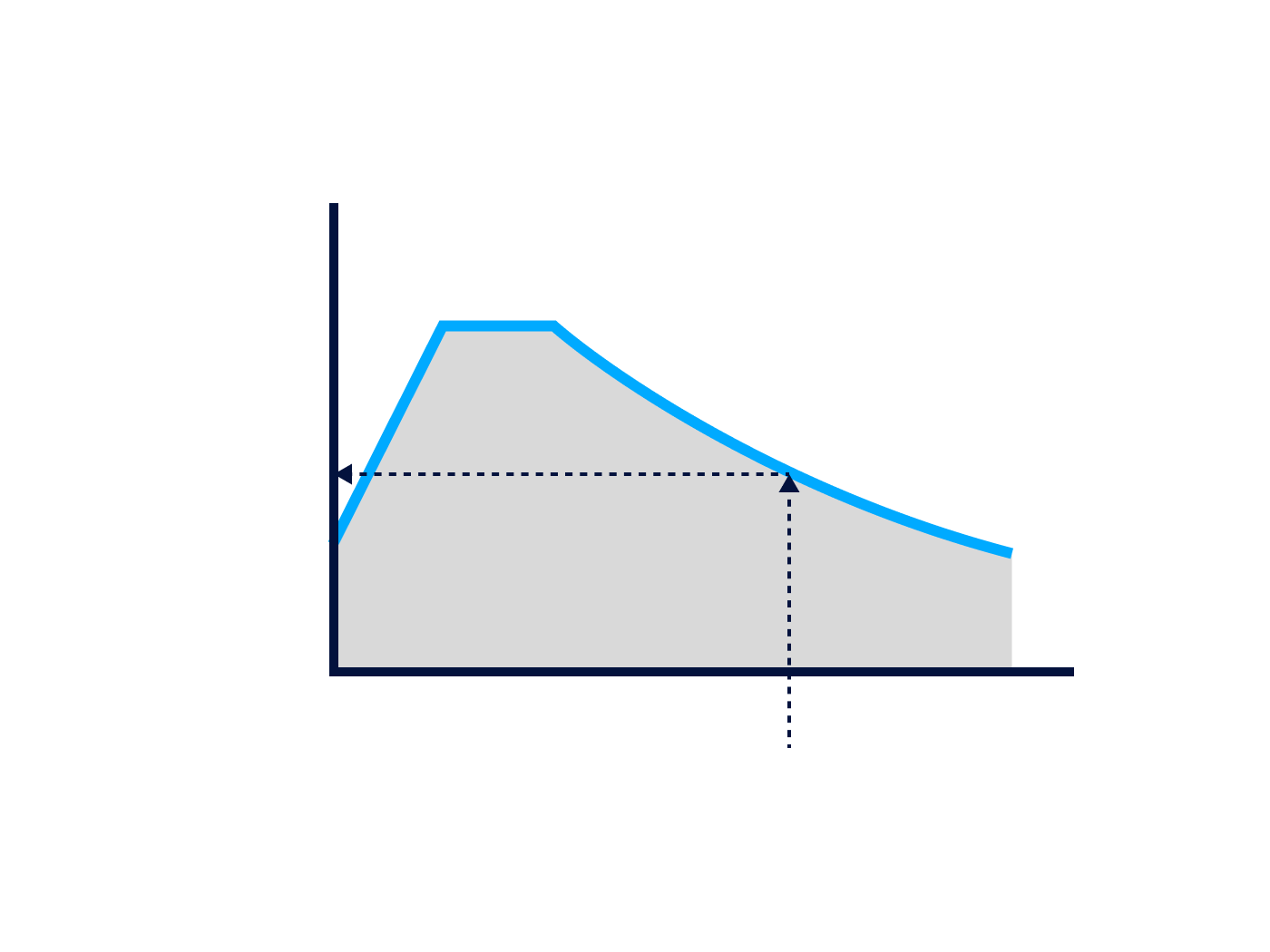

Como se discutió en artículos anteriores de la Base de Conocimiento (listados al final), el método ELF considera solo la forma modal fundamental y distribuye la fuerza cortante basal a lo largo de la estructura en consecuencia. El ERD sirve para determinar la aceleración espectral en el período fundamental del edificio, que luego se utiliza para calcular la fuerza cortante basal.
2. Análisis de Espectro de Respuesta Multimodal
Este método extiende el enfoque ELF al considerar múltiples modos de vibración, haciéndolo más preciso para estructuras complejas. El ERD determina la aceleración espectral para el período de cada modo significativo, asegurando una evaluación integral de la respuesta sísmica.
3. Análisis Estático No Lineal (Pushover)
Usado en el diseño sísmico basado en desempeño, el análisis pushover evalúa la capacidad estructural bajo cargas sísmicas crecientes. El resultado es una curva de capacidad, que muestra la relación fuerza-desplazamiento. Al superponer esto con una curva de demanda, derivada del ERD, los ingenieros determinan el punto de desempeño que representa el desplazamiento esperado durante un evento sísmico dado. Esta comparación cierra la brecha entre la demanda sísmica y la capacidad estructural.
4. Análisis de Historia Temporal

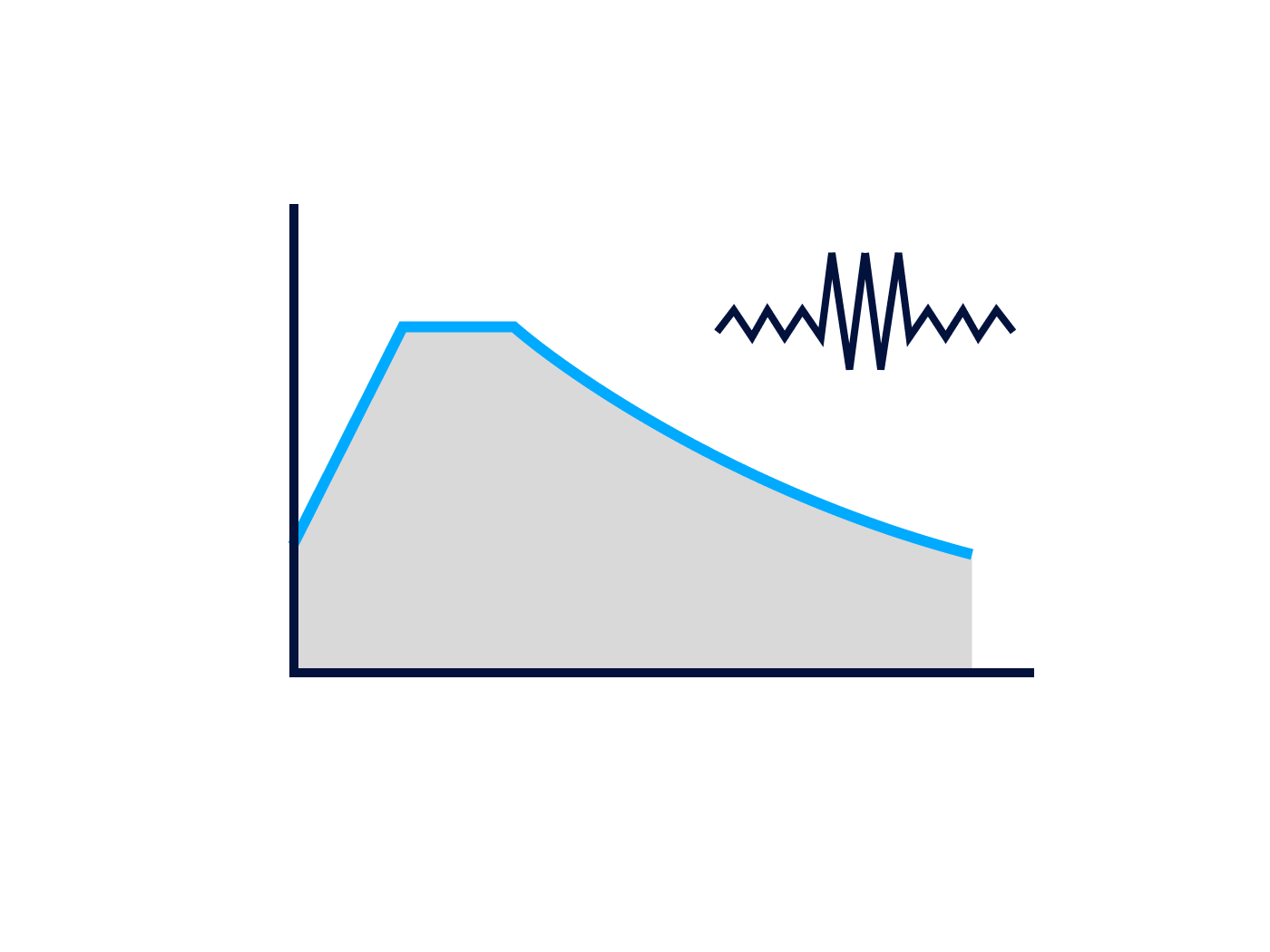

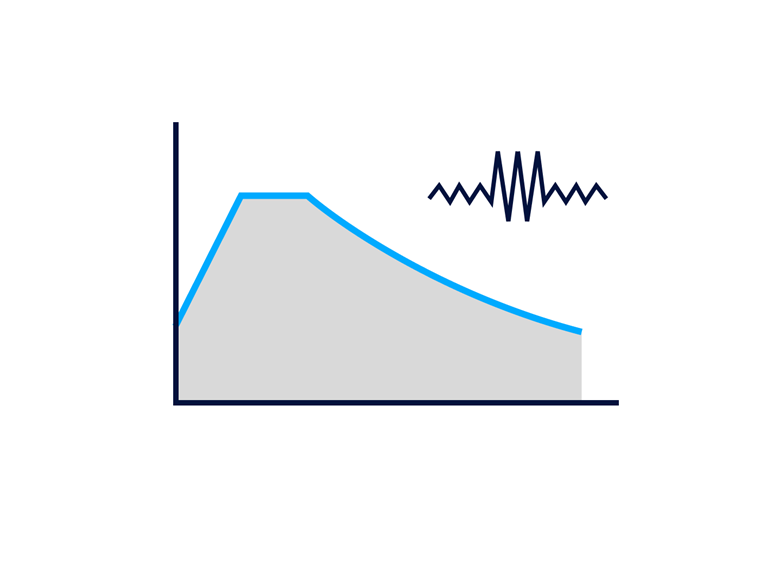

El análisis de historia temporal, el método de análisis sísmico más sofisticado, simula la respuesta de una estructura a registros reales de movimiento del suelo. Para asegurar que la entrada sísmica aplicada refleje los peligros de diseño a nivel de terremoto, los acelerogramas (registros de movimiento del suelo) deben ser escalados o seleccionados para coincidir con el Espectro de Respuesta de Diseño. Este proceso asegura que el comportamiento estructural dependiente del tiempo se alinee con la demanda sísmica regulatoria.
Conclusión
El Espectro de Respuesta de Diseño es la columna vertebral de la ingeniería sísmica, proporcionando un marco estandarizado y versátil para analizar los efectos sísmicos. Su importancia trasciende la complejidad analítica, asegurando que cada método—ya sea básico o avanzado—permanezca fundamentado en la demanda sísmica codificada. Desde determinar las fuerzas cortantes basales en los métodos estáticos más simples hasta escalar acelerogramas en análisis dinámicos, el ERD asegura que el diseño sísmico sea tanto confiable como resiliente. Esta universalidad cimenta su papel como una herramienta indispensable para los ingenieros que trabajan para proteger las estructuras contra los terremotos.
