O artigo é inspirado por uma observação sobre este tema do Sr. Pinkawa:
Na engenharia sísmica, compreender e mitigar o impacto das forças sísmicas nas estruturas é fundamental. O Espectro de Resposta de Cálculo (DRS)—uma representação gráfica de como diferentes estruturas respondem ao movimento sísmico do solo—serve como o pilar para entender e quantificar os efeitos das forças sísmicas nas estruturas. O DRS continua a ser indispensável na avaliação das solicitações sísmicas, desde os métodos de análise mais simples até os mais complexos. A aplicação universal do DRS garante que os engenheiros possam avaliar como as estruturas respondem a eventos sísmicos, possibilitando projetos que atendam aos padrões de segurança, resiliência e conformidade com as normas.
O que é o espectro de resposta de cálculo?
Um espectro de resposta de cálculo representa a resposta estrutural máxima—aceleração, velocidade ou deslocamento—devido ao movimento do solo, representada como uma função do período natural de vibração da estrutura. O espetro representa a solicitação sísmica e é influenciado por fatores chave como:
- Amortecimento Estrutural: A taxa na qual a energia se dissipa durante o movimento.
- Características do Movimento do Solo: Intensidade sísmica, conteúdo de frequência, e duração.
- Tipo de Solo: Efeitos específicos do local que amplificam o movimento.
A adaptabilidade do DRS a esses fatores torna-o aplicável a muitos tipos diferentes de edifícios em diversos locais com riscos sísmicos variados. Assim, o DRS ajuda os engenheiros a transformar dados sísmicos complexos em diretrizes claras e práticas para dimensionar estruturas que possam lidar de forma segura com essas forças.
Por que o espectro de resposta de cálculo é essencial?
1. Entrada padronizada para o dimensionamento sísmico
O DRS providencia uma representação consistente das forças sísmicas, garantindo uniformidade na análise estrutural e cumpre as normas de construção entre projetos.
2. Aplicabilidade em métodos de análise sísmica
Seja a abordagem linear ou não linear, estática ou dinâmica, o DRS serve como a base para quantificar a solicitação sísmica. Esta versatilidade será explorada nas seções seguintes.
3. Conformidade com as normas
As normas de dimensionamento sísmico como o Eurocódigo 8, ASCE 7, e IS 1893 exigem o uso de espectros de cálculo para garantir que as estruturas sejam dimensionadas de forma a suportar forças sísmicas.

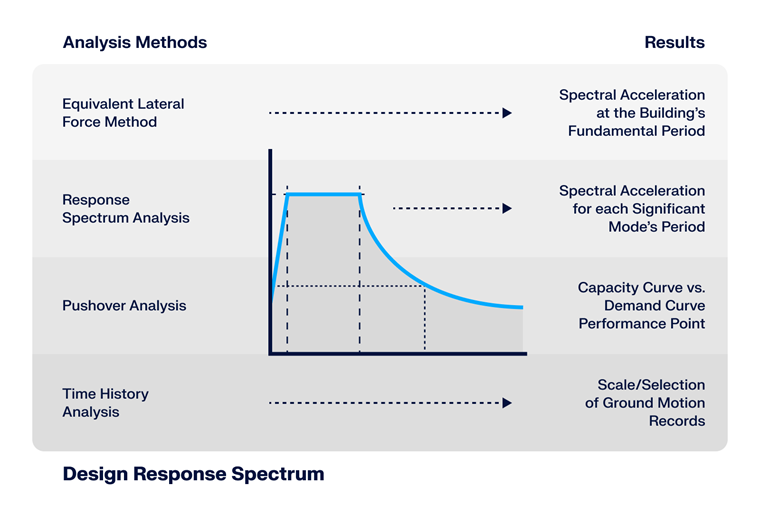

Papel do espectro de resposta de cálculo nos métodos de análise sísmica
1. Método de força lateral equivalente (ELF)

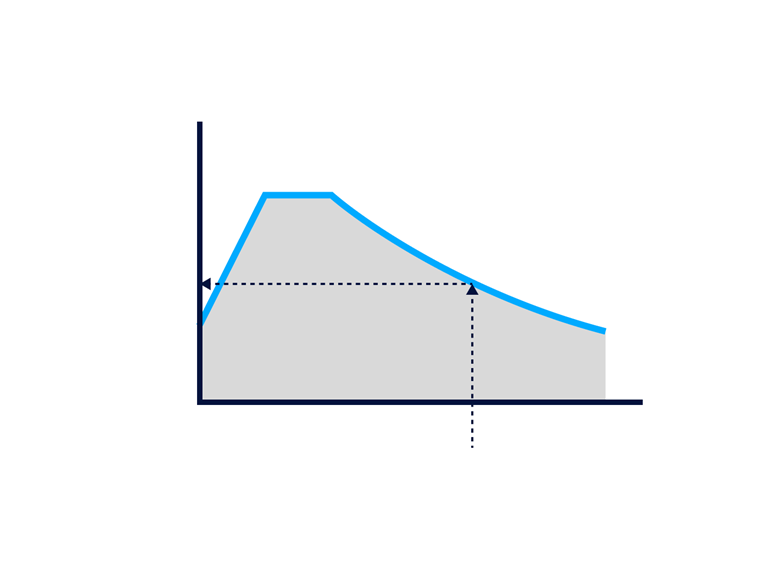

Como discutido em artigos anteriores da Base de dados de Conhecimento (listados no final), o método ELF considera apenas a forma própria fundamental e distribui a base de corte através da estrutura de forma correspondente. O DRS serve para determinar a aceleração espectral no período fundamental do edifício, que é depois utilizado para calcular a força de corte na base.
2. Análise espectral de resposta multimodal
Este método estende a abordagem ELF considerando múltiplos modos de vibração, tornando-o mais preciso para estruturas complexas. O DRS determina a aceleração espectral para o período de cada modo significativo, garantindo uma avaliação abrangente da resposta sísmica.
3. Análise estática não linear (Pushover)
Utilizada no dimensionamento sísmico baseado no desempenho, a análise pushover avalia a capacidade estrutural sob cargas sísmicas crescentes. O resultado é uma curva de capacidade, mostrando a relação força-deslocamento. Ao sobrepor isto com uma curva de solicitação, derivada do DRS, os engenheiros determinam o ponto de desempenho que representa o deslocamento esperado durante um determinado evento sísmico. Esta comparação preenche a lacuna entre solicitação sísmica e capacidade estrutural.
4. Análise de história temporal

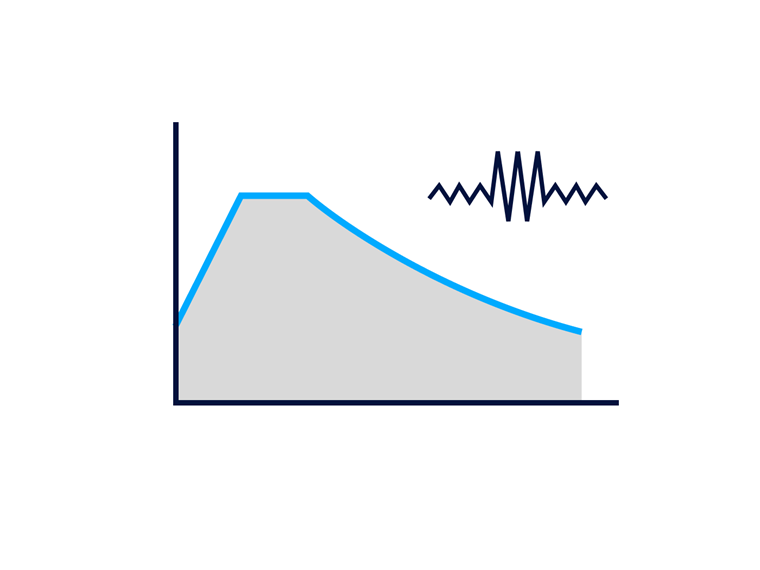

A análise de história temporal, o método de análise sísmica mais sofisticado, simula a resposta de uma estrutura a registros reais de movimento do solo. Para garantir que a entrada sísmica aplicada reflete o dimensionamento-nível de perigos de sismos, acelerogramas (registros de movimento do solo) devem ser escalados ou selecionados para corresponder ao Espectro de Resposta de Cálculo. Este processo garante que o comportamento estrutural dependente do tempo se encontra alinhado com a solicitação sísmica regulamentar.
Conclusão
O Espectro de Resposta de Cálculo é a espinha dorsal da engenharia sísmica, fornecendo uma estrutura padronizada e versátil para analisar os efeitos sísmicos. A sua importância transcende a complexidade analítica, garantindo que cada método—seja ele básico ou avançado—permaneça fundamentado na solicitação sísmica codificada. Desde a determinação de forças de corte na base nos métodos estáticos mais simples até a escala de acelerogramas em análises dinâmicas, o DRS garante que o projeto sísmico seja tanto confiável quanto resiliente. Esta universalidade cimenta o seu papel como uma ferramenta indispensável para engenheiros que trabalham para proteger estruturas contra terremotos.
