Artykuł jest inspirowany obserwacją na ten temat przez pana Pinkawę:
W inżynierii trzęsień ziemi zrozumienie i łagodzenie wpływu sił sejsmicznych na konstrukcje jest kluczowe. Spektrum odpowiedzi projektowej (DRS) — graficzne przedstawienie, jak różne konstrukcje reagują na ruchy gruntu — służy jako fundament dla zrozumienia i kwantyfikacji efektów sił sejsmicznych na konstrukcje. DRS pozostaje niezbędne w ocenie wymagań sejsmicznych, od najprostszego do najbardziej skomplikowanego podejścia analitycznego. Uniwersalne zastosowanie DRS zapewnia inżynierom możliwość oceny, jak konstrukcje reagują na zdarzenia sejsmiczne, umożliwiając projektowanie spełniające standardy bezpieczeństwa, odporności i zgodności z przepisami.
Co to jest Spektrum Odpowiedzi Projektowej?

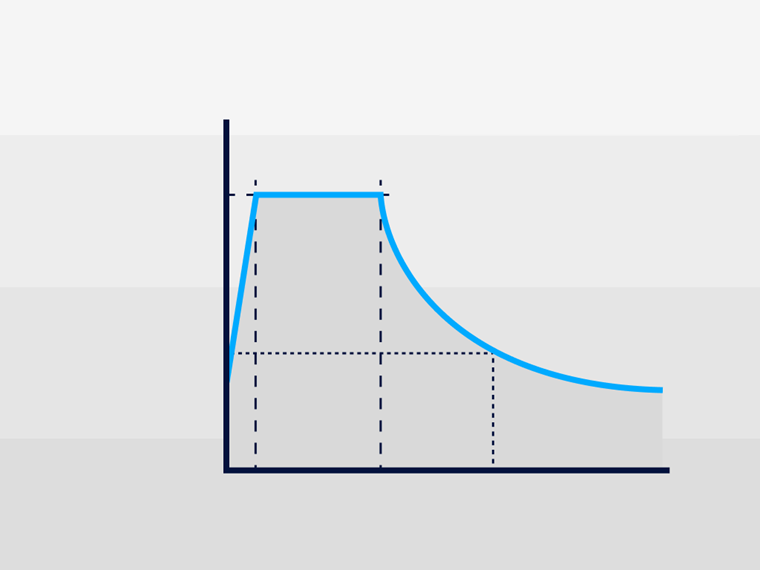

Spektrum odpowiedzi projektowej przedstawia szczytową odpowiedź strukturalną — przyspieszenie, prędkość lub przemieszczenie — spowodowaną ruchami gruntu, wykreślaną jako funkcja okresu naturalnych drgań konstrukcji. Pojmuje ona zapotrzebowanie sejsmiczne i jest uzależniona od kluczowych czynników takich jak:
- Tłumienie strukturalne: Szybkość, z jaką energia jest rozpraszana podczas ruchu.
- Charakterystyki ruchów gruntu: Intensywność sejsmiczna, zawartość częstotliwości i czas trwania.
- Rodzaj podłoża: Efekty specyficzne dla lokalizacji, które wzmacniają ruchy.
Dostosowywalność DRS do tych czynników umożliwia jego zastosowanie do wielu różnych typów budynków w różnych lokalizacjach o zróżnicowanym ryzyku sejsmicznym. Tym samym pomaga inżynierom przekształcić złożone dane sejsmiczne w jasne, praktyczne wytyczne dotyczące projektowania konstrukcji, które mogą z nimi bezpiecznie poradzić sobie.
Dlaczego Spektrum Odpowiedzi Projektowej jest istotne?
1. Standaryzowane dane wejściowe dla projektowania sejsmicznego
DRS dostarcza spójne przedstawienie sił sejsmicznych, zapewniając jednolitość analizy konstrukcyjnej i zgodność z przepisami budowlanymi w projektach.
2. Zdolność adaptacji w różnych metodach analizy sejsmicznej
Niezależnie czy podejście jest liniowe czy nieliniowe, statyczne czy dynamiczne, DRS służy jako fundament do kwantyfikacji zapotrzebowania sejsmicznego. Ta wszechstronność zostanie bardziej szczegółowo omówiona w kolejnych sekcjach.
3. Zgodność z przepisami
Kody projektowania sejsmicznego, takie jak Eurokod 8, ASCE 7 i IS 1893, nakazują zastosowanie widm projektowych w celu zapewnienia, że konstrukcje są projektowane tak, aby wytrzymały siły sejsmiczne.

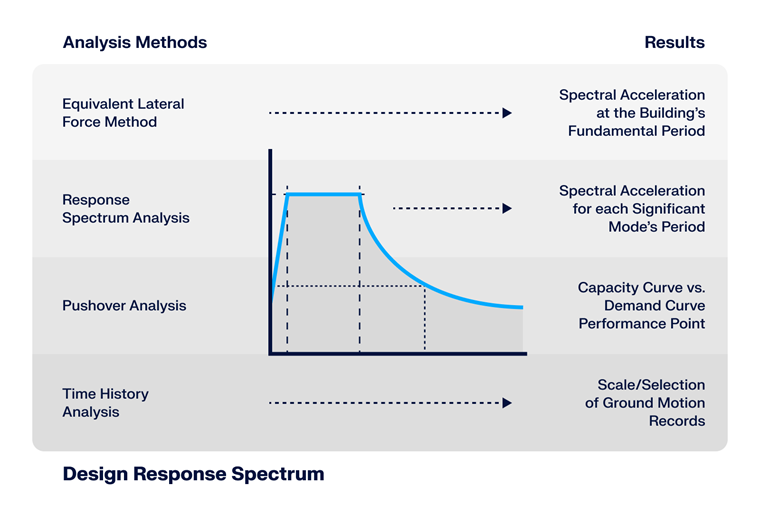

Rola Spektrum Odpowiedzi Projektowej w metodach analizy sejsmicznej

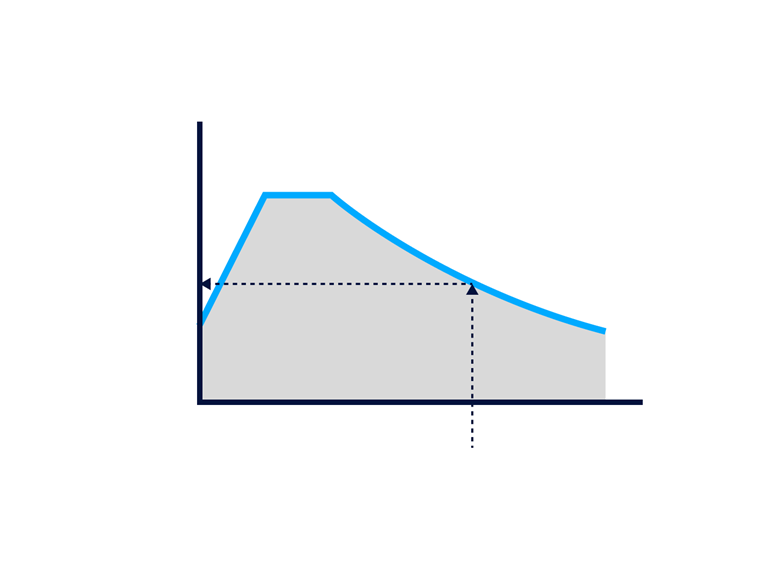

1. Metoda równoważnej siły poziomej (ELF)
Jak omówiono w poprzednich artykułach bazy wiedzy (wymienionych na końcu), metoda ELF uwzględnia tylko podstawowy kształt trybów drgań i odpowiednio rozkłada siłę ścinającą u podstawy w konstrukcji. DRS służy do określenia przyspieszenia spektralnego w podstawowym okresie budynku, które jest następnie używane do obliczania siły ścinającej u podstawy.
2. Multimodalna analiza widmowa odpowiedzi
Ta metoda rozszerza podejście ELF, uwzględniając wiele trybów drgań, co zwiększa dokładność dla złożonych konstrukcji. DRS określa przyspieszenie spektralne dla każdego znaczącego okresu trybu, zapewniając kompleksową ocenę odpowiedzi sejsmicznej.
3. Nieliniowa analiza statyczna (metoda Pushover)
Używana w projektowaniu sejsmicznym opartym na wydajności, analiza Pushover ocenia zdolność konstrukcji pod zwiększającymi się obciążeniami sejsmicznymi. Wynikiem jest krzywa nośności, pokazująca związek siła-przemieszczenie. Poprzez nałożenie na nią krzywej zapotrzebowania, wyprowadzonej z DRS, inżynierowie określają punkt wydajności, który reprezentuje oczekiwane przemieszczenie podczas danego zdarzenia sejsmicznego. To porównanie wypełnia lukę między zapotrzebowaniem sejsmicznym a zdolnością konstrukcji.

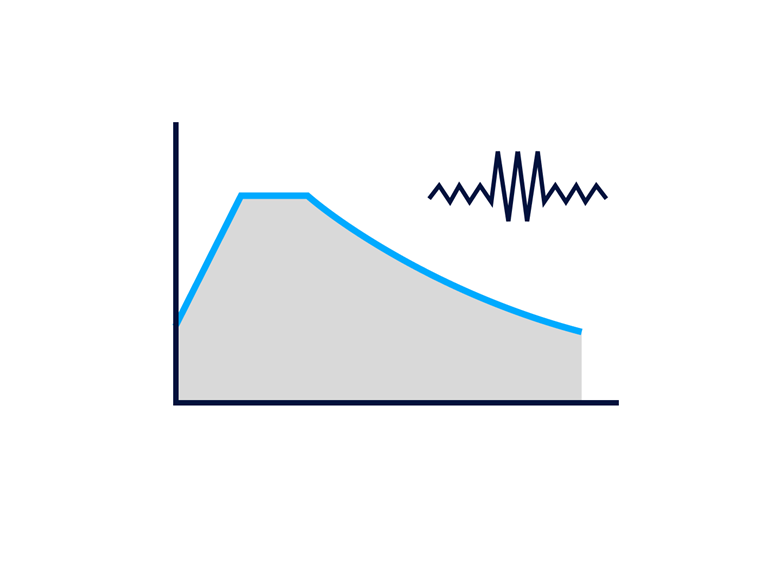

4. Analiza przebiegów czasowych
Analiza przebiegów czasowych, najbardziej zaawansowana metoda analizy sejsmicznej, symuluje odpowiedź konstrukcji na rzeczywiste zapisy ruchu gruntu. Aby zapewnić, że zastosowane obciążenie sejsmiczne odzwierciedla zagrożenia trzęsieniami ziemi na poziomie projektowym, akcelerogramy (zapisy ruchu gruntu) muszą być skalowane lub wybrane tak, aby pasowały do Spektrum Odpowiedzi Projektowej. Ten proces zapewnia, że zachowanie konstrukcji w czasie jest zgodne z regulacyjnym zapotrzebowaniem sejsmicznym.
Wnioski
Spektrum Odpowiedzi Projektowej jest kręgosłupem inżynierii sejsmicznej, dostarczając standaryzowane i wszechstronne ramy do analizy efektów sejsmicznych. Jego znaczenie wykracza poza złożoność analityczną, zapewniając, że każda metoda — czy to podstawowa, czy zaawansowana — pozostaje ugruntowana w uregulowanym zapotrzebowaniu sejsmicznym. Od określania sił ścinających w najprostszych metodach statycznych po skalowanie akcelerogramów w analizach dynamicznych, DRS zapewnia, że projektowanie sejsmiczne jest zarówno niezawodne, jak i odporne. Ta uniwersalność cementuje jego rolę jako nieodzownego narzędzia dla inżynierów pracujących nad zabezpieczeniem konstrukcji przed trzęsieniami ziemi.
