Im Erdbebeningenieurwesen ist das Verständnis und die Minderung der Auswirkungen seismischer Kräfte auf Bauwerke von größter Bedeutung. Das Bemessungsantwortspektrum (DRS), eine grafische Darstellung der Reaktion verschiedener Bauwerke auf seismische Bodenbewegungen, ist die Grundlage für das Verständnis und die Quantifizierung dieser Auswirkungen. Das DRS ist nach wie vor unverzichtbar bei der Bewertung seismischer Anforderungen – von den einfachsten bis hin zu den komplexesten Analysemethoden. Durch seine universelle Anwendung können Ingenieure beurteilen, wie Bauwerke auf seismische Ereignisse reagieren, und somit Entwürfe erstellen, die den Normen für Sicherheit, Widerstandsfähigkeit und Einhaltung von Vorschriften entsprechen.
Was ist das Design Response Spectrum?

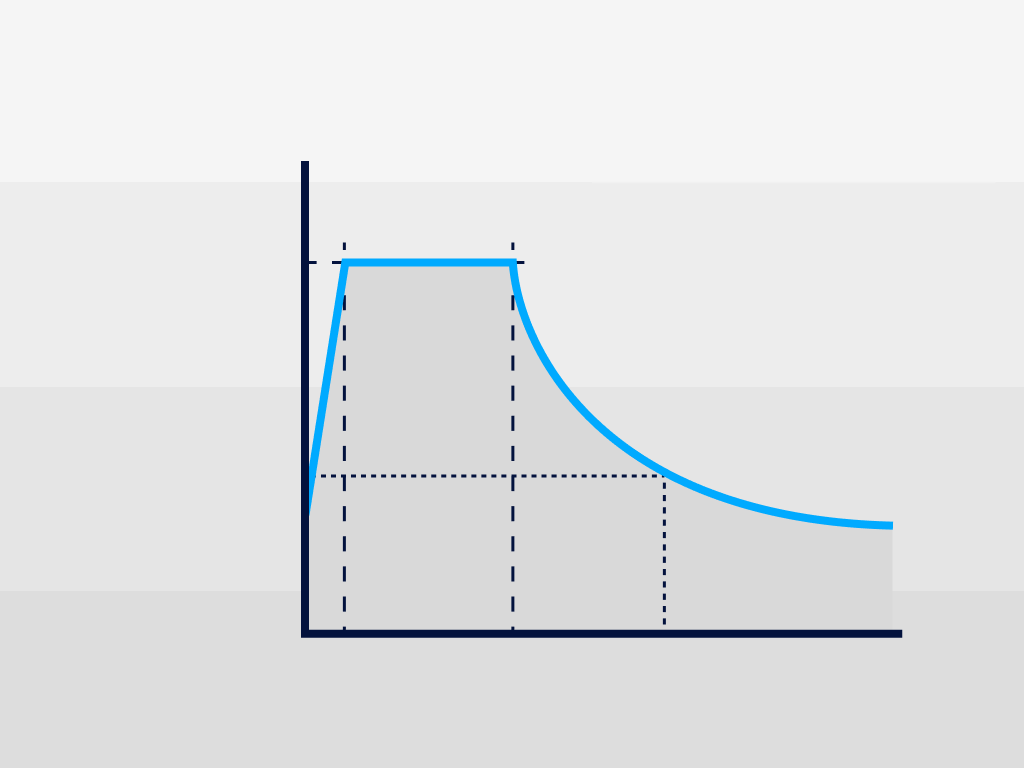

Ein Bemessungsantwortspektrum stellt die Spitzenreaktion eines Bauwerks – in Form von Beschleunigung, Geschwindigkeit oder Verschiebung – dar, die durch Bodenbewegungen verursacht wird. Es wird als Funktion der Eigenschwingungsperiode des Bauwerks aufgetragen. Es umfasst den seismischen Bedarf und wird von verschiedenen Schlüsselfaktoren beeinflusst, wie z.B.:
- Strukturelle Dämpfung: Die Geschwindigkeit, mit der die Energie während der Bewegung abgebaut wird.
- Merkmale von Bodenbewegungen: Seismische Intensität, Frequenz und Dauer.
- Bodentyp: Ortsspezifische Effekte, die Bewegungen verstärken.
Die Anpassungsfähigkeit des DRS an diese Faktoren macht es für viele verschiedene Gebäudetypen an unterschiedlichen Standorten mit verschiedenen Erdbebenrisiken anwendbar. So unterstützt es Ingenieure dabei, komplexe Erdbebendaten in klare, praktische Leitlinien für den Entwurf von Bauwerken umzuwandeln, die diese Kräfte sicher aufnehmen können.
Warum ist das Bemessungsantwortspektrum wichtig?
1. Standardisierte Eingaben für die Erdbebenbemessung
Das DRS stellt seismische Kräfte konsistent dar und gewährleistet somit die Einheitlichkeit statischer Berechnungen sowie die Übereinstimmung mit den Bauvorschriften bei verschiedenen Projekten.
2. Anwendbarkeit auf alle seismischen Analyseverfahren
Unabhängig davon, ob der Ansatz linear oder nichtlinear sowie statisch oder dynamisch ist, bildet die DRS die Grundlage für die Quantifizierung des seismischen Bedarfs. Diese Vielseitigkeit wird in den folgenden Abschnitten näher untersucht.
3. Übereinstimmung mit den Vorschriften
Erdbebennormen wie Eurocode 8, ASCE 7 und IS 1893 schreiben die Verwendung von Bemessungsspektren vor, um sicherzustellen, dass Bauwerke so bemessen werden, dass sie seismischen Kräften standhalten.

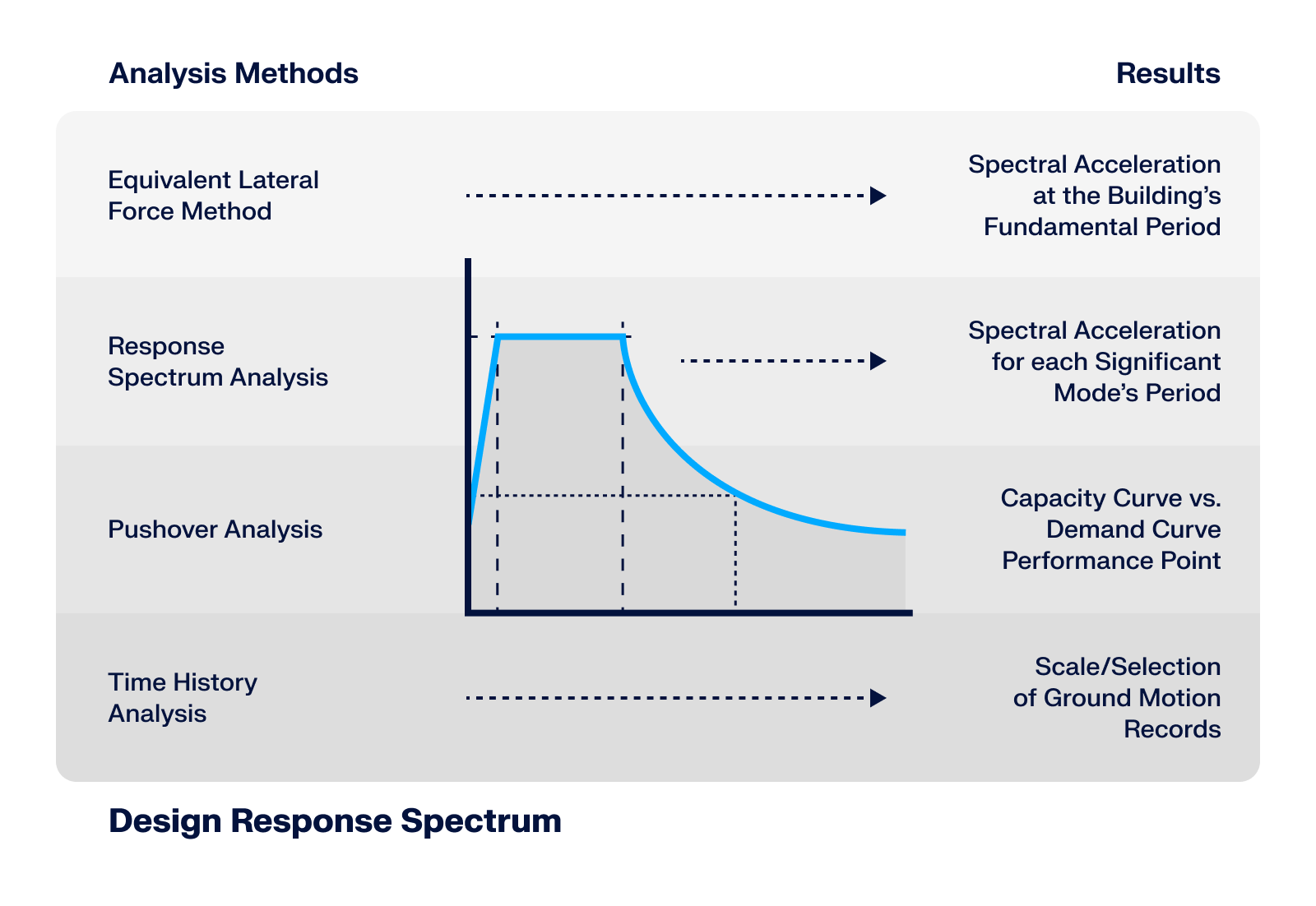

Aufgabe des Bemessungsantwortspektrums bei seismischen Analysemethoden
1. Methode der Ersatzlasten (ELF) (ELF)
Wie in den früheren Knowledge-Base-Artikeln (am Ende aufgelistet) erörtert, wird bei der ELF-Methode nur die grundlegende Schwingungsform berücksichtigt und die Bodenscherung entsprechend auf die Struktur verteilt. Mithilfe der DRS wird die spektrale Beschleunigung bei der Grundschwingung des Gebäudes bestimmt, die anschließend zur Berechnung der Schubkraft im Fundament verwendet wird.
2. Multimodale Antwortspektrumanalyse
Diese Methode erweitert den ELF-Ansatz, indem sie mehrere Schwingungsmoden berücksichtigt. Dadurch ist sie für komplexe Strukturen genauer. Der DRS bestimmt die spektrale Beschleunigung für jede signifikante Schwingungsform und gewährleistet somit eine umfassende Bewertung der seismischen Reaktion.

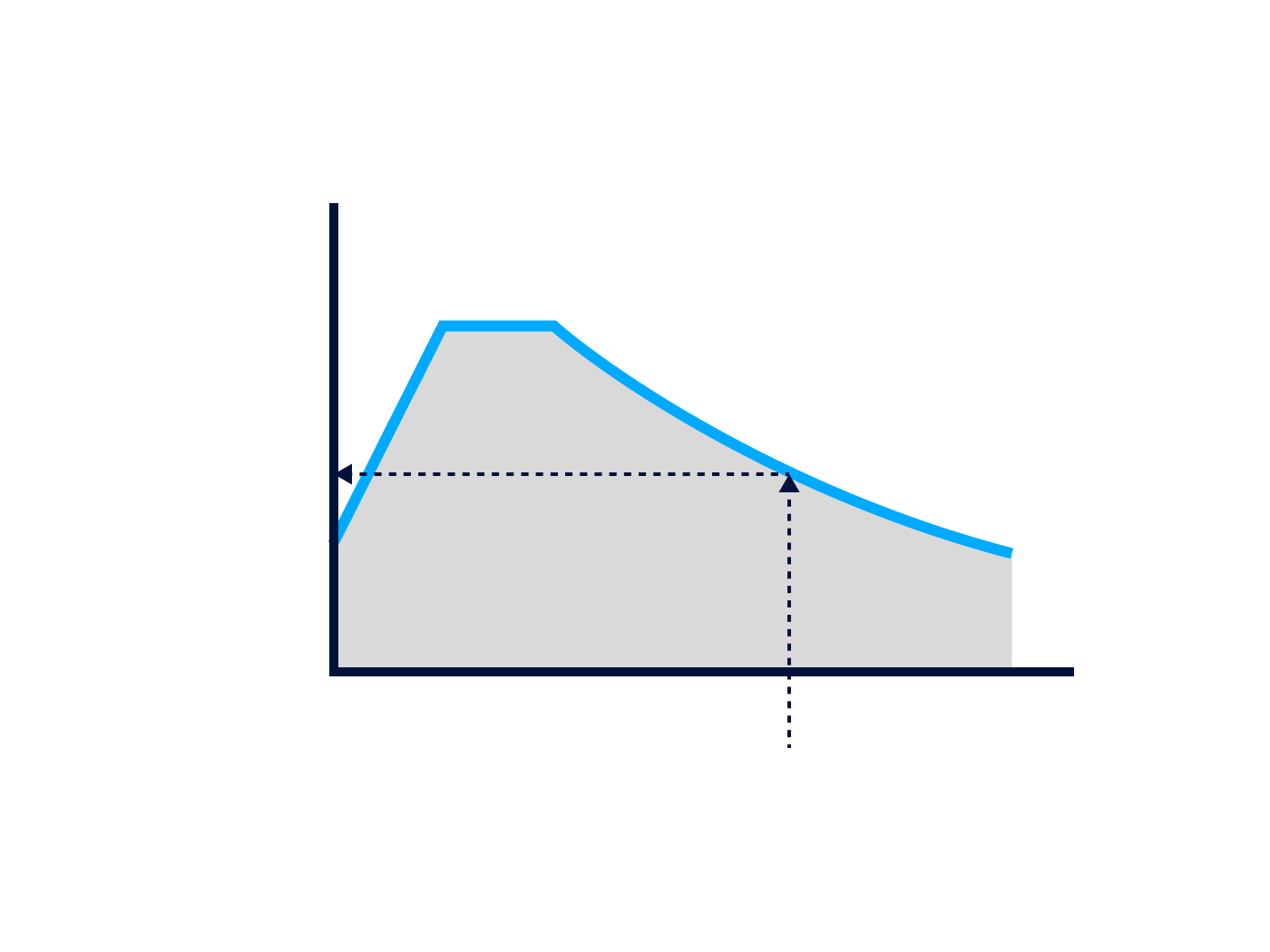

3. Nichtlineare statische Analyse (Pushover-Analyse)
Bei der leistungsbasierten Erdbebenbemessung wird mithilfe der Pushover-Analyse die Tragfähigkeit eines Bauwerks unter zunehmenden seismischen Belastungen bewertet. Das Ergebnis ist eine Kapazitätskurve, die die Kraft-Verschiebungs-Beziehung darstellt. Durch Überlagerung dieser Kurve mit einer Bedarfskurve, die aus dem DRS abgeleitet wurde, bestimmen die Ingenieure den Leistungspunkt. Dieser stellt die zu erwartende Verschiebung während eines bestimmten seismischen Ereignisses dar. Dieser Vergleich schließt die Lücke zwischen seismischer Beanspruchung und Tragfähigkeit.

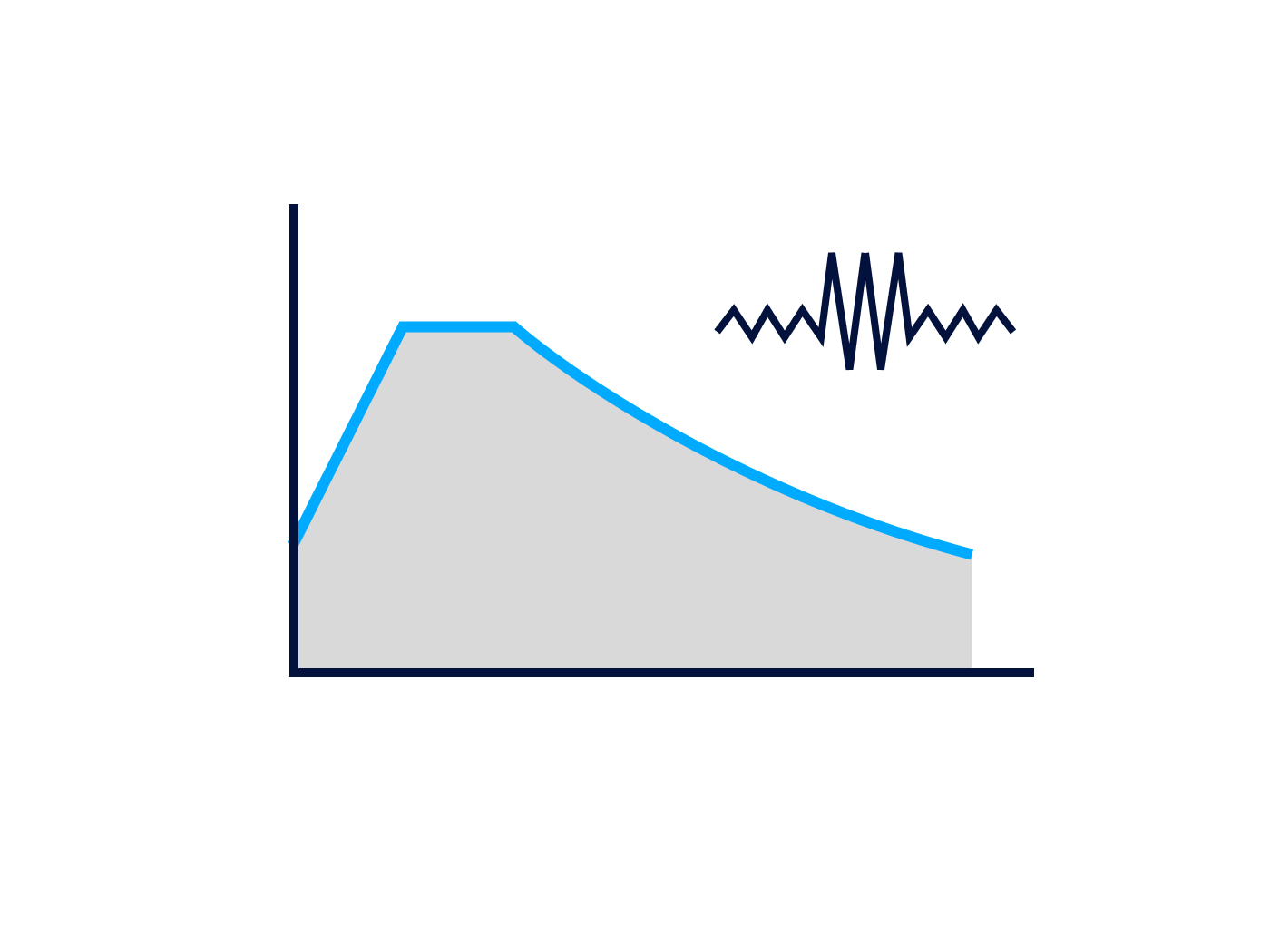

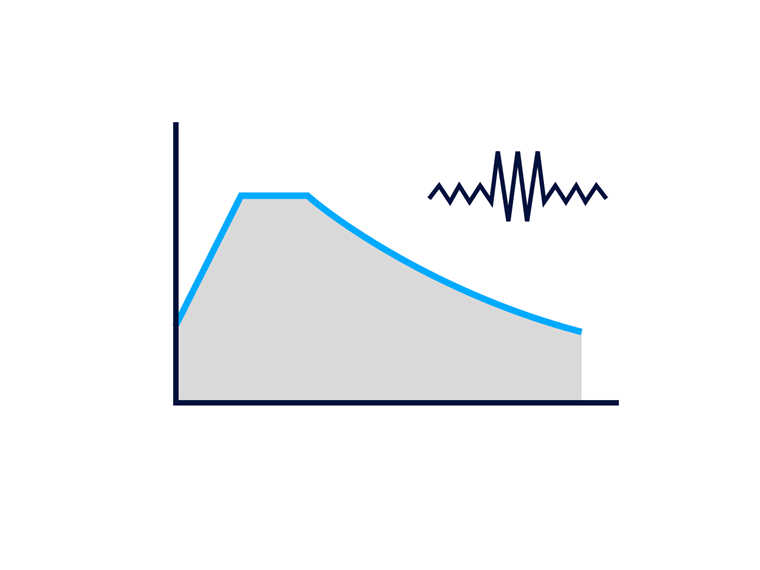

4. Zeitverlaufanalyse
Bei der Zeitverlaufsanalyse, der anspruchsvollsten seismischen Analysemethode, wird die Reaktion eines Bauwerks auf tatsächliche Aufzeichnungen von Bodenbewegungen simuliert. Um sicherzustellen, dass der angewendete seismische Eintrag die Erdbebengefährdung auf Bemessungsebene wiedergibt, müssen die Akzelerogramme (Aufzeichnungen von Bodenbewegungen) entsprechend dem Bemessungsantwortspektrum skaliert oder ausgewählt werden. So wird sichergestellt, dass das zeitabhängige Strukturverhalten mit den geltenden seismischen Beanspruchungen übereinstimmt.
Fazit
Das Bemessungsantwortspektrum bildet das Rückgrat des Erdbebeningenieurwesens und bietet einen standardisierten und vielseitigen Rahmen zur Analyse seismischer Auswirkungen. Seine Bedeutung geht über die analytische Komplexität hinaus, da es sicherstellt, dass jede Methode – ob einfach oder fortgeschritten – auf den kodifizierten seismischen Beanspruchungen basiert. Von der Bestimmung der Schubkräfte in den einfachsten statischen Verfahren bis hin zur Skalierung von Akzelerogrammen bei dynamischen Analysen gewährleistet das DRS, dass die Erdbebenbemessung zuverlässig und stabil ist. Diese Universalität macht es zu einem unverzichtbaren Instrument für Bauingenieure, die ihre Bauwerke gegen Erdbeben schützen wollen.
