V inženýrství seismické odolnosti je klíčové pochopení a zmírnění dopadu seismických sil na konstrukce. Návrhové spektrum odezvy (Design Response Spectrum - DRS) — grafické znázornění toho, jak různé konstrukce reagují na seismické pohyby země — slouží jako základní kámen pro pochopení a kvantifikaci účinků seismických sil na konstrukce. DRS je nepostradatelné při hodnocení seismických požadavků, od nejjednodušších po nejkomplexnější analytické metody. Univerzální aplikace DRS zajišťuje, že inženýři mohou posoudit, jak konstrukce reagují na seismické události, což umožňuje návrhy, které splňují standardy bezpečnosti, odolnosti a shody s předpisy.
Co je návrhové spektrum odezvy?

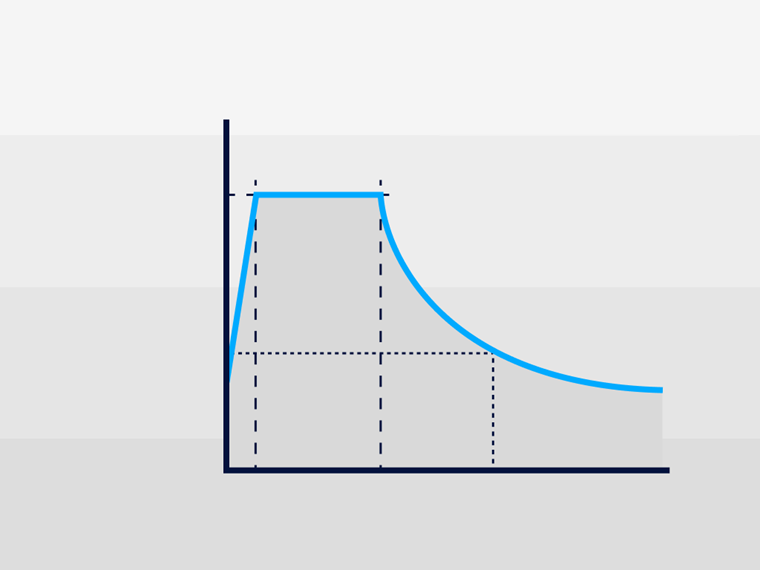

Návrhové spektrum odezvy reprezentuje vrcholovou odezvu konstrukce — zrychlení, rychlost nebo posunutí — způsobenou pohybem země, vykreslenou jako funkce přirozeného periodu vibrací konstrukce. Zahrnuje seismickou poptávku a je ovlivněno klíčovými faktory, jako jsou:
- Konstrukční tlumení: Míra, s jakou se během pohybu rozptyluje energie.
- Charakteristika pohybu země: Seismická intenzita, frekvenční obsah a trvání.
- Typ půdy: Efekty specifické pro lokalitu, které zesilují pohyb.
Přizpůsobivost DRS těmto faktorům z něj činí použitelný pro mnoho různých typů budov v různých lokalitách s různými riziky zemětřesení. Tak pomáhá inženýrům převádět složitá data o zemětřesení na jasné, praktické pokyny pro navrhování konstrukcí, které mohou tyto síly bezpečně zvládnout.
Proč je návrhové spektrum odezvy nezbytné?
1. Standardizovaný vstup pro seismický návrh
DRS poskytuje konzistentní znázornění seismických sil, zajišťující jednotnost ve strukturální analýze a dodržování stavebních předpisů napříč projekty.
2. Použitelnost napříč metodami seismické analýzy
Ať už je přístup lineární nebo nelineární, statický nebo dynamický, DRS slouží jako základ pro kvantifikaci seismické poptávky. Tato všestrannost bude dále prozkoumána v následujících sekcích.
3. Dodržování předpisů
Návrhové seismické normy, jako jsou Eurokód 8, ASCE 7 a IS 1893, vyžadují použití návrhových spekter k zajištění návrhů konstrukcí, které vydrží seismické síly.

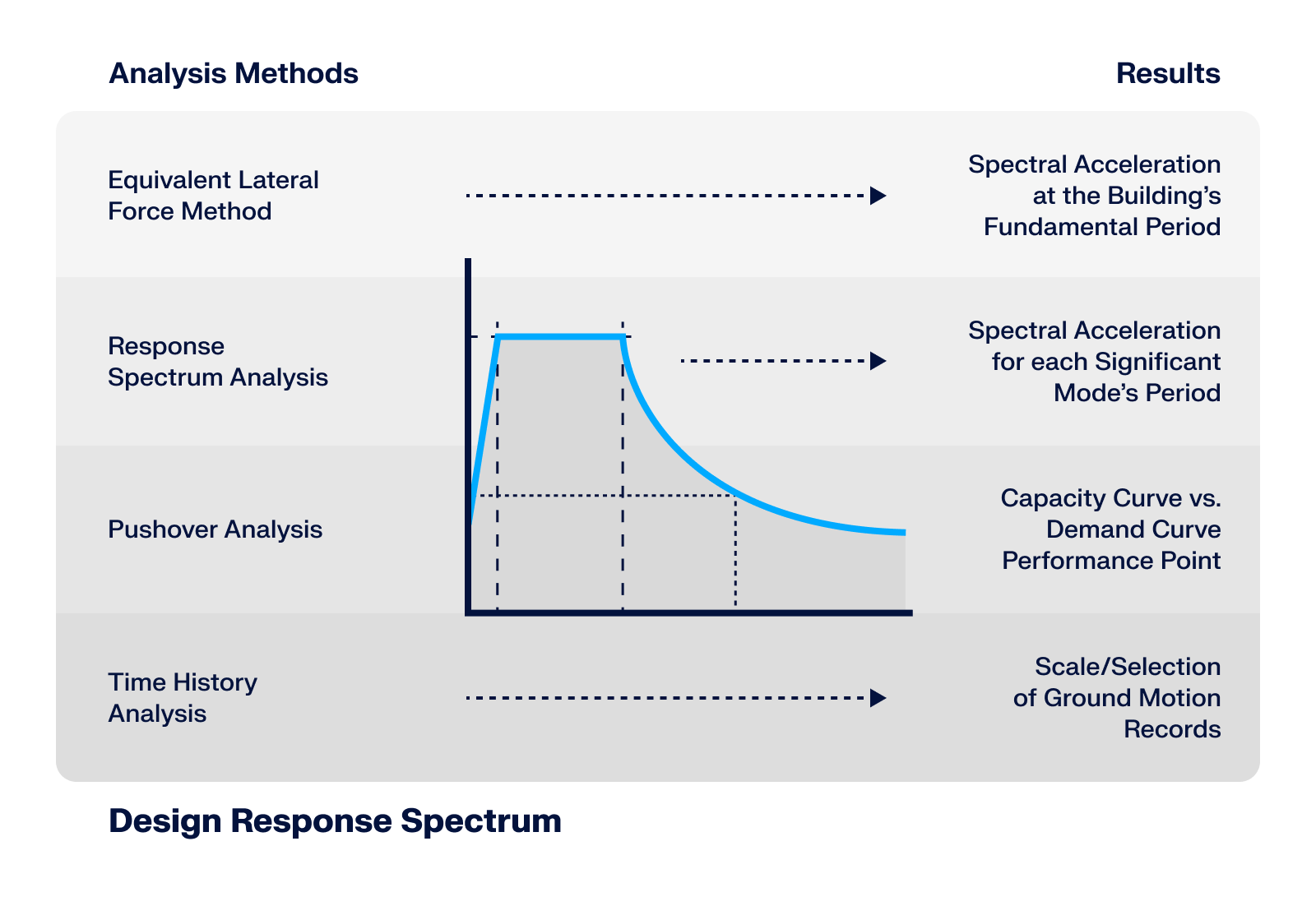

Role návrhového spektra odezvy v metodách seismické analýzy
1. Metoda ekvivalentní laterální síly (ELF)

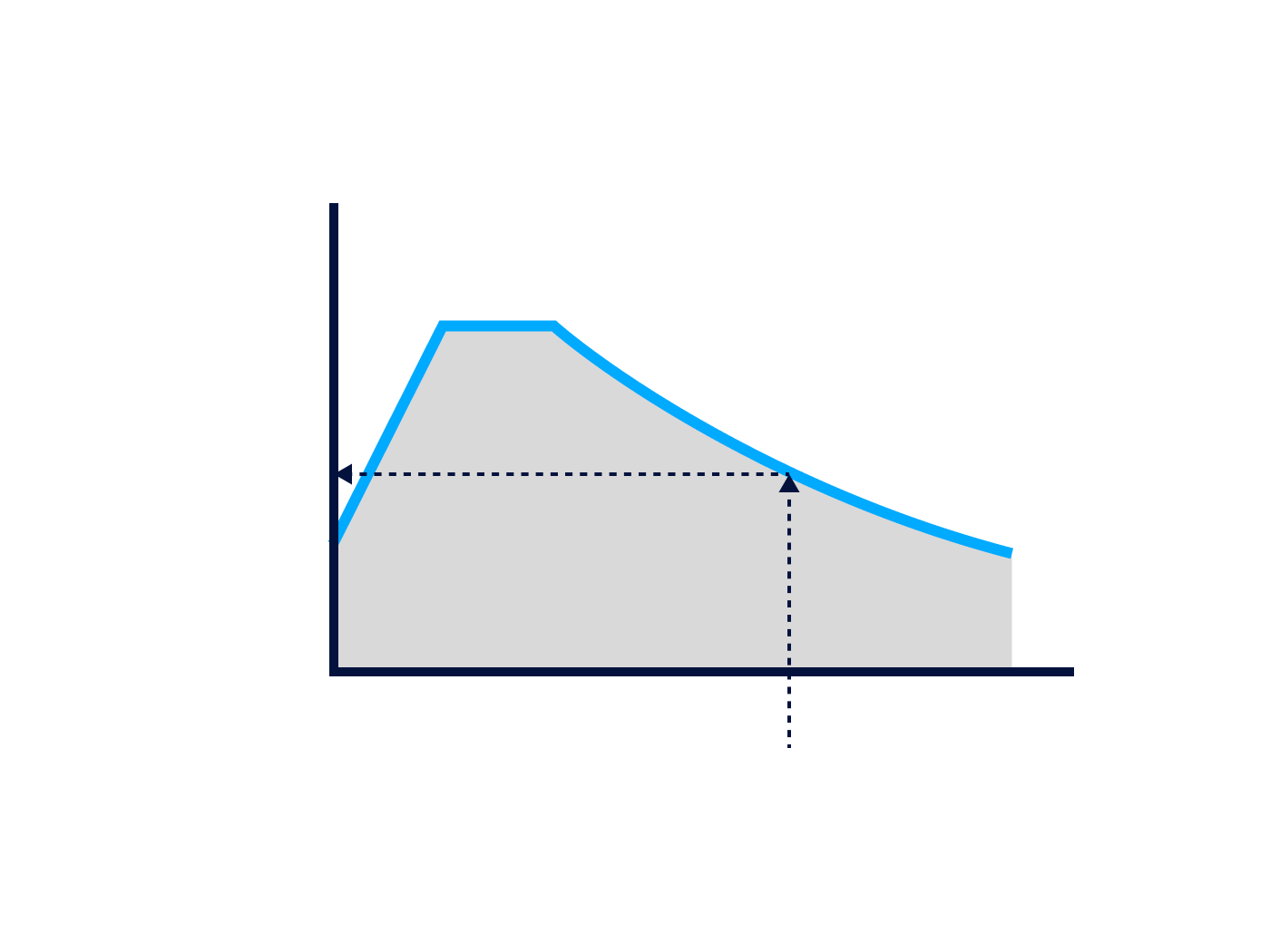

Jak bylo diskutováno v předchozích článcích znalostní báze (uvedených na konci), metoda ELF zohledňuje pouze základní módní tvar a odpovídajícím způsobem rozděluje základní střihové síly po celé struktuře. DRS slouží k určení spektrálního zrychlení na základní periodě budovy, které se následně použije k výpočtu základní střihové síly.
2. Multimodální spektrální analýza
Tato metoda rozšiřuje přístup ELF zohledněním více vibračních módů, čímž je přesnější pro složité struktury. DRS určuje spektrální zrychlení pro období každého významného módu, což zajišťuje komplexní hodnocení seismické odezvy.
3. Nelineární statická (pushover) analýza
Používaná v návrhu založeném na výkonu, pushover analýza hodnotí konstrukční kapacitu při zvyšujícím se seismickém zatížení. Výsledkem je kapacitní křivka, která ukazuje vztah síla-posunutí. Překrytím s poptávkovou křivkou, odvozenou z DRS, inženýři určí bod výkonu, který reprezentuje očekávané posunutí během určité seismické události. Toto porovnání překonává propast mezi seismickou poptávkou a konstrukční kapacitou.
4. Časová historie analýzy

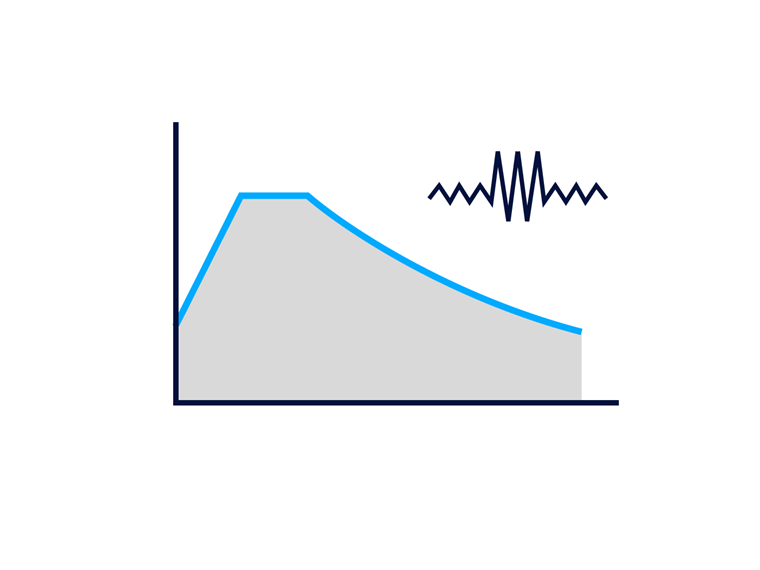

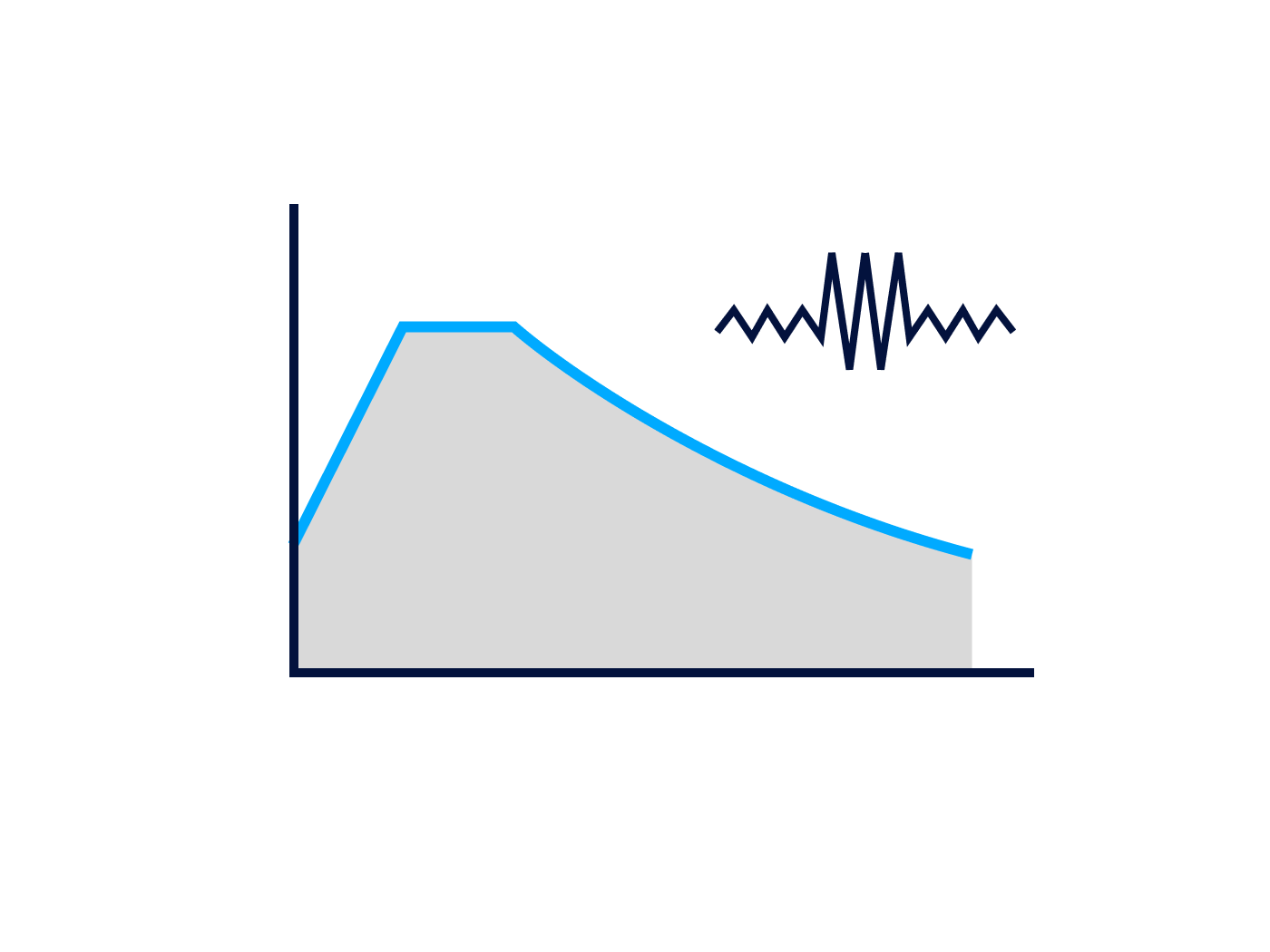

Analýza časové historie, nejsofistikovanější metoda seismické analýzy, simuluje odezvu konstrukce na skutečné záznamy pohybu země. Aby bylo zajištěno, že použité seismické vstupy odrážejí nebezpečí zemětřesení na úrovni návrhu, akcelerogramy (záznamy pohybu země) musí být škálovány nebo vybrány tak, aby odpovídaly návrhovému spektru odezvy. Tento proces zajišťuje, že časově závislé chování konstrukce odpovídá regulační seismické poptávce.
Závěr
Návrhové spektrum odezvy je páteří seismického inženýrství, poskytujíc standardizovaný a všestranný rámec pro analýzu seismických účinků. Jeho důležitost přesahuje analytickou složitost, zajišťujíc, že každá metoda — ať už základní nebo pokročilá — zůstává založena v kodifikované seismické poptávce. Od určování základních střihových sil v nejjednodušších statických metodách po škálování akcelerogramů v dynamických analýzách, DRS zajišťuje, že seismický návrh je spolehlivý i odolný. Tato univerzálnost upevňuje jeho roli jako nepostradatelného nástroje pro inženýry pracující na ochraně konstrukcí proti zemětřesením.
