1. Введение
Во многих инженерных CFD-симуляциях, особенно в области внешней аэродинамики и инженерии ветра, турбулентность у стенки обычно моделируется с использованием стандартных функций стенки, а не путем непосредственного разрешения вязкого подслоя. Типичный пример - это функция nutkWallFunction, используемая в OpenFOAM (и применяемая в RWIND), которая оценивает турбулентную вязкость у стенки, основываясь на логарифмическом законе стенки и эмпирических предположениях моделирования турбулентности. Эта стратегия моделирования позволяет проводить симуляции с относительно грубой сеткой, что ведет к значительному снижению вычислительных затрат и времени симуляции, что является практичным для крупных инженерных задач, таких как здания, мосты и симуляции городской вентиляции.
Однако упрощения, введенные стандартными функциями стенки, также накладывают важные ограничения на точность прогнозирования течения у стенки. Эти ограничения могут влиять на такие величины, как сдвиговое напряжение у стенки, развитие пограничного слоя и локальные распределения давления, и поэтому должны быть внимательно рассмотрены при интерпретации аэродинамических результатов, оценке точности модели или проведении валидационных исследований в сравнении с экспериментальными данными.
Эта статья обсуждает ключевые последствия и технические последствия использования подходов стандартных функций стенки в аэродинамических CFD-симуляциях при допущении очень высоких значений y⁺, которые выходят за рекомендованный или допустимый диапазон. Также подчеркиваются ситуации, в которых эта стратегия моделирования уместна, а также случаи, когда ее ограничения могут повлиять на надежность результатов.
2. Основы: Функции стенок в аэродинамических CFD

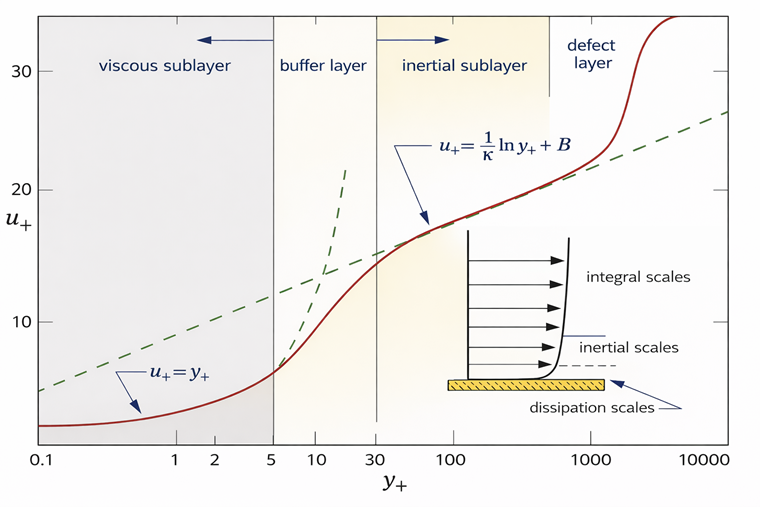

Возле твердых стенок турбулентные пограничные слои содержат несколько областей:
- Вязкий подслой (низкий 𝑦+)
- Буферная зона
- Логарифмическая область (высокий 𝑦+)
Стандартные функции стенки предполагают:
- Первая расчетная ячейка находится в логарифмической области (обычно 𝑦+>30).
- Профиль скорости у стенки следует логарифмическому закону стенки.
- Турбулентная вязкость и сдвиговое напряжение оцениваются с использованием эмпирических соотношений вместо разрешения мелкомасштабных структур потока.
Эта стратегия моделирования широко используется в:
- Внешняя аэродинамика
- Симуляции инженерии ветра
- Симуляции потоков в крупномасштабных окружающих средах
поскольку она позволяет получать стабильные решения с относительно грубыми сетками.
3. Преимущества текущего подхода высокого y⁺ с функцией стенки
Использование стандартных функций стенки с высокими значениями 𝑦⁺ предлагает несколько практических преимуществ для инженерных CFD-симуляций. Избегая необходимости разрешать вязкий подслой, этот подход позволяет использовать более грубые сетки, что приводит к снижению вычислительных затрат и ускоренным симуляциям при сохранении общего поведения потока, важного для многих крупномасштабных аэродинамических исследований.
- Высокая вычислительная эффективность
Позволяет использовать относительно грубые сетки у стенок, значительно сокращая количество расчетных ячеек и время симуляции.
- Снижение вычислительных затрат
Избегает чрезвычайно тонкой сетки, необходимой для разрешения вязкого подслоя (𝑦⁺≈1), что значительно увеличило бы требования к процессору и памяти.
- Подходит для больших вычислительных доменов
Эффективно для симуляций, включающих крупномасштабные среды, такие как городские районы, модели ландшафта и сложные архитектурные комплексы.
- Численная надежность и стабильность
Подходы стандартных функций стенки обычно менее чувствительны к нерегулярностям сетки и, как правило, приводят к стабильным решениям для сложных геометрий.
- Эффективность для параметрических исследований
Позволяет быстро сравнивать несколько альтернатив дизайна, ориентации зданий или условий окружающей среды.
- Хорошо подходит для исследований на ранних стадиях проектирования
Обеспечивает быстрое понимание аэродинамики на стадии концептуального проектирования, когда детальное разрешение пограничного слоя не требуется.
- Эффективно для захвата глобального поведения потока
Точно представляет крупномасштабные схемы потока, такие как области завихрения, зоны ускорения потока и общие распределения ветра.
- Практичный инженерный компромисс
Уравновешивает вычислительную эффективность и приемлемую инженерную точность, когда основной интерес сосредоточен на общем аэродинамическом поведении, а не на детальной физике у стенки.
4. Основные недостатки в аэродинамических симуляциях
4.1 Сниженное разрешение у стенки
Стандартные функции стенки не разрешают вязкий подслой. Следовательно:
- Детализированные градиенты скорости близко к стенке не учитываются
- Турбулентные структуры у стенки аппроксимируются, а не вычисляются
- Локальная физика потока может быть чрезмерно упрощена
Это ограничение напрямую влияет на аэродинамическую точность, когда доминируют эффекты, связанные со стенками.
4.2 Неточная стена сдвига и трения
Функции стенки оценивают сдвиговое напряжение у стенки на основе эмпирических логарифмических отношений закона. Это может вызвать:
- Ошибки в аэродинамическом сопротивлении трения
- Сниженную точность предсказания общего сопротивления для обтекаемых тел
- Неточное распределение сдвига вдоль поверхности
Для анализа аэродинамических характеристик эти отклонения могут быть значительными
4.3 Ограничения в прогнозировании разделения потока
Функции стенки предполагают поведение равновесного пограничного слоя, что становится недействительным в случае:
- Сильные неблагоприятные градиенты давления
- Быстрое замедление потока
- Разделение, вызванное сложной геометрией
Типичные последствия включают:
- Неправильное предсказание начала разделения
- Ошибки в местоположении повторного присоединения
- Неточная структура завихрения
Поскольку разделение сильно влияет на аэродинамические силы, это представляет собой серьезный недостаток
4.4 Снижение точности в областях завихрения и рециркуляции
Поскольку турбулентность у стенки полностью не разрешена:
- Развитие слоя сдвига может быть неточно моделировано
- Зоны рециркуляции могут быть неправильно оценены
- Вихревые структуры могут быть слишком диффузными
Это влияет на оценку аэродинамической нагрузки и визуализацию потока
4.5 Чувствительность к расположению y⁺
Действительность функции стенки зависит от соответствующего размещения первой ячейки сетки у стенки:
- Высокий 𝑦+ → лог-закон допустим
- Низкий 𝑦+ → предположения разрушены
- Средний 𝑦+ (буферная зона) → увеличивается неопределенность моделирования
Плохой дизайн сетки может ввести скрытые ошибки, даже если симуляции кажутся численно стабильными.
4.6 Ограниченные возможности для переходных потоков
Стандартные функции стенки предполагают полностью турбулентные условия потока. В результате:
- Переход от ламинарного к турбулентному потоку не может быть точно отражен.
- Развитие пограничного слоя может быть неправильно представлено.
Это важно для аэродинамических приложений, включающих:
- Низкую интенсивность турбулентности
- Гладкие поверхности
- Потоки вокруг аэродинамического профиля
4.7 Снижение точности для локальных пиков давления
Эмпирическое моделирование стенки может сглаживать градиенты давления у поверхности, что приводит к:
- Недооценке или переоценке пиковых коэффициентов давления
- Сниженной точности при оценке локальной нагрузки
- Потенциальным ошибкам в расчетах нагрузок для конструктивных элементов
4.8 Зависимость от эмпирических предположений логарифмического закона
Функции стенки полагаются на упрощенные эмпирические модели, которые предполагают:
- Полностью развитые турбулентные пограничные слои
- Плавное развитие потока
- Умеренные градиенты давления
Когда реальные аэродинамические условия отклоняются от этих предположений, точность снижается
5. Инженерный компромисс: точность против эффективности
Несмотря на недостатки, стандартные функции стенки остаются широко используемыми в инженерных CFD-процессах, поскольку они обеспечивают ряд важных практических преимуществ:
- Улучшенная численная стабильность
- Снижение требований к сетке
- Более низкие вычислительные затраты
- Более широкая доступность для инженерных приложений, позволяющая проводить симуляции в реалистичные сроки и с ограниченными ресурсами
На практике, в инженерных рабочих процессах, высокоточные симуляции, которые полностью разрешают вязкий подслой, часто оказываются вычислительно очень затратными и не всегда пригодны для рутинных задач проектирования. Поэтому подходы с функциями стенки представляют собой не только компромисс между точностью и затратами, но и практическую стратегию моделирования, делающую аэродинамические симуляции доступными для повседневных инженерных приложений. Как также подчеркивается в статье, высокодетализированные и вычислительно интенсивные симуляции часто еще не практичны в типовых инженерных проектах, где время и вычислительные ресурсы ограничены.
По этим причинам подходы с функциями стенки часто допустимы для:
- Визуализации потока
- Исследований на ранних стадиях проектирования
- Концептуальной оценки аэродинамики
- Исследований, связанных с топографией или ландшафтом
- Оценки глобальных нагрузок
Однако они могут быть неподходящими для приложений, в которых критична детальная физика потока у стенки, таких как:
- Расчеты пикового давления
- Дизайн местных оболочек фасада
- Переходные симуляции с участием подробных колебаний потока
- Локальные эффекты у острых кромок или углов
- Точный анализ разделения и повторного присоединения
Таблица 1 классифицирует аэродинамические CFD-приложения в соответствии с их пригодностью при использовании подхода с функцией стенки при высоком 𝑦⁺, где вязкий подслой не разрешается. Рекомендованы приложения, сосредоточенные на глобальном поведении потока, некоторые анализы, требующие умеренной точности, условно рекомендуются, в то время как исследования, зависящие от детальной физики потока у стенки, не рекомендуются.
Таблица 1: Применимость аэродинамических CFD-симуляций RWIND при высоком 𝑦⁺ в условиях стандартной функции стенки
| No | Приложение | Основная цель | Рекомендация | Техническое обоснование |
|---|---|---|---|---|
| 1 | Глобальные ветровые нагрузки на здания | Общие силы и моменты | 🟢 Рекомендуется | Доминирует распределение давления в крупном масштабе; детальная проработка сдвига у стенки менее критична |
| 2 | Дизайн фасада | Зонирование давления на обшивке | 🔴 Не рекомендуется | локальные пиковые давления у краев и углов могут быть недооценены |
| 3 | Комфорт пешеходов при ветре | Скорость на высоте 1.5–2 м | 🟢 Рекомендуется | Основное внимание уделяется полю скорости; сдвиговое напряжение у стенки имеет ограниченное влияние |
| 4 | Исследования городских ветровых потоков | Распределение ветра в кварталах | 🟢 Рекомендуется | Эффективность большого домена приоритетна по сравнению с детальным разрешением слоя у стенки |
| 5 | Визуализация потока | Линии тока и структуры завихрений | 🟢 Рекомендуется | Качественные тенденции надежны, несмотря на упрощение у стенки |
| 6 | Параметрическое сравнение дизайна | Относительные тенденции производительности | 🟢 Рекомендуется | Последовательные предположения моделирования позволяют надежную сравнительную оценку |
| 7 | Подъемная сила на крыше (среднее всасывание) | Среднее давление на крыше | 🟡 Условно рекомендуется | Среднее всасывание допустимо; локализованные угловые пики чувствительны к сетке |
| 8 | Тело с обтекаемой формой | Глобальные аэродинамические коэффициенты | 🟡 Условно рекомендуется | Средние силы захвачены разумно; местоположение разделения менее точно |
| 9 | Подробное исследование разделения | Точная локация разделения и повторного присоединения | 🔴 Не рекомендуется | Предположение о равновесной функции стенки недействительно при сильных неблагоприятных градиентах давления |
| 10 | Анализ трения сопротивления | Декомпозиция сопротивления трения | 🔴 Не рекомендуется | Высокий y+ предотвращает точное разрешение сдвигового напряжения у стенки и градиента пограничного слоя |
| 11 | Аэродинамика аэродинамического профиля или транспортного средства | Производительность подъемной силы и сопротивления | 🔴 Не рекомендуется | Требуется y+ примерно 1 и разрешенный вязкий подслой |
| 12 | Локальное пиковое давление | Пики Cp у острых кромок | 🔴 Не рекомендуется | Высокий y+ сглаживает градиенты давления и недооценивает локальные экстремумы |
| 13 | Переходное завихрение | Доминирующая частота завихрения | 🔴 Не рекомендуется | Амплитуда колебаний менее надежна |
| 14 | Исследование ветра на поднятой террасе | Зоны локального ускорения | 🟡 Условно рекомендуется | Общие тенденции захвачены; эффекты у края неопределенны |
| 15 | Валидация на уровне научных исследований | Верность на уровне публикации | 🔴 Не рекомендуется | Валидация высокой точности требует модели с разрешением стенки или улучшенной моделирования вблизи стенки |
6. Заключение
Подходы с функциями стандартной стенки, такие как nutkWallFunction, представляют собой практичный и эффективный метод моделирования турбулентных пограничных слоев в аэродинамических симуляциях. Однако зависимость от эмпирических приближений логарифмического закона вносит важные ограничения, включая снижение точности в области физики потока у стенки, менее надежное предсказание разделения и чувствительность к дизайну сетки. Инженеры должны понимать эти недостатки при интерпретации результатов симуляций, проведении валидации CFD или сравнении симуляций с экспериментальными данными.
