1. Wprowadzenie
W wielu inżynieryjnych symulacjach CFD, szczególnie w zastosowaniach związanych z aerodynamiką zewnętrzną i inżynierią wiatrową, turbulencja w pobliżu ściany jest powszechnie modelowana przy użyciu standardowych funkcji ścianowych, zamiast bezpośredniego rozwiązywania podwarstwy lepkościowej. Typowym przykładem jest nutkWallFunction używana w OpenFOAM (stosowana również w RWIND), która szacuje turbulentną lepkość przy ścianie na podstawie logarytmicznego prawa ścianowego i empirycznych założeń modelowania turbulencji. Ta strategia modelowania umożliwia wykonywanie symulacji przy użyciu stosunkowo rzadkich siatek, co prowadzi do znaczącego zmniejszenia kosztów obliczeniowych i czasu symulacji, co jest praktyczne dla dużych problemów inżynieryjnych, takich jak budynki, mosty i symulacje wiatru miejskiego.
Jednak uproszczenia wprowadzone przez standardowe funkcje ścianowe nakładają również istotne ograniczenia na dokładność prognozowania przepływu w pobliżu ściany. Ograniczenia te mogą wpływać na wielkości takie jak naprężenie ścinające na ścianie, rozwój warstwy granicznej i lokalne rozkłady ciśnienia, dlatego muszą być starannie rozważone przy interpretacji wyników aerodynamicznych, ocenie dokładności modelu lub przeprowadzaniu badań walidacyjnych w porównaniu z danymi eksperymentalnymi.
Ten artykuł omawia kluczowe konsekwencje i implikacje techniczne stosowania podejść opartych na standardowych funkcjach ścianowych w aerodynamicznych symulacjach CFD przy założeniu bardzo wysokich wartości y⁺, które wykraczają poza rekomendowany lub akceptowany zakres. Przedstawia również sytuacje, w których ta strategia modelowania jest odpowiednia, jak i przypadki, gdzie jej ograniczenia mogą wpłynąć na wiarygodność wyników.
2. Tło: Funkcje Ścianowe w Aerodynamicznym CFD

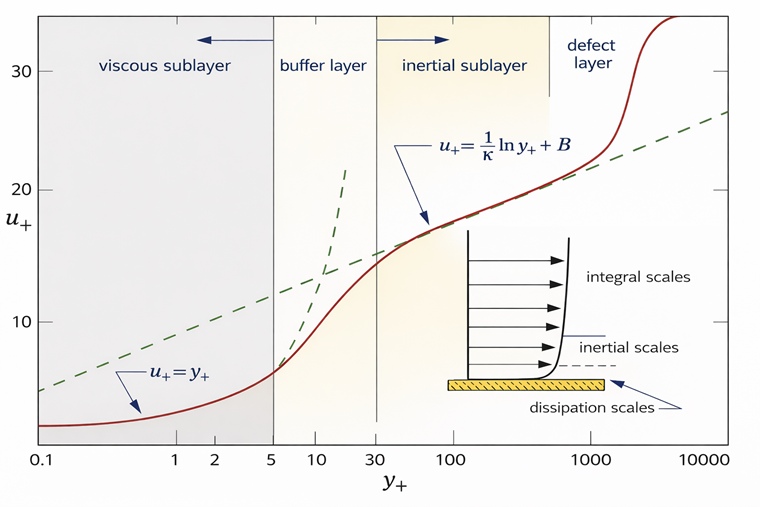

Blisko ścian stałych turbulentne warstwy graniczne zawierają wiele regionów:
- Podwarstwa lepkościowa (niskie 𝑦+)
- Warstwa buforowa
- Region logarytmiczny (wysokie 𝑦+)
Standardowe funkcje ścianowe zakładają:
- Pierwsza komórka obliczeniowa znajduje się w regionie logarytmicznym (zazwyczaj 𝑦+>30).
- Profil prędkości w pobliżu ściany podąża za logarytmicznym prawem ścianowym.
- Turbulentna lepkość i naprężenie ścinające są szacowane przy użyciu relacji empirycznych zamiast rozwiązywania struktur przepływu o małej skali.
Ta strategia modelowania jest szeroko stosowana w:
- Aerodynamice zewnętrznej
- Symulacjach inżynierii wiatrowej
- Symulacjach przepływów środowiskowych na dużą skalę
ponieważ pozwala na uzyskanie stabilnych rozwiązań przy stosunkowo rzadkich siatkach.
3. Zalety Aktualnego Podejścia z Wysokimi Wartościami y⁺
Stosowanie standardowych funkcji ścianowych z wysokimi wartościami 𝑦+ oferuje kilka praktycznych korzyści dla inżynieryjnych symulacji CFD. Ominięcie potrzeby rozwiązywania podwarstwy lepkościowej pozwala na stosowanie rzadszych siatek, co prowadzi do zmniejszenia kosztów obliczeniowych i szybszych symulacji, jednocześnie wciąż uchwytując ogólne zachowanie przepływu istotne dla wielu dużych badań aerodynamicznych.
- Wysoka efektywność obliczeniowa
Pozwala na stosowanie stosunkowo rzadkich siatek w pobliżu ścian, znacząco redukując liczbę komórek obliczeniowych i czas symulacji.
- Zmniejszanie kosztów obliczeniowych
Unika konieczności stosowania bardzo drobnej siatki wymaganej do rozwiązania podwarstwy lepkościowej (𝑦+≈1), co dramatycznie zwiększyłoby wymagania dotyczące procesora i pamięci.
- Odpowiedni dla dużych domen obliczeniowych
Efektywny dla symulacji obejmujących środowiska na dużą skalę, takie jak obszary miejskie, modele terenu i złożone zespoły budynków.
- Trwałość i stabilność numeryczna
Podejścia oparte na standardowych funkcjach ścianowych są na ogół mniej wrażliwe na nieregularności siatki i mają tendencję do produkcji stabilnych rozwiązań dla złożonych geometrii.
- Efektywne dla badań parametrycznych
Umożliwia szybkie porównywanie wielu alternatyw projektowych, orientacji budynków lub warunków środowiskowych.
- Odpowiedni dla badań na wczesnych etapach projektowania
Zapewnia szybki wgląd aerodynamiczny podczas faz projektowania koncepcyjnego, gdy szczegółowe rozwiązywanie warstwy granicznej nie jest wymagane.
- Skuteczne w uchwyceniu globalnego zachowania przepływu
Dokładnie przedstawia wzorce przepływu na dużą skalę, takie jak regiony wirów, strefy przyspieszenia przepływu i ogólna dystrybucja wiatru.
- Praktyczny kompromis inżynierski
Równoważy efektywność obliczeniową i akceptowalną dokładność inżynierską, gdy głównym zainteresowaniem jest ogólne zachowanie aerodynamiczne a nie szczegółowa fizyka przepływu w pobliżu ściany.
4. Kluczowe Wady w Symulacjach Aerodynamicznych
4.1 Zmniejszona Rozdzielczość w Pobliżu Ściany
Standardowe funkcje ścianowe nie rozwiązują podwarstwy lepkościowej. W konsekwencji:
- Szczegółowe gradienty prędkości blisko ściany nie są uchwycone
- Struktury turbulencji blisko ściany są przybliżone, a nie obliczone
- Lokalna fizyka przepływu może być zbytnio uproszczona
To ograniczenie bezpośrednio wpływa na dokładność aerodynamiczną, gdy efekty związane ze ścianą dominują.
4.2 Niedokładne Naprężenie Ścinające na Ścianie i Tarcie
Funkcje ścianowe szacują naprężenie ścinające na ścianie z empirycznych zależności log-law. To może powodować:
- Błędy w oporze tarcia
- Zmniejszoną dokładność w przewidywaniu całkowitego oporu dla sylwetek opływowych
- Niedokładne rozłożenie naprężenia ścinającego wzdłuż powierzchni
Dla analiz wydajności aerodynamicznej, te odchylenia mogą być znaczące
4.3 Ograniczenia w Prognozowaniu Separacji Przepływu
Funkcje ścianowe zakładają równowagę warstwy granicznej, co staje się nieważne w przypadku:
- Silnych niekorzystnych gradientów ciśnienia
- Szybkiego opóźnienia przepływu
- Złożonej geometrii powodującej separację
Typowe konsekwencje obejmują:
- Nieprawidłowe prognozowanie początku separacji
- Błędy w lokalizacji ponownego przyłączania
- Niedokładną strukturę wirów
Ponieważ separacja ma silny wpływ na siły aerodynamiczne, stanowi to poważny mankament
4.4 Zmniejszona Dokładność w Obszarach Wirów i Recyrkulacji
Ponieważ turbulencja w pobliżu ściany nie jest w pełni rozwiązana:
- Rozwój warstwy ścinającej może być niedokładnie modelowany
- Strefy recyrkulacji mogą być niepoprawnie wymiarowane
- Struktury wirów mogą być zbyt rozmyte
To wpływa na oszacowanie obciążeń aerodynamicznych i wizualizację przepływu
4.5 Wrażliwość na Położenie y⁺
Ważność funkcji ścianowych zależy od odpowiedniego umiejscowienia pierwszej siatki blisko ściany:
- Wysokie 𝑦+ → log-law jest ważne
- Niskie 𝑦+ → założenia się łamią
- Średnie 𝑦+ (strefa buforowa) → zwiększa się niepewność modelowania
Słaba konstrukcja siatki może zatem wprowadzać ukryte błędy, nawet gdy symulacje wydają się numerycznie stabilne.
4.6 Ograniczona Zdolność do Prognozowania Przepływów Przejściowych
Standardowe funkcje ścianowe zakładają w pełni turbulentne warunki przepływu. W rezultacie:
- Przejście laminarno-turbulentne nie może być dokładnie uchwycone.
- Rozwój warstwy granicznej może być błędnie przedstawiony.
To jest ważne dla zastosowań aerodynamicznych obejmujących:
- Niską intensywność turbulencji
- Gładkie powierzchnie
- Przepływy nad profilami skrzydeł
4.7 Zmniejszona Dokładność dla Lokalnych Szczytów Ciśnienia
Empiryczne modelowanie ścianowe może wygładzać gradienty ciśnienia blisko powierzchni, co prowadzi do:
- Niedoszacowania lub przeszacowania współczynników szczytowego ciśnienia
- Zmniejszonej dokładności w ocenie lokalnych obciążeń
- Potencjalnych błędów w obciążeniach konstrukcyjnych
4.8 Zależność od Empirycznych Założeń Log-Law
Funkcje ścianowe opierają się na uproszczonych empirycznych modelach, które zakładają:
- W pełni rozwinięte turbulentne warstwy graniczne
- Ustabilizowany rozwój przepływu
- Umiarkowane gradienty ciśnienia
Gdy rzeczywiste warunki aerodynamiczne odbiegają od tych założeń, dokładność maleje
5. Kompromis Inżynieryjny: Dokładność vs Efektywność
Pomimo wad, standardowe funkcje ścianowe pozostają szeroko stosowane w inżynierskim CFD, ponieważ zapewniają kilka ważnych praktycznych korzyści:
- Poprawiona stabilność numeryczna
- Zmniejszenie wymagań siatki
- Niższe koszty obliczeniowe
- Większa dostępność dla zastosowań inżynierskich, umożliwiając przeprowadzanie symulacji w realistycznych ramach czasowych i zasobowych
W praktycznych przepływach inżynierskich, niezwykle wysokorozdzielcze symulacje, które w pełni rozwiązują podwarstwę lepkościową, są często bardzo kosztowne obliczeniowo i nie zawsze wykonalne w codziennych zadaniach projektowych. Dlatego podejścia oparte na funkcjach ścianowych nie tylko stanowią kompromis między dokładnością a kosztem, ale także praktyczną strategię modelowania, która czyni symulacje aerodynamiczne dostępnymi dla codziennych zastosowań inżynierskich. Jak również podkreślono w artykule, wysoce szczegółowe i intensywne obliczeniowo symulacje często nie są jeszcze praktyczne w typowych projektach inżynierskich, gdzie czas i zasoby obliczeniowe są ograniczone.
Z tych powodów, standardowe podejścia oparte na funkcjach ścianowych są często akceptowalne dla:
- Wizualizacji przepływu
- Badań projektowych na wczesnych etapach
- Oceny koncepcyjnej aerodynamiki
- Badań wiatru związanych z topografią lub terenem
- Oszacowania globalnych obciążeń
Jednak mogą nie być odpowiednie dla aplikacji, gdzie szczegółowa fizyka przepływu w pobliżu ściany jest krytyczna, takich jak:
- Obliczenia szczytowego ciśnienia
- Projektowanie lokalnego ciśnienia na fasadach
- Symulacje przejściowe obejmujące szczegółowe wahania przepływu
- Lokalne efekty blisko ostrych krawędzi lub narożników
- Precyzyjna analiza separacji i ponownego przyłączenia
Tabela 1 klasyfikuje aplikacje CFD aerodynamiczne według ich przydatności przy użyciu podejścia z wysokimi 𝑦+ standardowymi funkcjami ścianowymi, gdzie podwarstwa lepkościowa nie jest rozwiązana. Aplikacje skupione na globalnym zachowaniu przepływu są zalecane, niektóre analizy wymagające umiarkowanej dokładności są warunkowo zalecane, a badania zależne od szczegółowej fizyki przepływu w pobliżu ściany są niezalecane.
Tabela 1: Zastosowanie Symulacji CFD Aerodynamicznych RWIND przy Wysokich 𝑦+ Pod Założeniami Standardowych Funkcji Ścianowych
| No | Zastosowanie | Główny Cel | Rekomendacja | Uzasadnienie Techniczne |
|---|---|---|---|---|
| 1 | Globalne obciążenia wiatrowe na budynki | Ogólne siły i momenty | 🟢 Zalecane | Zdominowane przez rozkład ciśnienia na dużą skalę; szczegółowe rozwiązywanie ścinania ścian mniej krytyczne |
| 2 | Projektowanie fasad | Strefowanie ciśnień na obudowie | 🔴 Nie Zalecane | lokalne szczytowe ciśnienia blisko krawędzi i narożników mogą być niedoszacowane |
| 3 | Komfort wiatrowy pieszych | Prędkość na wysokości 1.5–2 m | 🟢 Zalecane | Podstawowe skupienie na polu prędkości; naprężenie ścinające w pobliżu ściany ma ograniczony wpływ |
| 4 | Badania przepływu wiatru miejskiego | Dystrybucja wiatru na blokach miejskich | 🟢 Zalecane | Efektywność dla dużych domen jest priorytetyzowana nad szczegółowym rozwiązywaniem warstwy ścianowej |
| 5 | Wizualizacja przepływu | Linie prądu i struktury wirów | 🟢 Zalecane | Trendy jakościowe solidne mimo uproszczeń w pobliżu ściany |
| 6 | Porównanie projektów parametrycznych | Trendy wydajności względnej | 🟢 Zalecane | Spójne założenia modelowania pozwalają na wiarygodną ocenę porównawczą |
| 7 | Podnoszenie dachu (średnie ssanie) | Średnie ciśnienia na dachu | 🟡 Warunkowo Zalecane | Średnie ssanie akceptowalne; lokalizowane szczytowe wartości narożnikowe mocno zależne od siatki |
| 8 | Średni opór/siła nośna ciał tępych | Globalne współczynniki aerodynamiczne | 🟡 Warunkowo Zalecane | Średnie siły uchwycone w przybliżeniu; lokalizacja separacji mniej precyzyjna |
| 9 | Szczegółowe badanie separacji | Dokładna lokalizacja separacji i ponownego przyłączenia | 🔴 Nie Zalecane | Założenie równowagi funkcji ścianowej nieważne przy silnych niekorzystnych gradientach ciśnienia |
| 10 | Analiza oporu tarcia | Podział oporu tarcia | 🔴 Nie Zalecane | Wysoki y+ uniemożliwia dokładne rozwiązywanie naprężenia ścinającego i gradientów warstwy granicznej |
| 11 | Aerodynamika skrzydeł lub pojazdów | Wydajność nośna i oporowa | 🔴 Nie Zalecane | Wymaga y+ około 1 i rozwiązanej podwarstwy lepkościowej |
| 12 | Lokalne szczytowe ciśnienie | Szczyty Cp na ostrych krawędziach | 🔴 Nie Zalecane | Wysoki y+ wygładza gradienty ciśnienia i niedoszacowuje lokalnych ekstremów |
| 13 | Przejściowe zrzucanie wirów | Dominująca częstotliwość zrzucania | 🔴 Nie Zalecane | Amplituda fluktuacji mniej wiarygodna |
| 14 | Badanie wiatru na podwyższonym tarasie | Lokalne strefy przyspieszenia | 🟡 Warunkowo Zalecane | Trend ogólny uchwycony; efekty krawędzi niepewne |
| 15 | Walidacja na poziomie badawczym | Dokładność na poziomie publikacji | 🔴 Nie Zalecane | Walidacja o wysokiej dokładności wymaga rozwiązywania warstwy przyściennej lub wzmocnionego modelowania w pobliżu ściany |
6. Wniosek
Podejścia oparte na standardowych funkcjach ścianowych, takie jak nutkWallFunction, zapewniają praktyczną i efektywną metodę modelowania turbulentnych warstw granicznych w symulacjach aerodynamicznych. Jednak poleganie na empirycznych aproksymacjach log-law wprowadza istotne ograniczenia, w tym zmniejszoną dokładność fizyki w pobliżu ściany, mniej wiarygodne prognozowanie separacji i wrażliwość na projektowanie siatki. Inżynierowie powinni rozumieć te wady przy interpretacji wyników symulacji, przeprowadzaniu walidacji CFD lub porównywaniu symulacji z danymi eksperymentalnymi.
