1. Introducción
En muchas simulaciones de CFD en ingeniería, especialmente en aplicaciones de aerodinámica externa e ingeniería del viento, la turbulencia cerca de la pared se modela comúnmente utilizando funciones de pared estándar en lugar de resolver directamente la subcapa viscosa. Un ejemplo típico es la nutkWallFunction utilizada en OpenFOAM (y aplicada en RWIND), que estima la viscosidad turbulenta en la pared basándose en la ley logarítmica de la pared y en suposiciones empíricas de modelado de turbulencia. Esta estrategia de modelado permite realizar simulaciones con mallas relativamente gruesas, conduciendo a una reducción significativa en el costo computacional y el tiempo de simulación, lo cual es práctico para problemas de ingeniería a gran escala como edificios, puentes y simulaciones de viento urbano.
Sin embargo, las simplificaciones introducidas por las funciones de pared estándar también imponen importantes limitaciones en la precisión de la predicción del flujo cerca de la pared. Estas limitaciones pueden influir en cantidades como la tensión de cizallamiento en la pared, el desarrollo de la capa límite y las distribuciones de presión local, y por lo tanto deben ser cuidadosamente consideradas al interpretar resultados aerodinámicos, evaluar la precisión del modelo o realizar estudios de validación contra datos experimentales.
Este artículo discute las principales consecuencias e implicaciones técnicas de utilizar enfoques de funciones de pared estándar en simulaciones CFD aerodinámicas bajo la suposición de valores de y⁺ muy altos que se encuentran fuera del rango recomendado o aceptado. También destaca las situaciones en las que esta estrategia de modelado es apropiada, así como los casos en los que sus limitaciones pueden afectar la fiabilidad de los resultados.
2. Antecedentes: Funciones de Pared en CFD Aerodinámica

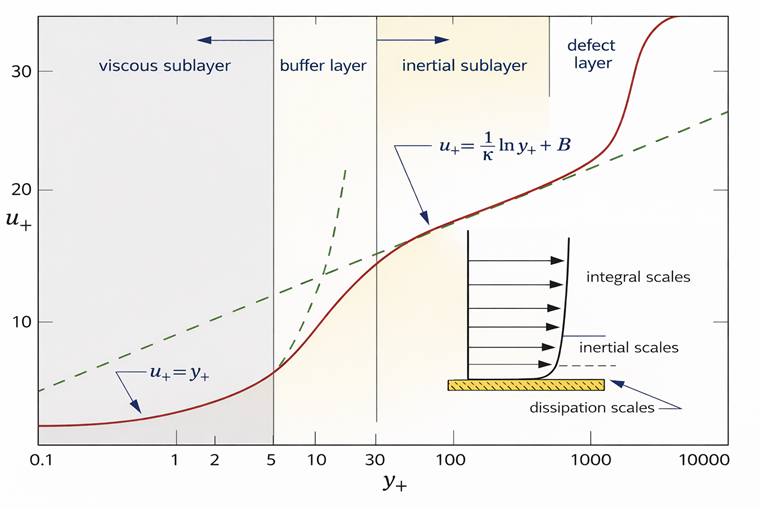

Cerca de las paredes sólidas, las capas límites turbulentas contienen múltiples regiones:
- Subcapa viscosa (bajo 𝑦+)
- Capa intermedia
- Región logarítmica (alto 𝑦+)
Las funciones de pared estándar asumen:
- La primera celda computacional se encuentra dentro de la región logarítmica (normalmente 𝑦+>30).
- El perfil de velocidad cerca de la pared sigue la ley logarítmica de la pared.
- La viscosidad turbulenta y la tensión de cizallamiento se estiman usando relaciones empíricas en lugar de resolver estructuras de flujo de pequeña escala.
Esta estrategia de modelado se utiliza ampliamente en:
- Aerodinámica externa
- Simulaciones de ingeniería del viento
- Simulaciones de flujo ambiental a gran escala
porque permite obtener soluciones estables con mallas relativamente gruesas.
3. Ventajas del Enfoque Actual de Funciones de Pared de Alto-y⁺
El uso de funciones de pared estándar con valores altos de 𝑦+ ofrece varios beneficios prácticos para las simulaciones de CFD en ingeniería. Al evitar la necesidad de resolver la subcapa viscosa, este enfoque permite el uso de mallas más gruesas, resultando en una reducción de costos computacionales y simulaciones más rápidas, al tiempo que captura el comportamiento global del flujo relevante para muchos estudios aerodinámicos a gran escala.
- Alta eficiencia computacional
Permite el uso de mallas relativamente gruesas cerca de las paredes, reduciendo significativamente el número de celdas computacionales y el tiempo de simulación.
- Reducción de costos computacionales
Evita la malla extremadamente fina requerida para resolver la subcapa viscosa (𝑦+≈1), que aumentaría dramáticamente los requisitos de CPU y memoria.
- Adecuado para dominios computacionales grandes
Eficiente para simulaciones que involucran ambientes a gran escala como áreas urbanas, modelos de terrenos y grupos de edificios complejos.
- Robustez y estabilidad numérica
Los enfoques de funciones de pared estándar son generalmente menos sensibles a irregularidades en la malla y tienden a producir soluciones estables para geometrías complejas.
- Eficiente para estudios paramétricos
Permite una rápida comparación de múltiples alternativas de diseño, orientaciones de edificios o condiciones ambientales.
- Adecuado para estudios de diseño en etapas iniciales
Proporciona una visión rápida del comportamiento aerodinámico durante las fases de diseño conceptual cuando no se requiere una resolución detallada de la capa límite.
- Efectivo para capturar el comportamiento global del flujo
Representa con precisión patrones de flujo a gran escala como regiones de estela, zonas de aceleración de flujo y distribución general del viento.
- Compromiso práctico en ingeniería
Equilibra la eficiencia computacional y la precisión aceptable en ingeniería cuando el principal interés es el comportamiento aerodinámico global más que la física detallada cerca de la pared.
4. Desventajas Clave en Simulaciones Aerodinámicas
4.1 Resolución Reducida Cerca de la Pared
Las funciones de pared estándar no resuelven la subcapa viscosa. En consecuencia:
- No se capturan los gradientes de velocidad detallados cerca de la pared
- Las estructuras de turbulencia cerca de la pared se aproximan en lugar de calcularse
- La física del flujo local puede ser sobresimplificada
Esta limitación impacta directamente la precisión aerodinámica cuando los efectos acotados en la pared dominan.
4.2 Tensión de Cizallamiento en la Pared y Fricción de Piel Inexacta
Las funciones de pared estiman la tensión de cizallamiento en la pared a partir de relaciones empíricas de la ley logarítmica. Esto puede causar:
- Errores en la resistencia por fricción de piel
- Precisión reducida en la predicción de resistencia total para cuerpos aerodinámicos
- Distribución inexacta de la tensión de cizallamiento a lo largo de superficies
Para el análisis de rendimiento aerodinámico, estas desviaciones pueden ser significativas
4.3 Limitaciones en la Predicción de Separación de Flujo
Las funciones de pared asumen comportamiento de capa límite en equilibrio, lo que resulta inválido en:
- Fuertes gradientes de presión adversos
- Desaceleración rápida del flujo
- Separación inducida por geometría compleja
Las consecuencias típicas incluyen:
- Predicción incorrecta de la iniciación de la separación
- Errores en la ubicación de la reanudación
- Estructura de estela inexacta
Dado que la separación influye fuertemente en las fuerzas aerodinámicas, esto representa una desventaja mayor
4.4 Precisión Reducida en Regiones de Estela y Recirculación
Debido a que la turbulencia cerca de la pared no está completamente resuelta:
- El desarrollo de la capa de cizallamiento puede modelarse de manera inexacta
- Las zonas de recirculación pueden estar incorrectamente dimensionadas
- Las estructuras de vórtices pueden estar excesivamente difuminadas
Esto afecta la estimación de cargas aerodinámicas y la visualización del flujo
4.5 Sensibilidad a la Colocación de y⁺
La validez de la función de pared depende de la colocación adecuada de la primera celda de malla cerca de la pared:
- Alto 𝑦+ → ley logarítmica válida
- Bajo 𝑦+ → las suposiciones fallan
- 𝑦+ intermedio (región intermedia) → aumenta la incertidumbre en el modelado
Un diseño de malla pobre puede introducir errores ocultos incluso cuando las simulaciones parecen numéricamente estables.
4.6 Capacidad Limitada para Flujos de Transición
Las funciones de pared estándar asumen condiciones de flujo completamente turbulento. Como resultado:
- No se puede capturar con precisión la transición de laminar a turbulento.
- El desarrollo de la capa límite puede estar mal representado.
Esto es importante para aplicaciones aerodinámicas que involucran:
- Baja intensidad de turbulencia
- Superficies lisas
- Flujos en perfiles aerodinámicos
4.7 Precisión Reducida para Picos de Presión Locales
El modelado empírico de paredes puede suavizar los gradientes de presión cerca de superficies, llevando a:
- Subestimación o sobreestimación de los coeficientes de presión de pico
- Precisión reducida en la evaluación de cargas locales
- Errores potenciales en las cargas estructurales de diseño
4.8 Dependencia en Suposiciones de Ley Logarítmica Empírica
Las funciones de pared dependen de modelos empíricos simplificados que suponen:
- Capas límites turbulentas totalmente desarrolladas
- Desarrollo de flujo suave
- Gradientes de presión moderados
Cuando las condiciones aerodinámicas reales se desvían de estas suposiciones, la precisión disminuye
5. Compensación en Ingeniería: Precisión vs Eficiencia
A pesar de las desventajas, las funciones de pared estándar siguen siendo muy usadas en CFD de ingeniería porque proporcionan varios beneficios prácticos importantes:
- Mejora la estabilidad numérica
- Reduce los requisitos de malla
- Menor costo computacional
- Mayor accesibilidad para aplicaciones de ingeniería, permitiendo realizar simulaciones dentro de límites realistas de tiempo y recursos
En los flujos de trabajo de ingeniería práctica, las simulaciones de muy alta resolución que resuelven completamente la subcapa viscosa son a menudo computacionalmente muy costosas y no siempre factibles para tareas rutinarias de diseño. Por lo tanto, los enfoques de función de pared representan no solo un compromiso entre precisión y costo, sino también una estrategia de modelado práctica que hace que las simulaciones aerodinámicas sean accesibles para aplicaciones de ingeniería cotidiana. Como se destaca también en el artículo, las simulaciones altamente detalladas e intensivas en cómputo no son frecuentemente prácticas en proyectos de ingeniería típicos donde el tiempo y los recursos computacionales son limitados.
Por estas razones, los enfoques de funciones de pared estándar son a menudo aceptables para:
- Visualización de flujo
- Estudios de diseño en etapas iniciales
- Evaluación aerodinámica conceptual
- Estudios de viento relacionados con topografía o terreno
- Estimación de carga global
Sin embargo, pueden no ser adecuados para aplicaciones donde la física detallada del flujo cerca de la pared es crítica, como:
- Cálculos de presión de pico
- Diseño de presión en fachadas locales
- Simulaciones transitorias que involucran fluctuaciones detalladas del flujo
- Efectos locales cerca de bordes o esquinas afilados
- Análisis preciso de separación y reanudación
La Tabla 1 clasifica aplicaciones de CFD aerodinámico según su idoneidad al usar un enfoque de función de pared estándar de alto-𝑦+ donde no se resuelve la subcapa viscosa. Se recomiendan aplicaciones enfocadas en el comportamiento global del flujo, algunos análisis que requieren precisión moderada son condicionalmente recomendados, mientras que estudios que dependen de la física detallada cerca de la pared no se recomiendan.
Tabla 1: Aplicabilidad de Simulaciones CFD Aerodinámicas de RWIND Bajo las Suposiciones de Función de Pared Estándar de Alto-y⁺
| No | Aplicación | Objetivo Principal | Recomendación | Justificación Técnica |
|---|---|---|---|---|
| 1 | Cargas de viento globales en edificios | Fuerzas y momentos generales | 🟢 Recomendado | Dominado por la distribución de presión a gran escala; resolución detallada de cizallamiento en la pared menos crítica |
| 2 | Diseño de fachadas | Zonificación de presión en revestimientos | 🔴 No Recomendado | picos de presión locales cerca de bordes y esquinas pueden subestimarse |
| 3 | Confort de viento peatonal | Velocidad a 1.5–2 m de altura | 🟢 Recomendado | Enfoque primario en el campo de velocidad; el estrés de cizallamiento cerca de la pared tiene influencia limitada |
| 4 | Estudios de flujo de viento urbano | Distribución de viento en bloques urbanos | 🟢 Recomendado | Eficiencia de gran dominio priorizada sobre la resolución detallada de la capa de la pared |
| 5 | Visualización de flujo | Corrientes y estructuras de estela | 🟢 Recomendado | Las tendencias cualitativas son robustas a pesar de la simplificación cerca de la pared |
| 6 | Comparación de diseño paramétrico | Tendencias de rendimiento relativo | 🟢 Recomendado | Las suposiciones de modelado consistentes permiten una evaluación comparativa fiable |
| 7 | Levantamiento de techo (succión media) | Presiones promedio en el techo | 🟡 Condicionalmente Recomendado | Succión media aceptable; picos localizados en esquinas altamente sensibles a la malla |
| 8 | Resistencia/lift media en cuerpo romo | Coeficientes aerodinámicos globales | 🟡 Condicionalmente Recomendado | Las fuerzas medias se capturan razonablemente; ubicación de separación menos precisa |
| 9 | Estudio detallado de separación | Ubicación exacta de separación y reanudación | 🔴 No Recomendado | Suposición de función de pared en equilibrio inválida bajo fuertes gradientes de presión adversos |
| 10 | Análisis de resistencia por fricción en la piel | Desglose de resistencia por fricción | 🔴 No Recomendado | Alto y+ impide la resolución precisa de estrés de cizallamiento en la pared y gradiante de capa límite |
| 11 | Aerodinámica de perfil aerodinámico o vehículo | Rendimiento de lift y drag | 🔴 No Recomendado | Requiere y+ aproximadamente 1 y subcapa viscosa resuelta |
| 12 | Presión local de pico | Picos de Cp en bordes afilados | 🔴 No Recomendado | Alto y+ suaviza gradientes de presión y subestima extremos locales |
| 13 | Desprendimiento de vórtices transitorio | Frecuencia dominante de desprendimiento | 🔴 No Recomendado | Amplitud de fluctuación menos fiable |
| 14 | Estudio de viento en terraza elevada | Zonas de aceleración local | 🟡 Condicionalmente Recomendado | Tendencias generales capturadas; efectos de borde inciertos |
| 15 | Validación de grado de investigación | Fidelidad a nivel de publicación | 🔴 No Recomendado | La validación de alta fidelidad requiere modelado de pared resuelto o mejorado cerca de la pared |
6. Conclusión
Los enfoques de funciones de pared estándar como nutkWallFunction proporcionan un método práctico y eficiente para modelar capas límites turbulentas en simulaciones aerodinámicas. Sin embargo, la dependencia de aproximaciones empíricas de la ley logarítmica introduce importantes limitaciones, incluyendo reducción en la precisión de la física cerca de la pared, predicción menos fiable de la separación y sensibilidad al diseño de malla. Los ingenieros deben comprender estas desventajas al interpretar resultados de simulación, realizar validaciones de CFD o comparar simulaciones con datos experimentales.
