1. Introduction
Dans de nombreuses simulations CFD en ingénierie, en particulier dans les applications d’aérodynamique externe et de génie éolien, la turbulence près des voiles est couramment modélisée à l'aide de fonctions de voile standard plutôt que de résoudre directement la sous-couche visqueuse. La nutkWallFunction utilisée dans OpenFOAM (et appliquée dans RWIND), qui estime la viscosité turbulente sur le voile sur la base de la loi logarithmique du voile et des hypothèses empiriques de modélisation de la turbulence est un exemple typique. Cette stratégie de modélisation permet de réaliser des simulations avec des maillages relativement grossiers, entraînant une réduction significative du coût en puissance de calcul et du temps de simulation. Pratique pour les problèmes d’ingénierie à grande échelle tels que les bâtiments, les ponts et les simulations des flux de vent en milieu urbain.
Cependant, les simplifications introduites par les fonctions de voile standard imposent également des limitations importantes sur la précision de la prédiction de l’écoulement près des voiles. Ces limitations peuvent influencer des quantités telles que le cisaillement de voile, le développement de la couche limite et les distributions de pression locale, et doivent donc être soigneusement prises en compte lors de l’interprétation des résultats aérodynamiques, de l’évaluation de la précision du modèle ou de la réalisation d’études de validation par rapport à des données expérimentales.
Cet article discute des conséquences clés et des implications techniques de l’utilisation d’approches par fonctions paroi standard dans les simulations CFD aérodynamiques sous l’hypothèse de valeurs de y⁺ très élevées qui dépassent la plage recommandée ou acceptée. Il souligne également les situations dans lesquelles cette stratégie de modélisation est adéquate, ainsi que les cas où ses limitations peuvent affecter la fiabilité des résultats.
2. Contexte : Fonctions de voile en CFD aérodynamique

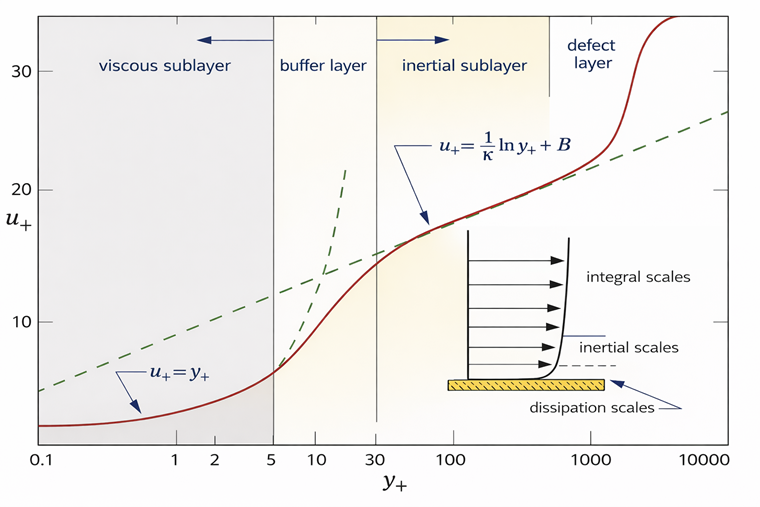

Près des voiles solides, les couches limites turbulentes contiennent plusieurs régions :
- Sous-couche visqueuse (𝑦+ bas)
- Couche tampon
- Région logarithmique (𝑦+ élevé)
Les fonctions de voile standard présument :
- La première cellule de calcul se trouve dans la région logarithmique (typiquement 𝑦+>30).
- Le profil de vitesse près du voile suit la loi logarithmique du voile.
- La viscosité turbulente et la contrainte de cisaillement sont estimés à l’aide de relations empiriques au lieu de résoudre des structures d’écoulement à petite échelle.
Cette stratégie de modélisation est largement utilisée dans :
- L’aérodynamique externe
- Les simulations de génie éolien
- Les simulations de flux environnemental à grande échelle
car elle permet des solutions stables avec des maillages relativement grossiers.
3. Avantages de l'approche actuelle des fonctions paroi à y⁺ élevé
L’utilisation de fonctions de voile standard avec de hautes valeurs de 𝑦+ offre plusieurs bénéfices pratiques pour les simulations CFD en ingénierie. En évitant la nécessité de résoudre la sous-couche visqueuse, cette approche permet l’utilisation de maillages plus grossiers, réduisant ainsi le coût de calcul et accélérant les simulations tout en capturant le comportement global de l’écoulement pertinent pour de nombreuses études aérodynamiques à grande échelle.
- Calcul très efficace
Permet l’utilisation de maillages relativement grossiers près des voiles, réduisant considérablement le nombre de cellules de calcul et le temps de simulation.
- Coût en puissance de calcul réduit
Évite le maillage extrêmement fin requis pour résoudre la sous-couche visqueuse (𝑦+≈1), ce qui augmenterait considérablement les exigences en puissance de calcul.
- Adapté aux grands domaines de calcul
Efficace pour les simulations impliquant de grands environnements comme les espaces urbains, les modèles de terrain et les groupes de bâtiments complexes.
- Robustesse et stabilité numériques
Les approches par fonctions de voile standard sont généralement moins sensibles aux irrégularités du maillage et ont tendance à produire des solutions stables pour des géométries complexes.
- Efficace pour les études paramétriques
Permet des comparaisons rapides de plusieurs alternatives de calcul, orientations de bâtiments ou conditions environnementales.
- Bien adapté aux études préliminaires
Fournit rapidement une compréhension aérodynamique pendant les phases de conception lorsque la résolution détaillée de la couche limite n’est pas requise.
- Efficace pour capturer le comportement d’écoulement global
Représente avec précision les patrons d’écoulement à grande échelle tels que les régions de sillage, les zones d’accélération de l’écoulement et la distribution générale du vent.
- Compromis d'ingénierie pratique
Équilibre entre efficacité de calcul et précision acceptable de l’ingénierie lorsque l’intérêt principal est le comportement aérodynamique global plutôt que la physique détaillée près des parois.
4. Inconvénients majeurs dans les simulations aérodynamiques
4.1 Résolution réduite près des parois
Les fonctions de voile standard ne résolvent pas la sous-couche visqueuse. Par conséquent :
- Les gradients de vitesse détaillés près du voile ne sont pas capturés
- Les structures de turbulence près des voiles sont approximées plutôt que calculées
- La physique locale de l’écoulement peut être trop simplifiée
Cette limitation impacte directement la précision aérodynamique lorsque les effets liés à la paroi dominent.
4.2 Contrainte de cisaillement de voile et frottement inexacts
Les fonctions de voile estiment la contrainte de cisaillement de voile à partir de relations empiriques de la loi logarithmique. Peuvent en résulter :
- Des erreurs dans la traînée de frottement
- Une précision réduite dans la prédiction de la traînée totale pour les corps profilés
- Une distribution de contrainte de cisaillement de surface inexacte
Pour l’analyse de performance aérodynamique, ces écarts peuvent être significatifs
4.3 Limitations dans la prédiction de la séparation de l’écoulement
Les fonctions de voile présument un comportement de couche limite en équilivre, ce qui devient invalide dans :
- Les gradients de pression adverses forts
- La décélération rapide de l’écoulement
- La séparation induite par des géométries complexes
Les conséquences typiques incluent :
- Prédiction incorrecte du début de la séparation
- Erreurs dans la localisation du réattachement
- Structure de sillage inexacte
Comme la séparation influence fortement les forces aérodynamiques, cela représente un inconvénient majeur
4.4 Précision réduite dans les régions de sillage et de recirculation
Puisque la turbulence près des voile n’est pas entièrement résolue :
- Le développement de la couche de cisaillement peut être modélisé de façon inexacte
- Les zones de recirculation peuvent être incorrectement dimensionnées
- Les structures de tourbillons peuvent être trop diffusées
Cela affecte l’estimation des charges aérodynamiques et la visualisation des flux
4.5 Sensibilité au placement de y⁺
La validité des fonctions de voile dépend de l’emplacement adéquat de la première cellule de maillage près du voile :
- 𝑦+ élevé → loi logarithmique valide
- 𝑦+ élevé → les hypothèses s’effondrent
- 𝑦+ intermédiaire (région tampon) → l’incertitude de la modélisation augmente
Un mauvais maillage peut donc introduire des erreurs cachées même lorsque les simulations semblent numériquement stables.
4.6 Capacité limitée pour les flux transitoires
Les fonctions paroi standard présument des conditions d’écoulement entièrement turbulent. Il en résulte :
- La transition laminaire-turbulente ne peut pas être capturée avec précision.
- Le développement de la couche limite peut être mal représenté.
C’est important pour les applications aérodynamiques impliquant :
- Faible intensité de turbulence
- Surfaces lisses
- Écoulements sur profilés
4.7 Précision réduite pour les pointes de pression locale
La modélisation paroi empirique peut lisser les gradients de pression près des surfaces, conduisant à :
- Sous-estimation ou surestimation des coefficients de pression de pointe
- Précision réduite dans l’évaluation des charges locales
- Erreurs potentielles dans les charges de calcul de structure
4.8 Dépendance aux hypothèses empiriques de la loi logarithmique
Les fonctions de voile reposent sur des modèles empiriques simplifiés qui présument :
- Couches limites turbulentes complètement développées
- Développement d’écoulement régulier
- Gradients de pression modérés
Lorsque les conditions aérodynamiques réelles dévient de ces hypothèses, la précision diminue
5. Compromis en ingénierie : Précision et efficacité
Malgré les inconvénients, les fonctions de voile standard restent largement utilisées en CFD car elles offrent plusieurs avantages pratiques importants :
- Amélioration de la stabilité numérique
- Réduction des exigences de maillage
- Coût moindre en puissance de calcul
- Plus grande accessibilité pour les applications d’ingénierie, permettant d’effectuer des simulations dans des limites de temps et de ressources réalistes
Dans les flux de travail d’ingénierie pratiques, les simulations à très haute résolution qui résolvent complètement la sous-couche visqueuse sont souvent très coûteuses en calcul et pas toujours réalisables pour les calculs de routine. Par conséquent, les approches par fonctions de voile représentent non seulement un compromis entre précision et coût, mais aussi une stratégie de modélisation pratique qui rend les simulations aérodynamiques accessibles pour les applications d’ingénierie au quotidien. Comme souligné également dans l’article, les simulations très détaillées et intensives en calcul ne sont souvent pas encore pratiques dans les projets d’ingénierie typiques où le temps et les ressources informatiques sont limités.
Pour ces raisons, les approches par fonctions de voile standard sont souvent acceptables pour :
- La visualisation des flux
- Les études préliminaires
- L’évaluation aérodynamique conceptuelle
- Les études de vent liées à la topographie ou au terrain
- L’estimation des charges globales
Cependant, elles peuvent ne pas convenir pour les applications où la physique détaillée de l’écoulement près des voiles est critique, telles que :
- Les calculs de pression de pointe
- Le calcul des pressions de façade locales
- Les simulations des flux transitoires impliquant des fluctuations de flux détaillées
- Les effets locaux près des angles ou des bords pointus
- L’analyse précise de la séparation et du réattachement
Le tableau 1 classe les applications CFD aérodynamiques selon leur pertinence lors de l’utilisation d’une approche par fonction de voile standard à 𝑦+ élevé où la sous-couche visqueuse n’est pas résolue. Les applications axées sur le comportement d’écoulement global sont recommandées, certaines analyses nécessitant une précision modérée sont conditionnellement recommandées, tandis que les études dépendant de la physique détaillée près des voiles ne sont pas recommandées.
Tableau 1 : Applicabilité des simulations CFD aérodynamiques RWIND sous les hypothèses de fonction de voile standard à 𝑦+ élevé
| No | Application | Objectif Principal | Recommandation | Justification Technique |
|---|---|---|---|---|
| 1 | Charges de vent globales sur les bâtiments | Forces et moments globaux | 🟢 Recommandé | Dominé par la distribution de pression à grande échelle ; résolution détaillée du cisaillement de paroi moins critique |
| 2 | Conception de façade | Zonage de pression de revêtement | 🔴 Non recommandé | Les pressions de pointe locales près des bords et des coins peuvent être sous-estimées |
| 3 | Confort éolien des piétons | Vitesse à 1,5–2 m de hauteur | 🟢 Recommandé | Focalisation principale sur le champ de vitesse ; le cisaillement près des voiles a une influence limitée |
| 4 | Études de flux de vent urbain | Distribution du vent dans les blocs de la ville | 🟢 Recommandé | L’efficacité des grands domaines est priorisée sur la résolution détaillée de la couche paroi |
| 5 | Visualisation de l’écoulement | Lignes de flux et structures de sillage | 🟢 Recommandé | Les tendances qualitatives sont robustes malgré la simplification près des parois |
| 6 | Comparaison de calcul paramétrique | Tendances de performance relative | 🟢 Recommandé | Des hypothèses de modélisation cohérentes permettent une évaluation comparative fiable |
| 7 | Soulèvement de toiture (aspiration moyenne) | Pressions moyennes de la toiture | 🟡 Recommandé dans certains cas | L’aspiration moyenne est acceptable ; les pointes localisées aux angles sont très sensibles au maillage |
| 8 | Traînée/portance moyenne de corps non profilés | Coefficients aérodynamiques globaux | 🟡 Recommandé dans certains cas | Les forces moyennes sont raisonnablement capturées ; la localisation de la séparation est moins précise |
| 9 | Étude de séparation détaillée | Localisation exacte de la séparation et de la réattachement | 🔴 Non recommandé | L’hypothèse de fonction de voile en équilibre n’est pas valide sous des gradients de pression adverses forts |
| 10 | Analyse de traînée de friction de surface | Décomposition de la traînée de friction | 🔴 Non recommandé | y+ élevé empêche la résolution précise du cisaillement de paroi et du gradient de la couche limite |
| 11 | Aérodynamique d’aile ou de véhicule | Performance de portance et de traînée | 🔴 Non 'ecommandé | Nécessite y+ d’environ 1 et sous-couche visqueuse résolue |
| 12 | Pression de pic local | Pointes de Cp à arêtes vives | 🔴 Non recommandé | Haut y+ lisse les gradients de pression et sous-estime les extrêmes locaux |
| 13 | Détachement transitoire de vortex | Fréquence de détachement dominante | 🔴 Non eecommandé | Amplitude des fluctuations moins fiable |
| 14 | Étude de vent sur terrasse surélevée | Zones d’accélération locale | 🟡 Recommandé dans certains cas | Les tendances générales sont capturées ; effets des arêtes incertains |
| 15 | Validation de qualité recherche | Fidélité de niveau publication | 🔴 Non recommandé | La validation de haute fidélité nécessite une modélisation résolue des parois ou améliorée près des voiles |
6. Conclusion
Les approches par fonction de voile standard telles que nutkWallFunction offrent une méthode pratique et efficace pour modéliser les couches limites turbulentes dans les simulations aérodynamiques. Cependant, la dépendance aux approximations de la loi logarithmique empirique introduit d’importantes limitations, y compris une précision réduite de la physique près des parois, une prédiction moins fiable de la séparation, et une sensibilité au design du maillage. Les ingénieurs doivent comprendre ces inconvénients lorsqu'ils interprètent des résultats de simulation, effectuent une validation CFD ou comparent des simulations avec des données expérimentales.
