1. Introdução
Em muitas simulações de CFD na engenharia, especialmente nas aplicações de aerodinâmica externa e engenharia do vento, a turbulência próxima à parede é geralmente modelada usando funções de parede padrão em vez de resolver diretamente a subcamada viscosa. Um exemplo típico é a nutkWallFunction usada no OpenFOAM (e aplicada no RWIND), que estima a viscosidade turbulenta na parede com base na lei logarítmica da parede e em pressupostos empíricos de modelagem de turbulência. Essa estratégia de modelação permite que as simulações sejam realizadas com malhas relativamente grossas, levando a uma redução significativa no custo computacional e no tempo de simulação, o que é prático para problemas de engenharia de grande escala, como edifícios, pontes e simulações de vento urbano.
No entanto, as simplificações introduzidas pelas funções de parede padrão também impõem limitações importantes na precisão da previsão do fluxo próximo à parede. Essas limitações podem influenciar quantidades como a tensão de corte na parede, desenvolvimento da camada limite e distribuições de pressão local, devendo, portanto, ser cuidadosamente consideradas ao interpretar resultados aerodinâmicos, avaliar a precisão do modelo ou realizar estudos de validação em relação a dados experimentais.
Este artigo discute as principais consequências e implicações técnicas do uso de abordagens padrão de funções de parede em simulações aerodinâmicas de CFD sob a suposição de valores de y⁺ muito altos que se encontram fora da faixa recomendada ou aceite. Também destaca as situações em que essa estratégia de modelação é apropriada, bem como os casos em que suas limitações podem afetar a confiabilidade dos resultados.
2. Contexto: Funções de Parede em CFD Aerodinâmico

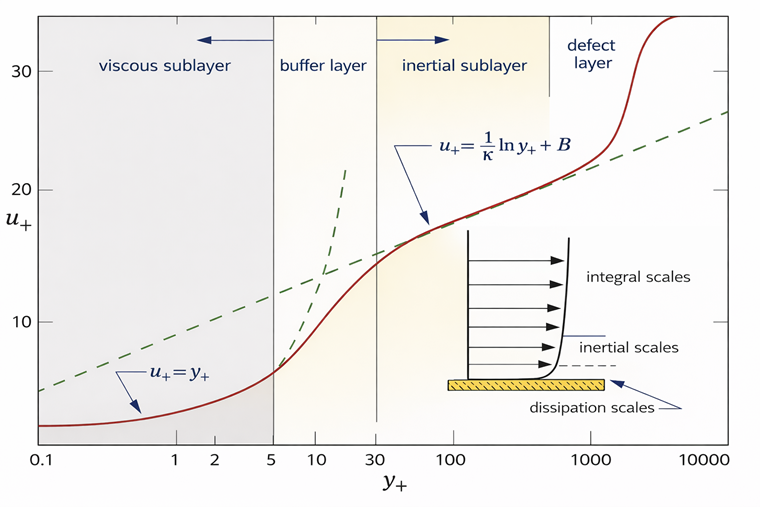

Perto das paredes sólidas, as camadas limites turbulentas contêm várias regiões:
- Subcamada viscosa (baixo 𝑦+)
- Camada de buffer
- Região logarítmica (alto 𝑦+)
As funções de parede padrão assumem:
- A primeira célula computacional está dentro da região logarítmica (tipicamente 𝑦+>30).
- O perfil de velocidade próximo à parede segue a lei logarítmica da parede.
- A viscosidade turbulenta e a tensão de corte são estimadas usando relações empíricas em vez de resolver estruturas de fluxo em pequena escala.
Esta estratégia de modelação é amplamente utilizada em:
- Aerodinâmica externa
- Simulações de engenharia do vento
- Simulações de fluxo ambiental em larga escala
porque permite soluções estáveis com malhas relativamente grossas.
3. Vantagens da Atual Abordagem de Funções de Parede com Alto-y⁺
O uso de funções de parede padrão com valores altos de 𝑦+ oferece diversos benefícios práticos para as simulações de CFD na engenharia. Ao evitar a necessidade de resolver a subcamada viscosa, essa abordagem permite o uso de malhas mais grossas, resultando em menor custo computacional e simulações mais rápidas enquanto ainda captura o comportamento do fluxo geral relevante para muitos estudos aerodinâmicos de grande escala.
- Elevada eficiência computacional
Permite o uso de malhas relativamente grossas perto das paredes, reduzindo significativamente o número de células computacionais e o tempo de simulação.
- Redução do custo computacional
Evita a malha extremamente fina necessária para resolver a subcamada viscosa (𝑦+≈1), o que aumentaria dramaticamente as exigências de CPU e memória.
- Adequado para grandes domínios computacionais
Eficiente para simulações envolvendo ambientes em grande escala como áreas urbanas, modelos de terreno e complexos de edifícios.
- Robustez e estabilidade numérica
As abordagens de funções de parede padrão são geralmente menos sensíveis a irregularidades na malha e tendem a produzir soluções estáveis para geometrias complexas.
- Eficiente para estudos paramétricos
Permite uma rápida comparação de múltiplas alternativas de design, orientações de edifícios ou condições ambientais.
- Adequado para estudos de dimensionamento em estágio inicial
Fornece um rápido insight aerodinâmico durante as fases de dimensionamento conceitual quando a resolução detalhada da camada limite não é necessária.
- Eficaz para capturar o comportamento global do fluxo
Representa com precisão padrões de fluxo em grande escala, tais como regiões de esteira, zonas de aceleração do fluxo e distribuição geral do vento.
- Compromisso de engenharia prático
Equilibra eficiência computacional e precisão aceitável de engenharia quando o principal interesse é o comportamento aerodinâmico geral, em vez de física detalhada próxima à parede.
4. Principais desvantagens nas simulações aerodinâmicas
4.1 Resolução reduzida próxima à parede
As funções de parede padrão não resolvem a subcamada viscosa. Consequentemente:
- Gradientes de velocidade detalhados próximos à parede não são capturados
- Estruturas de turbulência próximas à parede são aproximadas em vez de calculadas
- A física local do fluxo pode ser excessivamente simplificada
Esta limitação impacta diretamente a precisão aerodinâmica quando os efeitos restritos à parede dominam.
4.2 Tensão de corte e atrito da superfície imprecisos
As funções de parede estimam a tensão de corte na parede a partir de relações empíricas da lei logarítmica. Isso pode causar:
- Erros no arrasto por atrito da superfície
- Precisão reduzida na previsão do arrasto total para corpos aerodinâmicos
- Distribuição imprecisa da tensão de corte ao longo das superfícies
Para análise de desempenho aerodinâmico, essas variações podem ser significativas
4.3 Limitações na previsão a separação do fluxo
As funções de parede assumem comportamento de camada limite em equilíbrio, o que se torna inválido em:
- Fortes gradientes de pressão adversos
- Desaceleração rápida do fluxo
- Separação induzida por geometria complexa
Consequências típicas incluem:
- Previsão incorreta do início da separação
- Erros na localização da reaproximação
- Estrutura de esteira imprecisa
Como a separação influencia fortemente as forças aerodinâmicas, este representa um grande inconveniente
4.4 Precisão Reduzida em Regiões de Esteira e Recirculação
Como a turbulência próxima à parede não é totalmente resolvida:
- O desenvolvimento da camada de cisalhamento pode ser modelado de forma imprecisa
- As zonas de recirculação podem ser dimensionadas incorretamente
- As estruturas de vórtices podem ser excessivamente difusas
Isso afeta a estimativa de carga aerodinâmica e a visualização do fluxo
4.5 Sensibilidade à colocação de y⁺
A validade das funções de parede depende da colocação apropriada da primeira célula da malha próxima à parede:
- 𝑦+ alto → lei logarítmica válida
- 𝑦+ baixo → suposições desmoronam
- 𝑦+ intermediário (região de buffer) → aumenta a incerteza na modelação
Um dimensionamento de malha pobre pode, portanto, introduzir erros ocultos mesmo quando as simulações parecem numericamente estáveis.
4.6 Capacidade limitada para fluxos transitórios
As funções de parede padrão assumem condições de fluxo totalmente turbulentas. Como resultado:
- A transição de laminar para turbulento não pode ser capturada com precisão.
- O desenvolvimento da camada limite pode ser mal representado.
Isso é importante para aplicações aerodinâmicas envolvendo:
- Baixa intensidade de turbulência
- Superfícies suaves
- Fluxos de aerofólios
4.7 Precisão reduzida para picos de pressão local
A modelação empírica da parede pode suavizar gradientes de pressão perto das superfícies, levando a:
- Subestimação ou superestimação dos coeficientes de pico de pressão
- Precisão reduzida nas avaliações de carga local
- Potenciais erros nas cargas de design estrutural
4.8 Dependência de suposições da lei logarítmica empírica
As funções de parede dependem de modelos empíricos simplificados que assumem:
- Camadas limites turbulentas totalmente desenvolvidas
- Desenvolvimento de fluxo suave
- Gradientes de pressão moderados
Quando as condições aerodinâmicas reais se desviam dessas suposições, a precisão diminui
5. Compromisso de engenharia: precisão vs eficiência
Apesar das desvantagens, as funções de parede padrão permanecem amplamente utilizadas na CFD de engenharia porque fornecem vários benefícios práticos importantes:
- Melhor estabilidade numérica
- Requisitos de malha reduzidos
- Menor custo computacional
- Maior acessibilidade para aplicações de engenharia, permitindo que as simulações sejam realizadas dentro de limites realistas de tempo e recursos
Nos fluxos de trabalho de engenharia práticos, as simulações de resolução extremamente alta que resolvem completamente a subcamada viscosa são frequentemente computacionalmente muito caras e nem sempre viáveis para tarefas de dimensionamento rotineiras. Portanto, as abordagens de funções de parede representam não apenas um compromisso entre precisão e custo, mas também uma estratégia de modelação prática que torna as simulações aerodinâmicas acessíveis para aplicações de engenharia do dia a dia. Como também destacado no artigo, as simulações altamente detalhadas e computacionalmente intensivas são muitas vezes ainda inexequível em projetos típicos de engenharia onde o tempo e os recursos computacionais são limitados.
Por essas razões, as abordagens de funções de parede padrão são frequentemente aceitáveis para:
- Visualização de fluxo
- Estudos de design em estágio inicial
- Avaliação aerodinâmica conceptual
- Estudos de vento topográfico ou relacionados a terreno
- Estimativa de carga global
No entanto, elas podem não ser adequadas para aplicações onde a física do fluxo detalhado próximo à parede é crítica, como:
- Cálculos de pressão de pico
- Design de pressão local de fachada
- Simulações transitórias envolvendo flutuações detalhadas do fluxo
- Efeitos locais próximos a bordas ou cantos acentuados
- Análise precisa de separação e reaproximação
A Tabela 1 classifica as aplicações CFD aerodinâmicas de acordo com a sua adequação ao usar uma abordagem padrão de função de parede com alto-𝑦+ onde a subcamada viscosa não é resolvida. Aplicações focadas em comportamento de fluxo global são recomendadas, algumas análises que exigem moderada precisão são condicionalmente recomendadas, enquanto estudos que dependem de física do fluxo detalhado próximo à parede não são recomendados.
Tabela 1: Aplicabilidade das Simulações de CFD Aerodinâmico do RWIND Sob Suposições de Função de Parede Padrão com Alto-y⁺
| No | Aplicação | Objetivo Principal | Recomendação | Justificação Técnica |
|---|---|---|---|---|
| 1 | Cargas de vento globais em edifícios | Forças e momentos gerais | 🟢 Recomendado | Dominado por distribuição de pressão em grande escala; resolução detalhada da tensão na parede é menos crítica |
| 2 | Dimensionamento da fachada | Zoneamento de pressão do revestimento | 🔴 Não Recomendado | pressões locais de pico próximas a bordas e cantos podem ser subestimadas |
| 3 | Conforto do vento para pedestres | Velocidade a 1,5–2 m de altura | 🟢 Recomendado | Foco principal no campo de velocidade; tensão de corte próximo à parede tem influência limitada |
| 4 | Estudos de fluxo de vento urbano | Distribuição de vento em blocos de cidade | 🟢 Recomendado | Eficiência em grandes domínios priorizada sobre resolução detalhada da camada de parede |
| 5 | Visualização de fluxo | Linhas de corrente e estruturas de esteira | 🟢 Recomendado | Tendências qualitativas robustas apesar da simplificação próxima à parede |
| 6 | Comparação de dimensionamento paramétrico | Tendências de desempenho relativo | 🟢 Recomendado | Suposições de modelação consistentes permitem avaliação comparativa confiável |
| 7 | Elevação do telhado (sucção média) | Pressões médias no telhado | 🟡 Condicionalmente Recomendado | Solução média aceitável; picos localizados nos cantos são altamente sensíveis à malha |
| 8 | Arrasto/elevação médio de corpo rombudo | Coeficientes aerodinâmicos globais | 🟡 Condicionalmente Recomendado | Forças médias capturadas de forma razoável; localização da separação menos precisa |
| 9 | Estudo de separação detalhada | Localização exata de separação e reaproximação | 🔴 Não Recomendado | Suposição de função de parede de equilíbrio inválida sob fortes gradientes de pressão adversos |
| 10 | Análise de arrasto por atrito da superfície | Divisão do arrasto por atrito | 🔴 Não Recomendado | Alto y+ impede resolução precisa da tensão de corte na parede e do gradiente da camada limite |
| 11 | Aerodinâmica de aerofólios ou veículos | Desempenho de elevação e arrasto | 🔴 Não Recomendado | Requer 𝑦+ aproximadamente 1 e subcamada viscosa resolvida |
| 12 | Pressão de pico local | Picos de Cp em bordas afiadas | 🔴 Não Recomendado | Alto y+ suaviza gradientes de pressão e subestima extremos locais |
| 13 | Libertação de vórtices transitórios | Frequência dominante de liberação | 🔴 Não Recomendado | Amplitude de flutuação menos confiável |
| 14 | Estudo de vento em terraço elevado | Zonas de aceleração local | 🟡 Condicionalmente Recomendado | Tendências gerais capturadas; efeitos nas bordas incertos |
| 15 | Validação de qualidade para pesquisa | Fidelidade ao nível de publicação | 🔴 Não Recomendado | A validação de alta fidelidade requer a modelação de parede resolvida ou melhorada |
6. Conclusão
As abordagens de funções de parede padrão, como nutkWallFunction, fornecem um método prático e eficiente para modelar camadas limites turbulentas em simulações aerodinâmicas. No entanto, a dependência de aproximações empíricas da lei logarítmica introduz importantes limitações, incluindo precisão reduzida na física próxima à parede, previsão menos confiável de separação e sensibilidade ao design da malha. Os engenheiros devem entender essas desvantagens ao interpretar os resultados da simulação, realizar validação de CFD ou comparar simulações com dados experimentais.
