1. 介绍
在许多工程CFD仿真中，特别是在外部空气动力学和风工程应用中，近壁湍流通常使用标准壁面函数建模，而不是直接解析粘性层。一个典型的例子是在OpenFOAM中使用的nutkWallFunction（也应用于RWIND），它基于壁面对数律和经验湍流建模假设来估计壁面的湍流粘度。这种建模策略允许使用相对粗略的网格进行模拟，从而显著降低计算成本和仿真时间，这对于大型工程问题如建筑物、桥梁和城市风模拟来说是实用的。
然而，标准壁面函数引入的简化也对近壁流动预测的准确性提出了重要限制。这些限制可能影响墙面剪切应力、边界层发展和局部压力分布等量，因此在解释空气动力学结果、评估模型准确性或者进行实验数据对比研究时必须谨慎考虑。
本文讨论了在假设非常高的y⁺值超出推荐或接受范围的情况下，在空气动力学CFD仿真中使用标准壁面函数方法的关键后果和技术影响。还强调了此建模策略适用的情况以及其限制可能影响结果可靠性的情况。
2. 背景: 空气动力学CFD中的壁函数

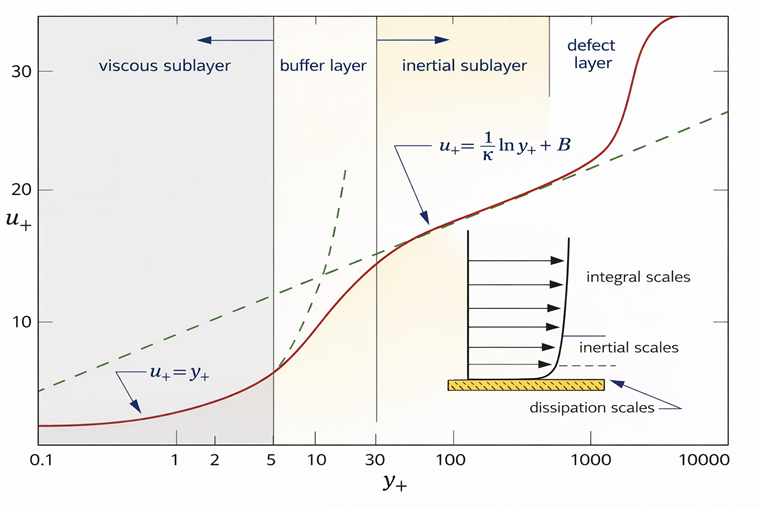

在靠近固体壁面处，湍流边界层包含多个区域：
- 粘性亚层（低𝑦+）
- 缓冲层
- 对数区（高𝑦+）
标准壁面函数假设：
- 第一个计算单元位于对数区（通常为𝑦+>30）。
- 近壁速度剖面遵循壁面对数律。
- 使用经验关系估计湍流粘度和剪切应力，而不是解析小尺度流动结构。
该建模策略广泛应用于：
- 外部空气动力学
- 风工程模拟
- 大规模环境流动模拟
因为它允许用相对粗糙的网格获得稳定的解。
3. 当前高y⁺壁面函数方法的优势
在工程CFD仿真中使用带高𝑦+值的标准壁面函数提供了若干实际的益处。通过避免解析粘性亚层的需求，这种方法允许使用较粗的网格，从而减少计算成本并加快模拟速度，同时仍然捕捉许多大型空气动力学研究中的整体流动行为。
- 高计算效率
允许在靠近壁面的地方使用相对粗糙的网格，显著减少计算单元数量和仿真时间。
- 降低计算成本
避免了解析粘性亚层（𝑦+≈1）所需的极细网格，否则CPU和内存需求将大幅增加。
- 适用于大型计算域
高效用于涉及大规模环境的模拟，如城市区域、地形模型和复杂建筑群。
- 数值稳健性和稳定性
标准壁面函数方法一般对网格不规则性不太敏感，并倾向于为复杂几何体产生稳定的解。
- 适用于参数研究
快速比较多个设计方案、建筑定向或环境条件。
- 非常适合早期设计研究
在概念设计阶段不需要详细边界层解析时，提供快速空气动力学见解。
- 有效捕捉整体流动行为
准确表示大尺度流动模式，如尾流区、流动加速区和一般风向分布。
- 实用的工程妥协
当主要关注的是整体空气动力学行为而不是详细的近壁物理时，在计算效率和可接受的工程精度之间实现平衡。
4. 空气动力学模拟中的关键缺点
4.1 降低的近壁解析度
标准壁面函数不解析粘性亚层。因此：
- 无法捕捉墙面附近的详细速度梯度
- 近壁湍流结构被近似化而非计算出来
- 局部流动物理可能被过于简化
这一限制直接影响墙面效应占主导地位时的空气动力学准确性。
4.2 不准确的墙面剪切应力和摩擦力
壁面函数通过经验对数律关系估计墙面剪切应力。这可能导致：
- 皮肤摩擦阻力中的误差
- 流线型物体的总阻力预测准确性下降
- 表面上剪切应力分布的不准确性
对于空气动力学性能分析，这些偏差可能是显著的
4.3 在预测流动分离上的局限性
壁面函数假设平衡边界层行为，这在以下情况下变得无效：
- 强大的不利压力梯度
- 快速流动减速
- 复杂几何诱发的分离
典型后果包括：
- 分离起始的错误预测
- 附着位置的误差
- 尾流结构的不准确性
由于分离对空气动力学力的强烈影响，这构成了一个主要缺点
4.4 在尾流和再循环区域中精度下降
由于近壁湍流没有被完全解析：
- 剪切层的发展可能被不准确地建模
- 再循环区可能被不正确地定大小
- 涡旋结构可能被过度扩散
这影响空气动力负载估算和流动可视化
4.5 对𝑦⁺布置的敏感性
壁面函数的有效性取决于第一个近壁网格单元的适当位置：
- 高𝑦+ → 对数律有效
- 低𝑦+ → 假设失效
- 中间𝑦+（缓冲区）→ 建模不确定性增加
因此，设计不当的网格即使在数值上看似稳定，也可能引入隐藏的错误。
4.6 对过渡流动的有限能力
标准壁面函数假设完全湍流流动条件。因此：
- 无法准确捕捉层流到湍流的过渡。
- 边界层发展可能被误判。
对于涉及以下内容的空气动力学应用，这一点重要：
- 低湍流强度
- 光滑表面
- 机翼流动
4.7 对局部压力峰值的精度降低
经验壁面建模可能使近壁压力梯度变得平滑，导致：
- 峰值压力系数的低估或高估
- 局部负载评估中的精度降低
- 结构设计负载中的潜在误差
4.8 对经验对数律假设的依赖性
壁面函数依赖于简化的经验模型，假设：
- 完全发展的湍流边界层
- 光滑的流动发展
- 中等的压力梯度
当真实空气动力学条件偏离这些假设时，准确性会下降
5. 工程权衡：准确性与效率
尽管存在缺点，标准壁面函数在工程CFD中仍被广泛使用，因为它们提供了几个重要的实际优点：
- 改善的数值稳定性
- 减少的网格要求
- 较低的计算成本
- 更大的工程应用可及性，使仿真在现实的时间和资源限制内进行
在实际工程工作流程中，完全解析粘性亚层的极高分辨率仿真通常计算成本非常高，而且对于常规设计任务来说并不总是可行的。因此，壁面函数方法不仅代表了精度和成本之间的权衡，也是一种实用的建模策略，使空气动力学仿真可用于日常工程应用。正如文章中所强调的，在典型工程项目中时间和计算资源有限的情况下，高度详细和计算密集的仿真往往仍然不够实际。
基于这些原因，标准壁面函数方法经常可接受于：
- 流动可视化
- 早期设计研究
- 概念空气动力学评估
- 地形或地形相关风研究
- 全球负载估计
然而，当详细的近壁流动物理至关重要时，它们可能不适合于应用，如：
- 峰值压力计算
- 局部建筑立面压力设计
- 涉及详细流动波动的瞬态仿真
- 锐边或角落附近的局部效应
- 精确的分离和再附着分析
表1根据在使用高𝑦+标准壁面函数假设情况下其黏性层没有被解析时，分类空气动力学CFD应用的适用性。专注于全球流动行为的应用被推荐，某些需要适度精度的分析被有条件推荐，而依赖详细近壁物理的研究则不被推荐。
表1: 在高𝑦+标准壁面函数假定下RWIND空气动力学CFD仿真的适用性
| 编号 | 应用 | 主要目标 | 推荐 | 技术理由 |
|---|---|---|---|---|
| 1 | 建筑物上的全球风荷载 | 总体力和力矩 | 🟢 推荐 | 由大规模压力分布主导；详细的墙面剪切解析不太关键 |
| 2 | 立面设计 | 覆层压力分区 | 🔴 不推荐 | 边缘和角落附近的局部峰值压力可能被低估 |
| 3 | 行人风舒适度 | 1.5–2米高度的速度 | 🟢 推荐 | 主要关注速度场；近壁剪切应力影响有限 |
| 4 | 城市风流研究 | 城市区块内的风分布 | 🟢 推荐 | 优先考虑大域效率，而非详细的墙面层解析 |
| 5 | 流动可视化 | 流线和尾流结构 | 🟢 推荐 | 尽管近壁简化，定性趋势稳健 |
| 6 | 参数设计比较 | 相对性能趋势 | 🟢 推荐 | 一致的建模假设允许可靠的比较评估 |
| 7 | 屋顶抬升（平均吸力） | 平均屋顶压力 | 🟡 有条件推荐 | 平均吸力可接受；局部角落峰值对网格高度敏感 |
| 8 | 钝体平均阻力/升力 | 全球空气动力学系数 | 🟡 有条件推荐 | 平均力捕捉合理；分离位置不太精确 |
| 9 | 详细的分离研究 | 精确的分离和再附着位置 | 🔴 不推荐 | 在强烈不利压力梯度下，平衡壁面函数假设失效 |
| 10 | 皮肤摩擦阻力分析 | 摩擦阻力分解 | 🔴 不推荐 | 高𝑦+阻碍了准确的墙面剪切应力和边界层梯度解析 |
| 11 | 机翼或车辆空气动力学 | 升力和阻力性能 | 🔴 不推荐 | 需要𝑦+约为1且解析粘性亚层 |
| 12 | 局部峰值压力 | 于锋利边缘的Cp峰值 | 🔴 不推荐 | 高𝑦+使压力梯度变得平滑并低估局部极值 |
| 13 | 瞬态涡脱落 | 主导的脱落频率 | 🔴 不推荐 | 波动幅度不太可靠 |
| 14 | 高架平台风研究 | 局部加速区 | 🟡 有条件推荐 | 捕捉一般趋势；边缘效应不确定 |
| 15 | 研究级验证 | 出版级保真度 | 🔴 不推荐 | 高保真验证需要墙面解析或增强的近壁建模 |
6. 结论
如nutkWallFunction等标准壁面函数为空气动力学仿真中的湍流边界层建模提供了一种实际且高效的方法。然而，对经验对数律近似的依赖引入了重要的限制，包括近壁物理的精度下降、分离预测不够可靠以及对网格设计的敏感性。工程师应当在解释仿真结果、执行CFD验证或将仿真与实验数据比较时了解这些缺点。
