FAQ 000264 RU

1. декабря 2017

Импорт / экспорт и BIM RFEM RSTAB

После импорта DXF-файла у меня теперь есть несколько узлов с одинаковыми координатами. Какие опции предлагает RSTAB для очистки системы?

Ответ

Данную проблему при экспорте чертежей DXF можно избежать.

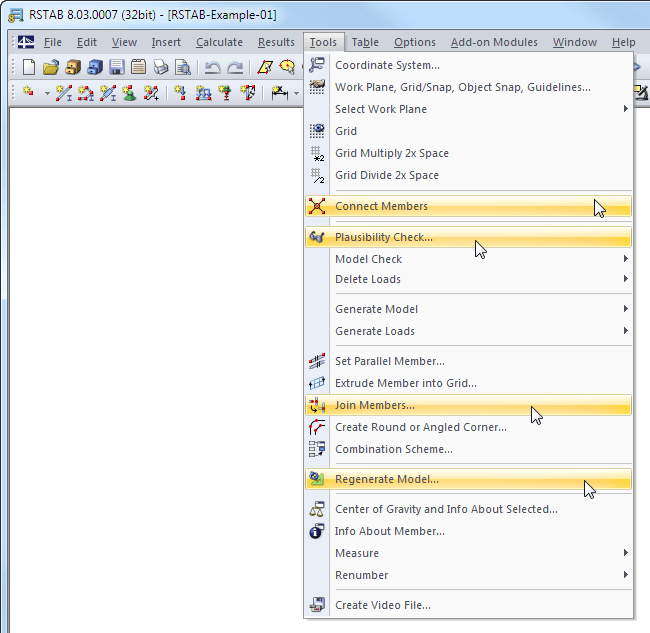

Тем не менее, для устранения двойных координат можно использовать проверку достоверности или другие функции. Вот некоторые из них:

  • Соединить стержни
  • Стержни
  • Проверка достоверности -> одинаковые узлы
  • Регенерировать модель -> круглые координаты узла
Соединить стержни

С помощью данной функции (Инструменты -> Соединить стержни) вы нарисуете окно над соответствующей областью в RSTAB. Если имеются пересекающиеся с узлами стержни, они будут автоматически разделены.

Стержни

С помощью данного инструмента (Инструменты -> Присоединить стержни) можно определить область вокруг узла / стержня и соединить узлы / стержни, находящиеся в определенном радиусе, либо эксцентриситетно, либо путем смещения.

Правдоподобие -> те же узлы

позволяет выбирать двойные узлы. Среди настроек можно указать, например, что все узлы объединены в одном узле, а также все связанные с этим свойства влияют на данный узел (поддержка, эксцентриситетные соединения и т.д.).

Регенерировать модель -> круглые координаты узла

Узлы со многими десятичными знаками, возникающие в результате импорта, могут быть округлены.

Ключевые слова

Двойной узел Одинаковый узел Та же координата Двойной стержень
