Resposta:
Este problema nem sempre pode ser evitado ao importar desenhos DXF.

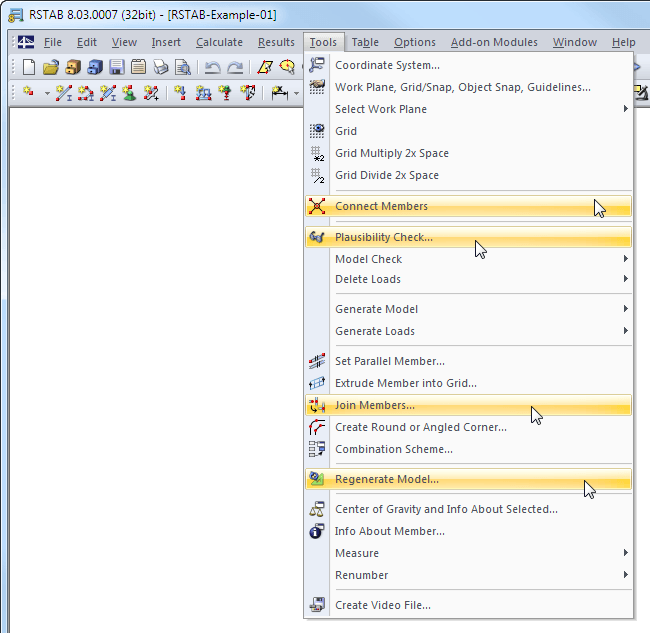

Es stehen Ihnen neben der Plausibilitätskontrolle weitere Funktionen im Menü <b><i>Extras</i></b> zum Beseitigen doppelter Koordinaten zur Verfügung:
- unir barras
- ligar barras
- Plausibilitätskontrolle > Identische Knoten
- Modell regenerieren und Knotenkoordinaten abrunden
unir barras
Bei dieser Funktion ziehen Sie über einen Bereich ein Fenster auf. Sollten sich dort Stäbe mit Knoten schneiden, werden diese automatisch geteilt.
ligar barras
Sie können einen Bereich um einen Knoten oder Stab definieren und die Knoten, die sich in einem bestimmten Radius befinden, auf diesen Knoten exzentrisch oder durch ein Verschieben anschließen.
Modellkontrolle > Identische Knoten
Damit können Sie doppelte Knoten selektieren. Es lässt sich festlegen, ob unbenutzte Knoten gelöscht oder identische Knoten verschmolzen werden.
Regenerar modelo
Knotenkoordinaten mit vielen Nachkommastellen, die sich durch den Import ergeben, können abgerundet werden.
