Import / Eksport i BIM RFEM RSTAB

Po zaimportowaniu pliku DXF mam teraz kilka węzłów o identycznych współrzędnych. Jakie opcje oferuje RSTAB do czyszczenia układu?

Odpowiedź

Nie można uniknąć problemu podczas importowania rysunków DXF.

W celu wyeliminowania podwójnych współrzędnych można jednak użyć funkcji sprawdzania poprawności lub innych dostępnych funkcji. Oto niektóre z nich:

  • Podłączyć pręty
  • Dołącz do prętów
  • Sprawdzenie poprawności -> identyczne węzły
  • Model regeneracji -> węzły okrągłe
Podłączyć pręty

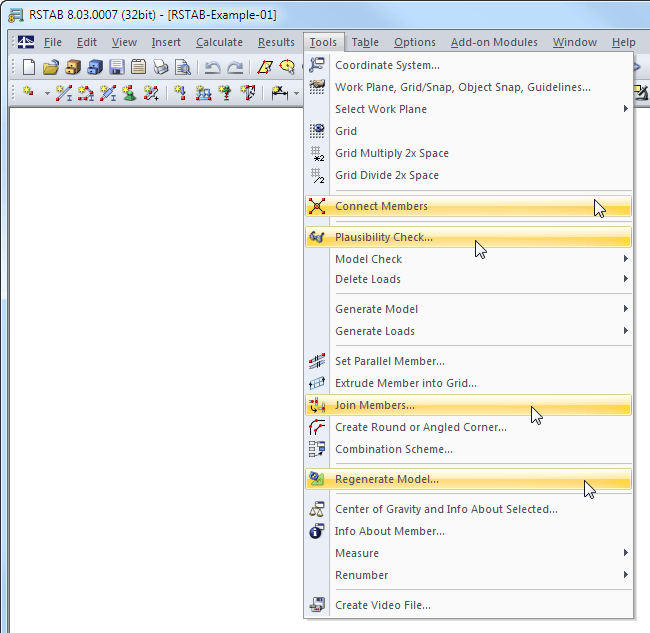

Za pomocą tej funkcji (Narzędzia -> Pręty łączące) na wybranym obszarze w programie RSTAB wyświetlane jest okno. Jeżeli pręty przecinają się z węzłami, zostaną one automatycznie podzielone.

Dołącz do prętów

Za pomocą tego narzędzia (Narzędzia -> Połącz pręty) można zdefiniować obszar wokół węzła / pręta i połączyć te węzły leżące w określonym promieniu względem tego węzła / pręta, mimośrodowo lub poprzez przesuwanie.

Wiarygodność -> identyczne węzły

pozwala na wybór podwójnych węzłów. Wśród ustawień można określić na przykład, że wszystkie węzły są połączone w tym samym węźle, a wszystkie powiązane z nimi właściwości mają wpływ na ten węzeł (podpory, połączenia mimośrodowe itp.).

Model regeneracji -> węzły okrągłe

Węzły z wieloma miejscami dziesiętnymi wynikające z importu można zaokrągla w dół.
