Po importu souboru DXF mám nyní několik uzlů se stejnými souřadnicemi. Jaké možnosti nabízí programu RSTAB systém čištění?

Odpověď

Problém, který se vyskytuje při importu výkresů DXF, nelze vyloučit.

Je ovšem možné použít posouzení správnosti nebo jiné funkce k odstranění dvojitých souřadnic. Některé z nich jsou:

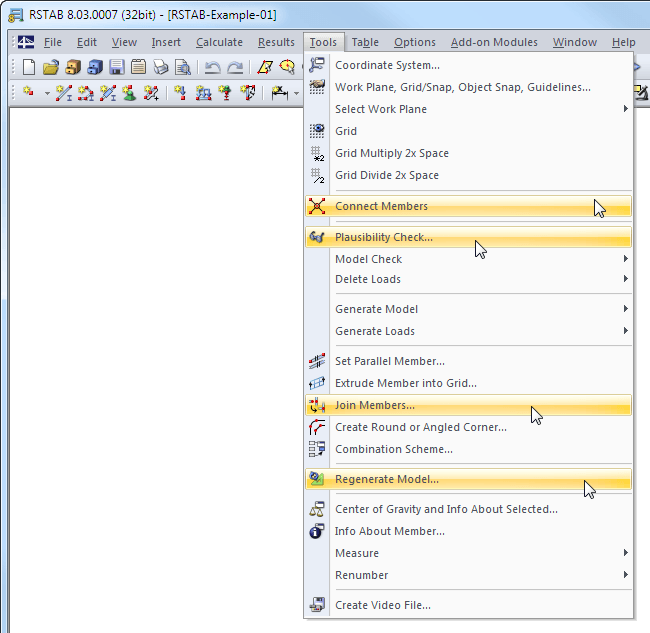

  • Připojit pruty
  • Připojit členy
  • Kontrola správnosti -> identických uzlů
  • Regenerovat model -> souřadnice uzlu kola
Připojit pruty

Pomocí této funkce (Nástroje -> Připojit pruty) vytvoříme v RSTABu příslušnou oblast. Pokud jsou pruty protínající uzly, budou se automaticky rozdělit.

Připojit členy

Pomocí tohoto nástroje (Nástroje -> Připojit pruty) můžeme stanovit oblast kolem uzlu / prutu a uzly, které leží v určitém poloměru v daném poloměru, připojit excentricky nebo posunem.

Pravdivost -> identických uzlů

umožňuje vybrat dvojité uzly. Mezi zadávacími parametry lze například zadat, že se všechny uzly sloučí do stejného uzlu a na uzel budou mít vliv i všechny související vlastnosti (podpora, excentrické spoje atd.).

Regenerovat model -> souřadnice uzlu kola

Uzly s mnoha desetinnými místy vyplývající z importu lze zaokrouhlit dolů.

Klíčová slova

Dvojitý uzel Totožný uzel Stejná souřadnice Dvojitý prut
