Настройки изображения RF-CONCRETE RFEM

Я хочу настроить результаты и шкалу цветов на арматурные поверхности сетчатой арматуры.

Как я могу это сделать?

Ответ

Чтобы настроить масштаб и область значений, действуйте следующим образом.

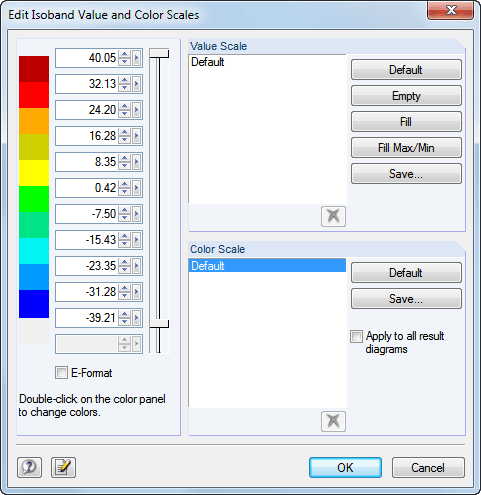

Во-первых, отобразите результаты, масштаб которых требуется настроить. В появившейся справа панели управления дважды щелкните на цвета цветовой гаммы. «Изменить значение Isoband и цветовые масштабы»

Для регулировки областей значений, можно использовать ползунок рядом с значениями.

Данные значения можно изменить, повторно введя или изменив их в соответствующих полях ввода.

Тем не менее, обратите внимание на последовательность. Чтобы изменить цвет, дважды щелкните на него.

Теперь, можно выбрать предопределенный цвет или установить пользовательский-определяющий для соответствующей области значений. Сохранение цветовой гаммы и шкалы значений можно также повторно использовать для пользовательских масштабов для других моделей.
