Je souhaite ajuster les résultats et l'échelle de couleur aux armatures des armatures de treillis.

Comment puis-je faire cela?

Réponse

Pour ajuster l'échelle des couleurs et la région de valeur, procédez comme suit.

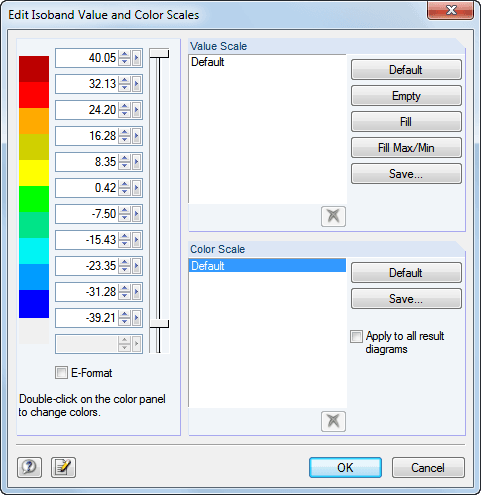

Commencez par afficher les résultats dont vous souhaitez ajuster l'échelle. Dans le panneau de contrôle qui apparaît à droite, double-cliquez sur les couleurs de l'échelle de couleur. La section «Modifier les valeurs et les échelles de couleur Isoband»

Vous pouvez utiliser le curseur situé juste à côté des valeurs pour ajuster les régions de valeurs.

Vous pouvez modifier les valeurs en les retapant ou en les modifiant dans les zones de texte correspondantes.

Faites cependant attention à la séquence. Pour changer la couleur, double-cliquez dessus.

Vous pouvez maintenant sélectionner une couleur prédéfinie ou en définir une personnalisée pour la région de valeur correspondante. Vous pouvez enregistrer l'échelle de couleurs et l'échelle de valeurs pour réutiliser l'échelle définie par l'utilisateur pour les autres modèles.

Mots-clés

Échelle de couleurs Échelle de valeurs Panneau Panneau de contrôle
