Regolazione dei valori e delle scale dei colori

Vorrei regolare i valori dei risultati e la scala dei colori in modo che corrispondano alle aree di armatura delle armature mesh. Come funziona?


Risposta:

È molto facile regolare la scala dei colori e l'intervallo di valori per soddisfare le proprie esigenze.

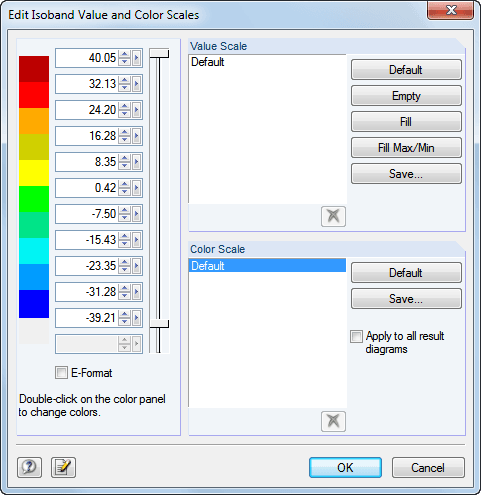

Lassen Sie sich die Ergebnisse, bei denen die Skala angepasst werden soll, mit der Farbskala anzeigen. Durch einen Doppelklick auf die Farben der Farbskala gelangen Sie in das Fenster "Werte und Farbenskalen bearbeiten". Dort kann durch Schieben der Regler rechts neben den Werten der darzustellenden Bereiche justiert werden.

Die Werte können geändert werden, indem diese in den Wertefeldern neu eingetragen bzw. verändert werden. Hierbei ist jedoch darauf zu achten, dass die Reihenfolge beibehalten wird.

Die Farbanpassung geschieht, indem auf die zu verändernde Farbe doppelt geklickt wird.

Nun kann aus vordefinierten Farben eine Farbe für den entsprechenden Wertebereich ausgewählt werden oder es wird eine neue Farbe definiert. Die Farbskala und die Werteskala können gespeichert werden, um auf diese benutzerdefinierten Skalen auch in anderen Positionen zugreifen zu können.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
