FAQ 000269 CS

1. prosince 2017

Markus Baumgärtel Nastavení zobrazení RF-CONCRETE RFEM

Chci upravovat výsledky a stupnici barev na výztužné plochy výztuže sítě.

Jak to mohu udělat?

Odpověď

Stupnici barev a oblast hodnot upravíme následovně.

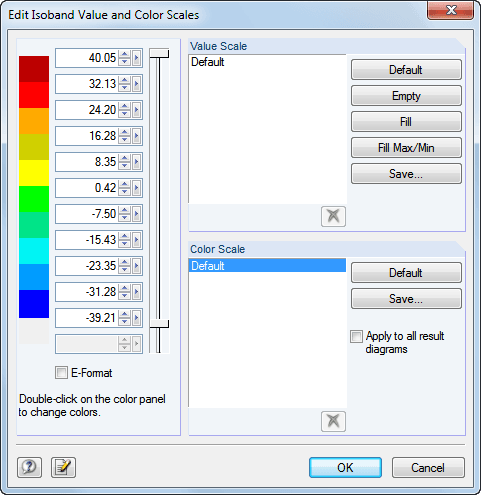

Nejdříve vybereme výsledky, jejichž stupnici chceme upravit. Vpravo dvakrát klikneme na barvy stupnice barev. Hodnota "Upravit hodnotu šrafů a barevné stupně".

Zde je možné pomocí posuvníku vpravo vedle hodnot upravovat oblasti hodnot.

Hodnoty můžeme změnit opětovným zadáním nebo změnou v příslušných polích.

Dávejte přitom pozor, abyste postupnost dodrželi. Barvu lze změnit dvojím kliknutím.

Nyní můžeme vybrat předdefinovanou barvu nebo uživatelsky definovat příslušnou oblast hodnot. Stupnici barev a stupnici hodnot můžeme opětovně použít pro další modely.
