FAQ 000292 RU

1. декабря 2017

Моделирование | Конструкция RFEM

Как отобразить системы локальных осей в RFEM и изменить локальную ось z?

Ответ

Каждая поверхность RFEM имеет локальную систему координат (x, y, z).

Х-координаты лежат на поверхности, z - перпендикулярно поверхности. Верхняя и нижняя стороны поверхности определяются направлением z-оси.

Направление, в котором отображается местная z -ось, является нижней стороной поверхности. Обычно, локальная -ось направлена вниз. В зависимости от направления определения граничных линий и порядка, по которому были нажаты линии, может быть возможно, что локальная точка z направлена вверх.

Но это можно легко скорректировать. Сначала установите отображение локальных систем координат поверхности.

Следуйте инструкциям ниже.

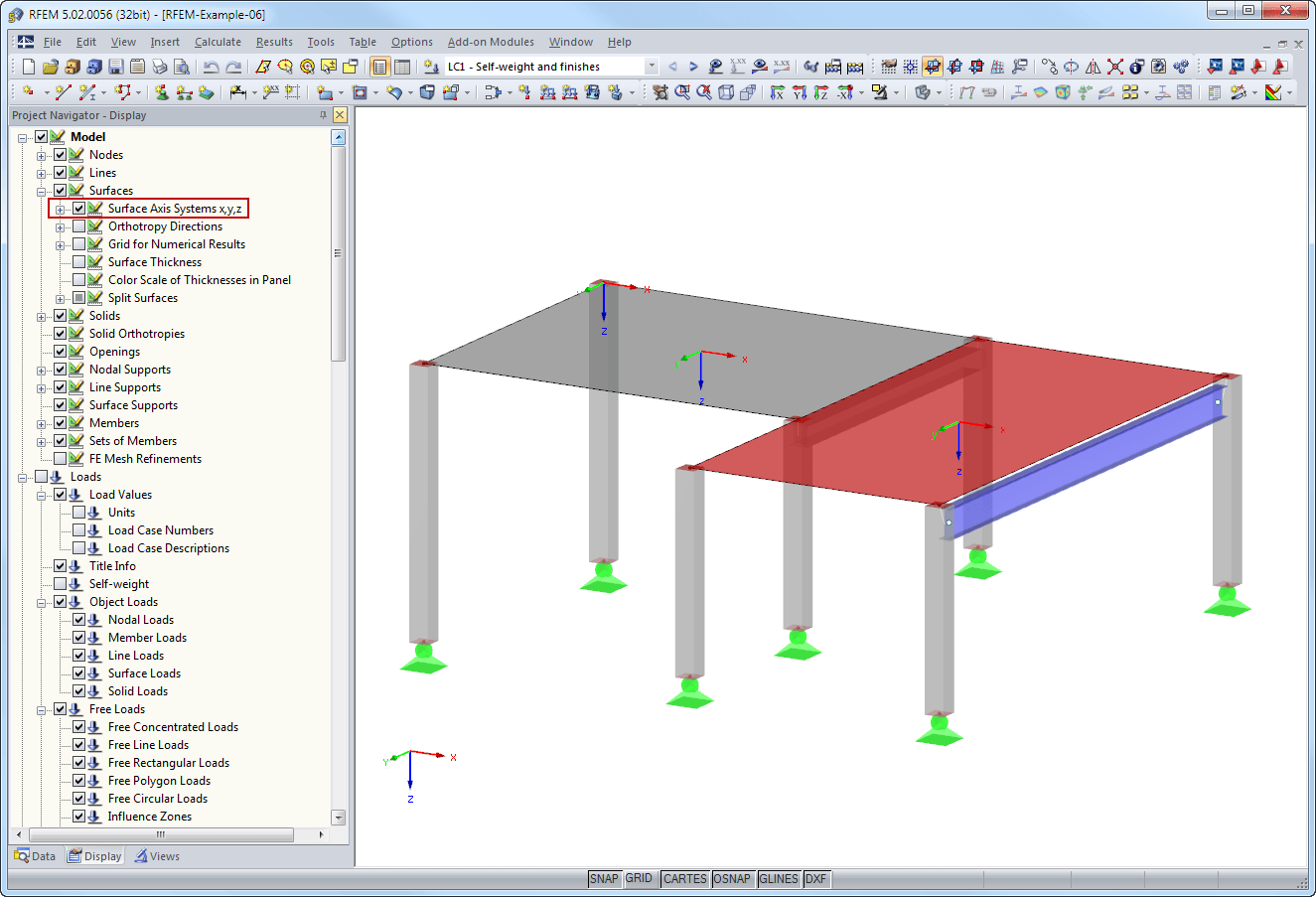

Установите навигатор Изобразить в левой части экрана.

Выберите «Модель» -> «Поверхности» и отметьте флажок для записи «Системы осей поверхности x, y, z».

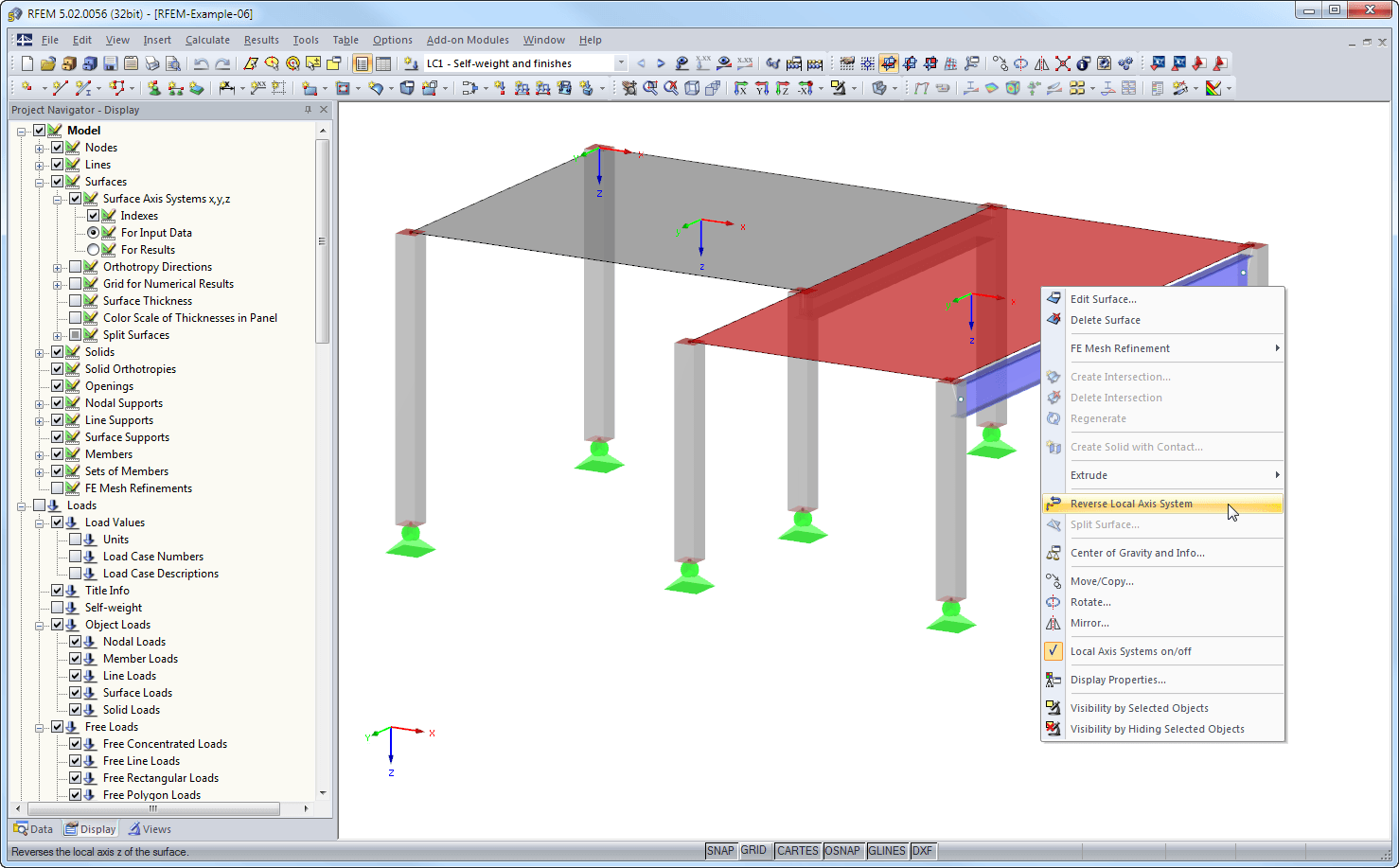

Чтобы изменить направление локальной z-оси, щелкните правой кнопкой мыши на соответствующую поверхность, чтобы открыть контекстное меню поверхности, в котором будет выбрана запись «Обратная система локальной оси».

Поворот локальных осей x и y невозможен. Направление этих осей зависит непосредственно от общей оси и от положения поверхности к ней. Например, если вы определяете поверхность в плоскости x, y, то локальная ось x будет двигаться в направлении глобальной оси X. Теперь, если вы наклоните эту пластину из плоскости, то локальная система координат будет вращаться автоматически.
