Jak wyświetlić lokalne systemy osi w programie RFEM i odwrócić lokalną oś z?

Odpowiedź

Każda powierzchnia w programie RFEM posiada lokalny układ współrzędnych (x, y, z).

Współrzędne x i y leżą w powierzchni, z oznacza prostopadłość powierzchni. Górna i dolna strona powierzchni jest określana przez kierunek osi z.

Kierunek, w którym wyświetlana jest lokalna oś z to dolna strona powierzchni. Zwykle lokalna oś z skierowana jest w dół. W zależności od kierunku definiowania linii granicznych i kolejności, w jakiej linie zostały kliknięte, może być możliwe, że lokalna oś z zostanie skierowana w górę.

Ale można to bardzo łatwo skorygować. Najpierw należy ustawić wyświetlanie lokalnych układów współrzędnych powierzchni.

W tym celu należy wykonać następujące czynności:

Nawigator Wyświetlić należy umieścić po lewej stronie ekranu.

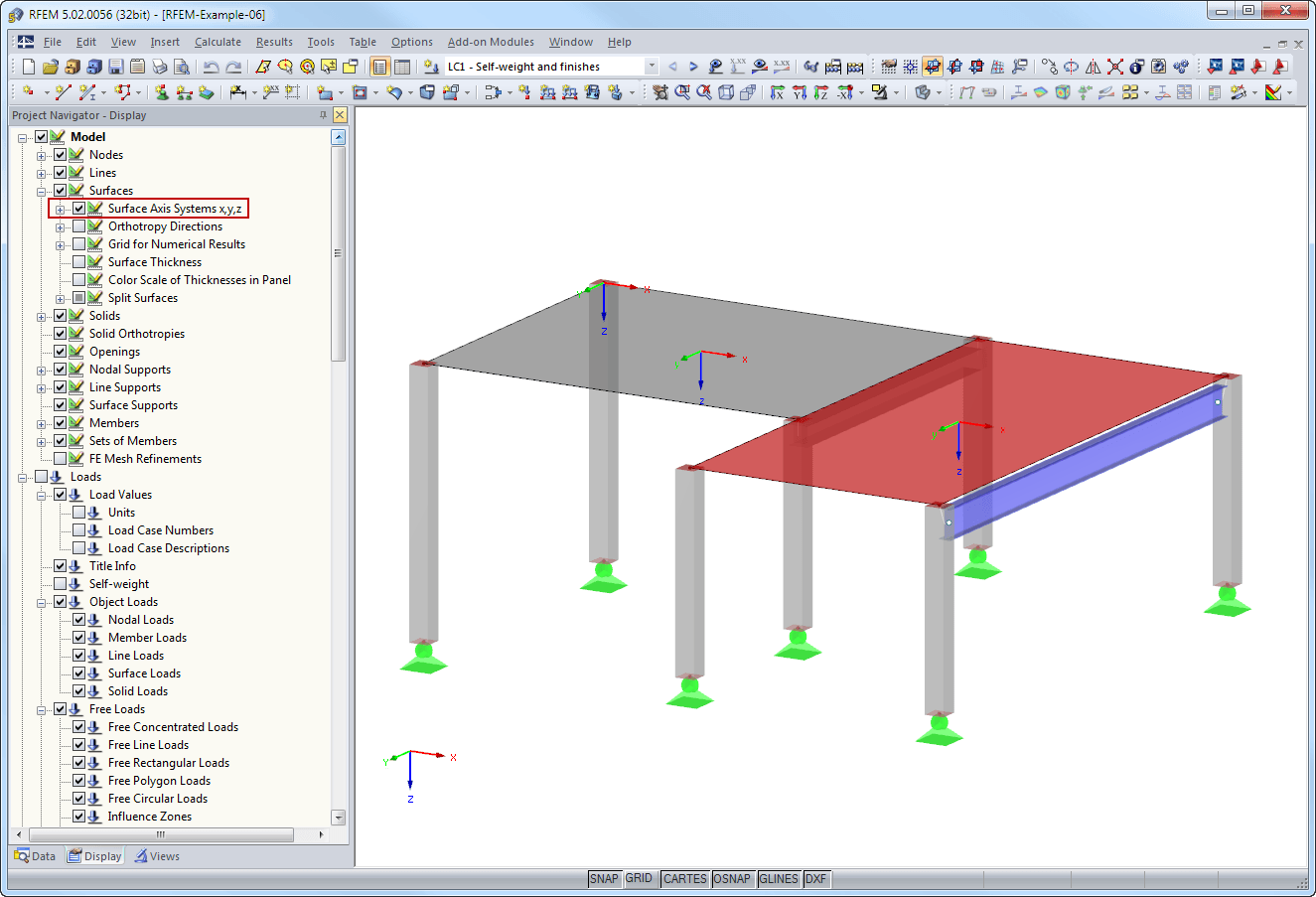

Wybrać "Model" - "Powierzchnie" i zaznaczyć pole wyboru "Powierzchniowe systemy osi x, y, z".

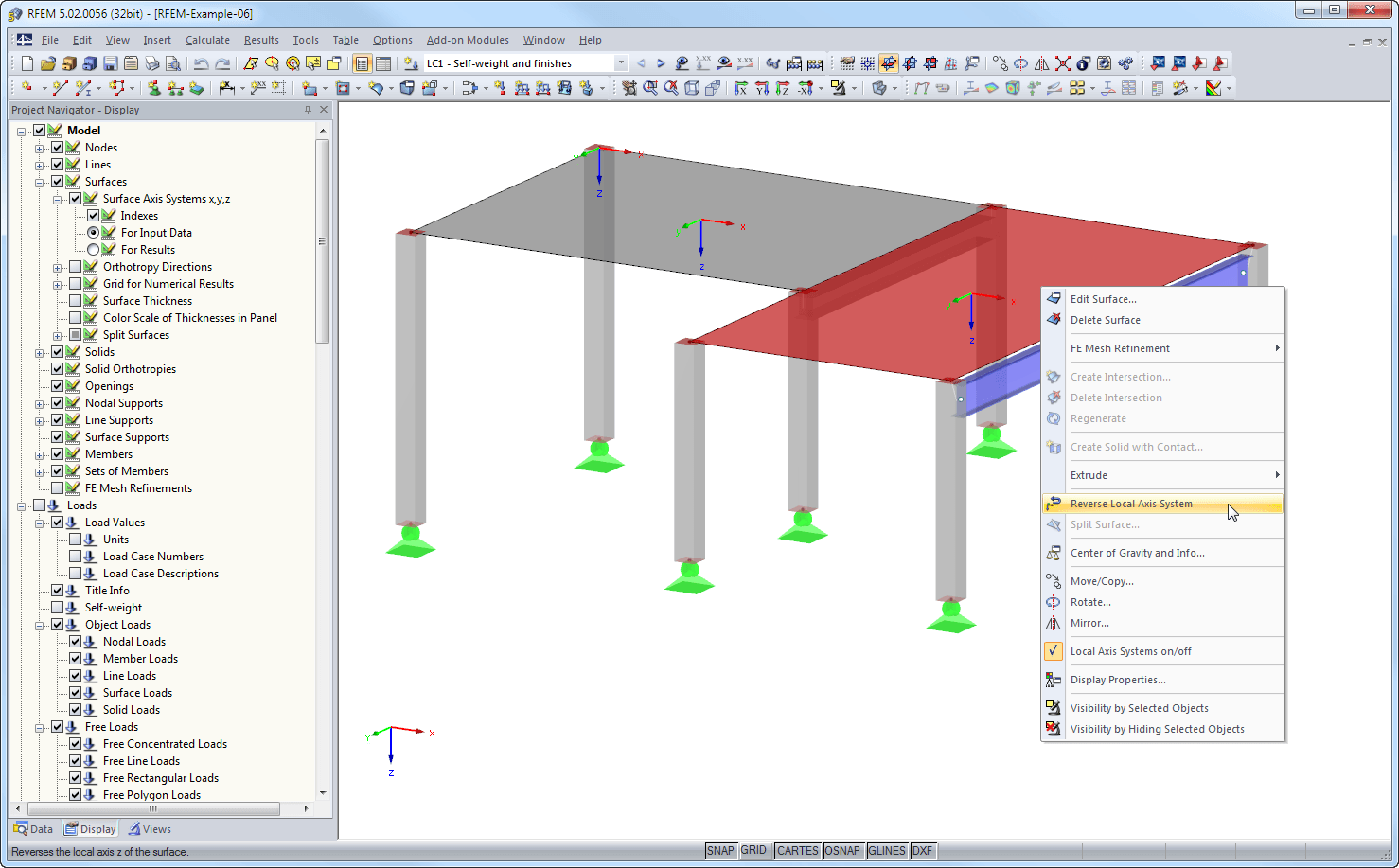

Aby odwrócić kierunek lokalnej osi z, należy kliknąć prawym klawiszem myszy odpowiednią powierzchnię, aby otworzyć menu kontekstowe powierzchni, w którym można wybrać pozycję "Odwrócić lokalny układ współrzędnych".

Obrót lokalnych osi xiy nie jest możliwy. Kierunek tych osi zależy bezpośrednio od globalnej osi i od położenia powierzchni w jej kierunku. Na przykład, jeżeli powierzchnia zostanie zdefiniowana w płaszczyźnie x, y, lokalna oś x biegnie w kierunku globalnej osi X. Jeśli teraz przechylisz tę płytę poza płaszczyznę, lokalny układ współrzędnych obróci się automatycznie.
