Jak lze lokální osové systémy zobrazit v RFEMu a lokální osa z?

Odpověď

Každá plocha v programu RFEM má lokální souřadný systém (x, y, z).

Souřadnice x a y leží v ploše, z kolmo na plochu. Horní a spodní strana plochy se určuje ve směru osy z.

Směr, kterým se lokální osa z zobrazí, je spodní strana plochy. Obvykle lokální osa z směřuje dolů. V závislosti na směru zadání hraničních linií a pořadí kliknutí na linie může být ovšem možné, že lokální osa z směřuje nahoru.

To ovšem lze opravit velmi snadno. Nejdříve je třeba nastavit lokální souřadný systém plochy.

Postupovat budeme následovně:

Na levém okraji obrazovky nastavíme navigátor Zobrazit.

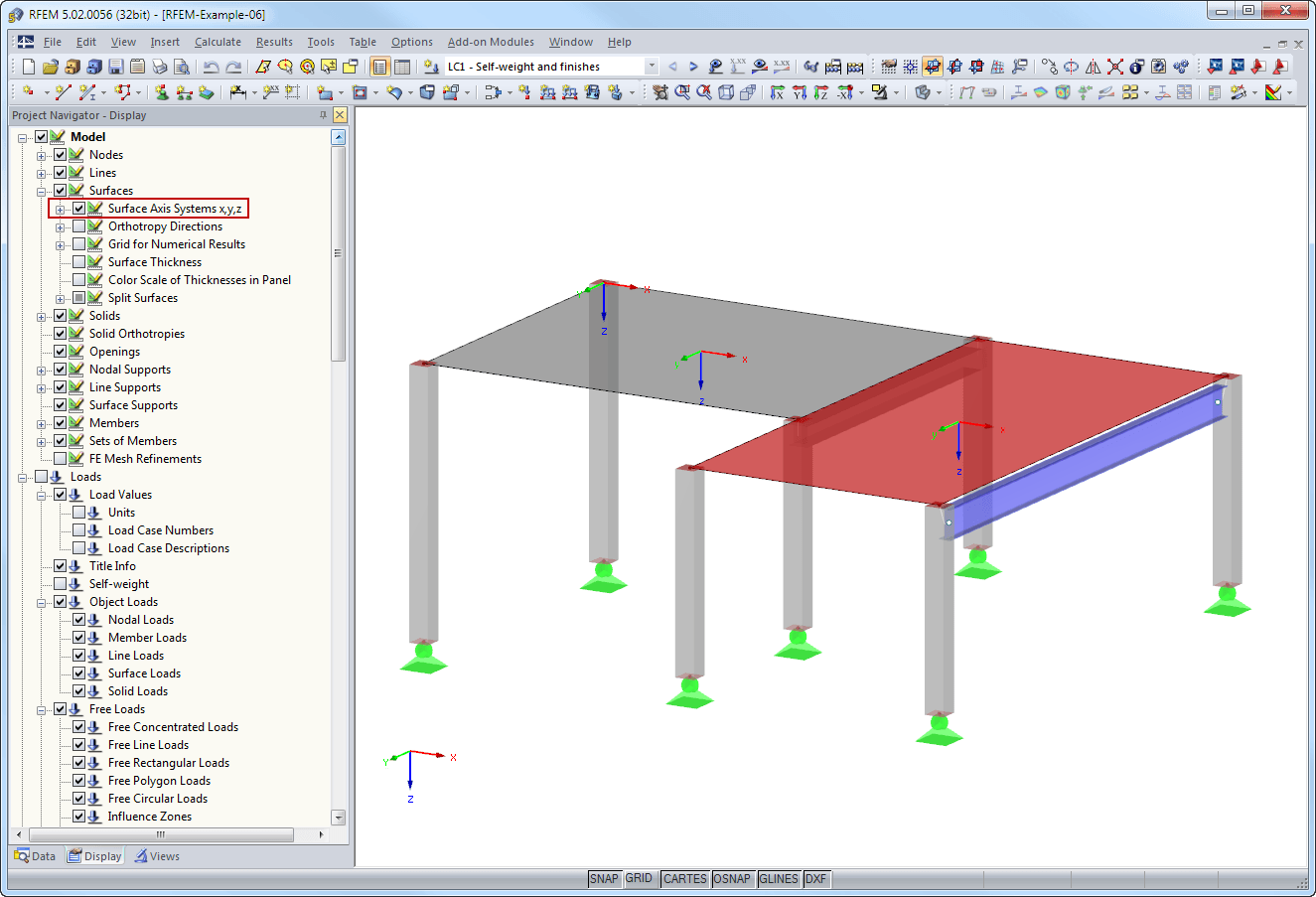

Zvolit "Model" - "Plochy" a zaškrtnout políčko v položce "Plošné osy x, y, z".

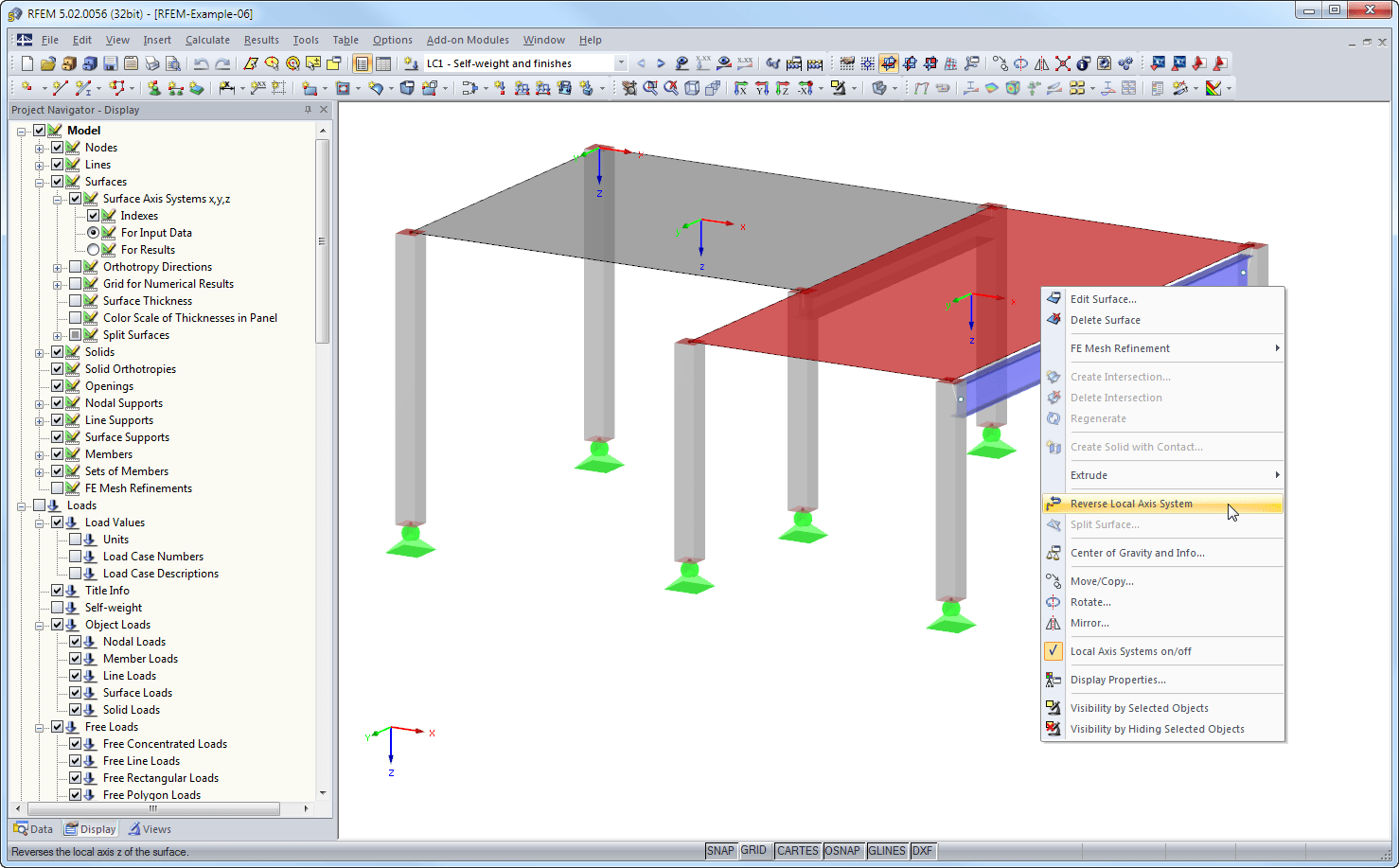

Pokud chceme určit, v jakém směru se má lokální osa z posunout, klikneme pravým tlačítkem myši na příslušnou plochu a spustíme tak, že vybereme příkaz "Obrátit lokální souřadnicovou osu".

Otáčení lokálních os x a y není možné. Směr těchto os se přímo řídí globální osou a polohou plochy směrem k ní. Například pokud zadáme plochu v rovině x, y lokální osa x běží ve směru globální osy X. Jestliže tento deska nakloníme z roviny, lokální souřadný systém se automaticky otáčí.
