Risposta:
Ogni superficie ha un sistema di coordinate locale (x, y, z) in RFEM.
Die Koordinaten x und y liegen in der Fläche, z steht senkrecht auf der Fläche. Die Ober- und die Unterseite einer Fläche wird durch die Richtung der z-Achse bestimmt.
Die Richtung, in der die lokale z-Achse zeigt, ist die Unterseite einer Fläche. Normalerweise zeigt diese lokale z-Achse nach unten. Abhängig von der Definitionsrichtung der Begrenzungslinien und der Reihenfolge, in welcher die Linien angeklickt wurden, kann es jedoch auch möglich sein, dass die lokale z-Achse nach oben zeigt.
Das kann aber sehr leicht korrigiert werden. Bitte lassen Sie sich zunächst die lokalen Flächenkoordinatensysteme anzeigen.
Procedere come segue:
Aktivieren Sie auf der linken Bildschirmseite den Projekt-Navigator - Zeigen.

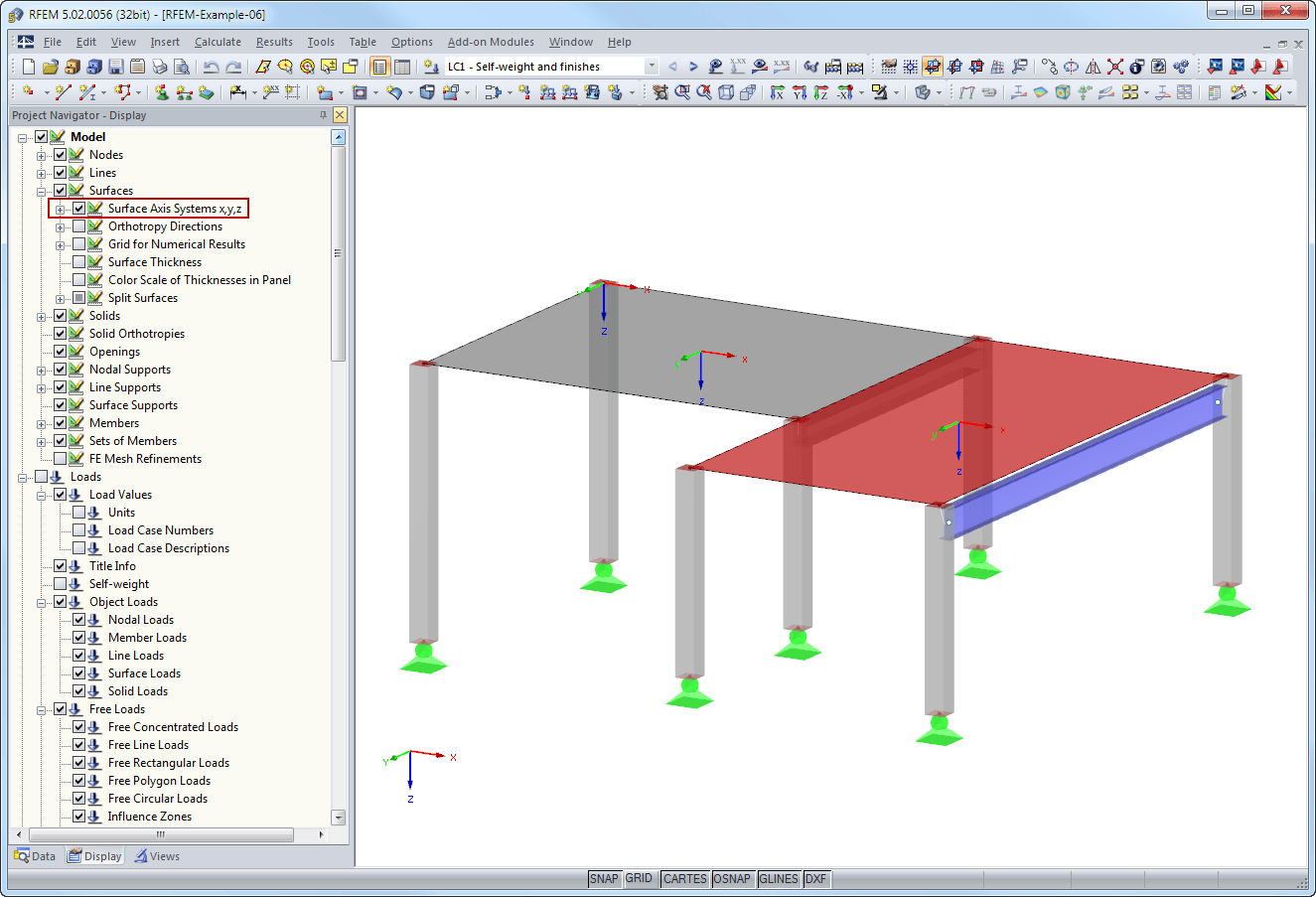

Öffnen Sie den Zweig "Modell" → "Flächen" und aktivieren Sie das Kontrollfeld vor dem Eintrag "Flächen-Achsensysteme x,y,z".

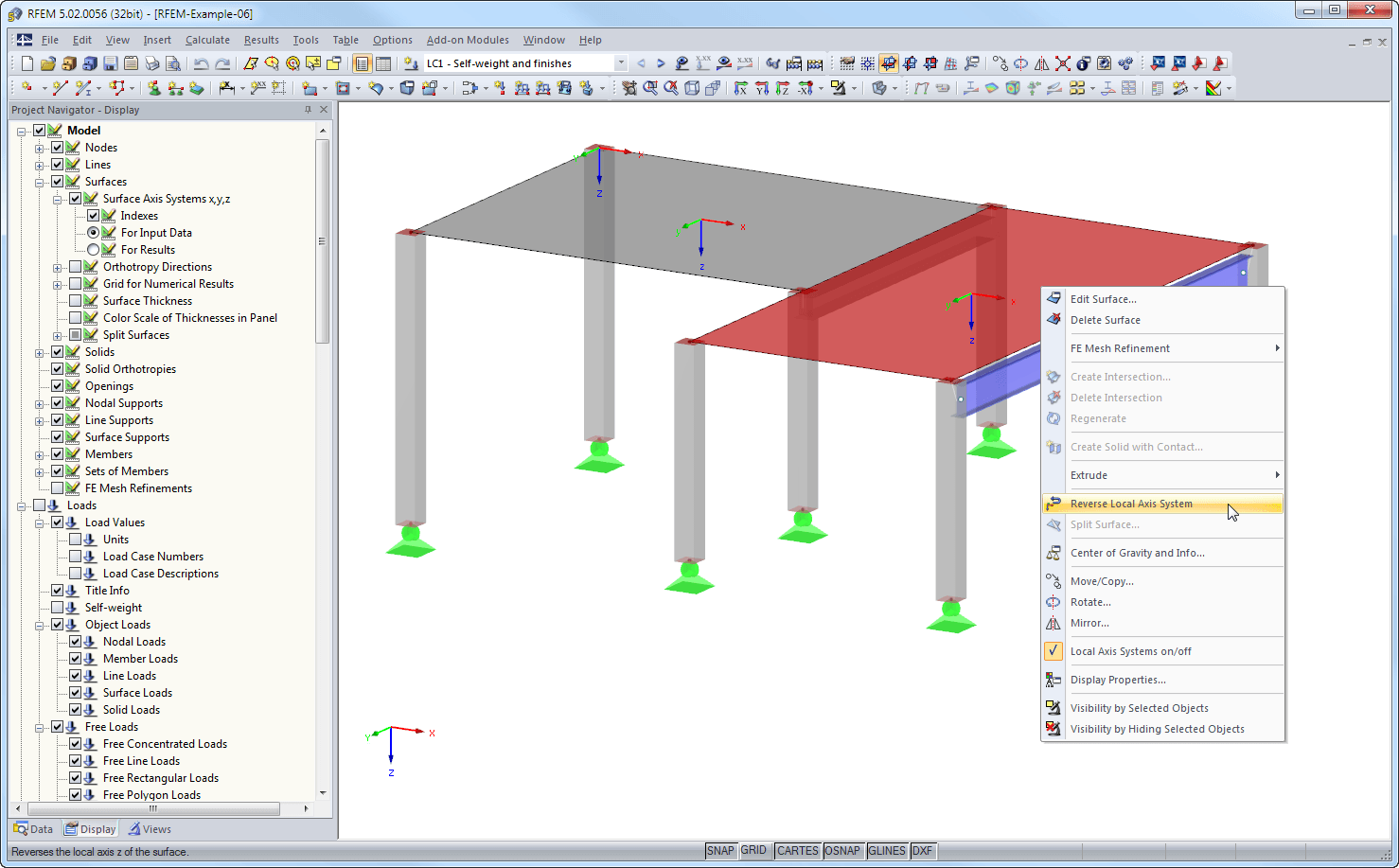

Um die Richtung der lokalen z-Achse umzukehren, klicken Sie nun mit der rechten Maustaste auf die betreffende Fläche und wählen Sie im Kontextmenü den Eintrag "Lokales Achsensystem umkehren".
Ein Drehen der lokalen Achsen x, y ist nicht möglich. Die Richtung dieser Achsen ist direkt von der globalen Achse und der Lage der Fläche dazu abhängig. Definieren Sie z. B. eine Fläche in der x,y-Ebene, so zeigt die lokale x-Achse in Richtung der globalen X-Achse. Neigen Sie diese Platte nun aus der Ebene heraus, so dreht sich automatisch das lokale Koordinatensystem.
